管道式转子水流量监测装置结构

　　这套管路流量监测装置主要面向中小口径循环水系统、冷却支路、水处理设备以及实验台架的瞬时流量观测场景。装置采用直通式管道布置，主体接口适配50mm至63mm管径范围，能够在不明显改变原有管路走向的情况下串接安装，适合空间紧凑、需要快速判断支路通断和流量大小的工况。现场使用时，流体从侧向接口进入壳体，内部测量段引导水流经过转子区域；随着流量变化，转子在透明观察腔内产生位移，操作人员可直接通过外部刻度读取流量状态。该结构的测量上限围绕25m³/h水流量展开，覆盖常见冷却循环、设备供水和工艺旁通管路的日常监测需求。

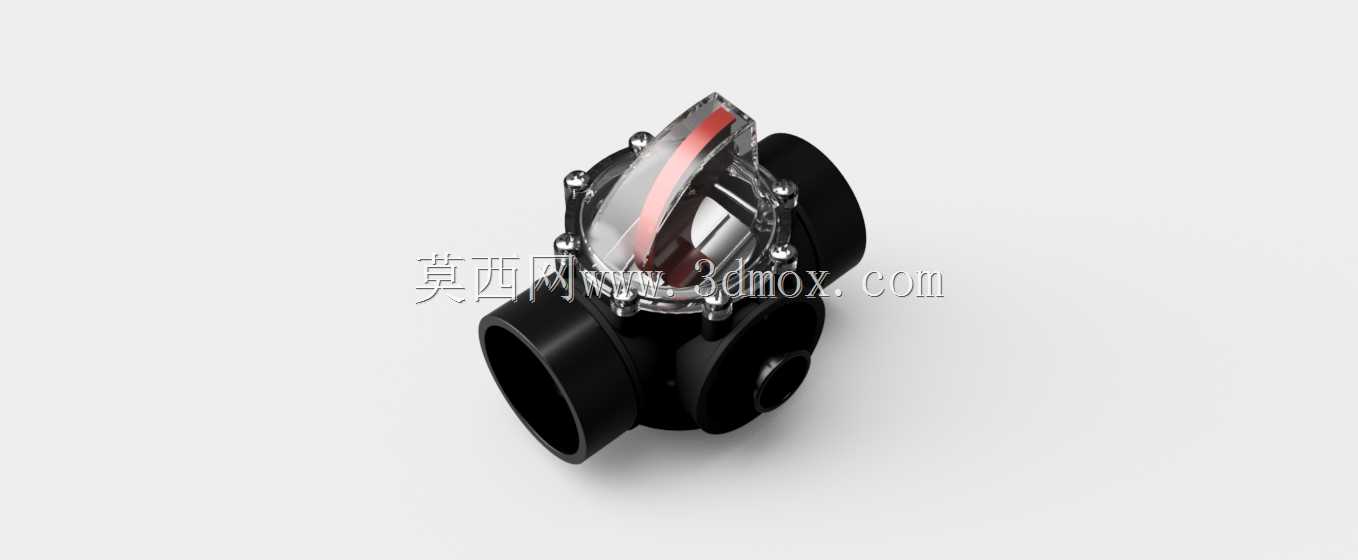

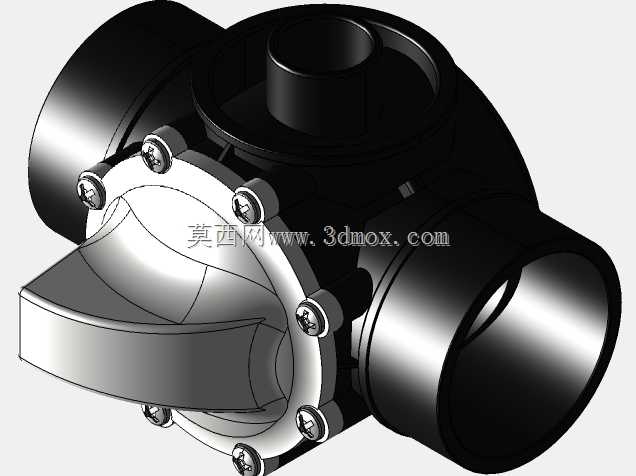

　　从结构设计角度看，装置并非简单把透明管固定在黑色壳体上，而是将承压流道、观察窗、转子导向、接口密封和外部防护整合为一体。下部黑色主体承担主要承压与连接任务，两侧大口径接口保持流道连续，减少突扩突缩带来的压损；侧面预留的小接口可用于旁通、排污、传感器扩展或检修连接，具体取决于整机装配方案。上部透明观察区采用弧形罩体，配合周向紧固件压紧密封，既保证内部转子位置可见，也让维护人员能够判断是否存在杂质卡滞、气泡聚集或转子异常磨损。红色指示条与透明腔体形成明显视觉对比，在光线一般的机房环境中也能快速识别读数位置。

　　建模时需要重点处理几个工程边界。首先是接口中心距和管道外轮廓，装置串入管路后，两侧接口轴线应保持同轴，避免安装后形成附加弯矩；对于采用粘接、热熔或承插连接的塑料管路，接口端部的插入深度、倒角和外径公差都要在三维结构中预留清楚。其次是上部观察罩的包络空间，透明罩虽然位于流道上方，但检修时需要松开周向紧固件，因此模型周围应保留扳手操作空间和罩体取放空间，不能把管路支架或其他设备紧贴在流量计正上方。再次是流向标识与安装姿态，转子式测量结构对竖直方向、直管段和流体方向较敏感，布置时应保证测量段稳定，进出口附近尽量避免紧挨着弯头、阀门和变径，以免流态紊乱影响读数。

　　壳体外形采用圆润过渡而非尖锐棱角，这一处理既有利于塑料件成型，也能降低外部磕碰造成的应力集中。黑色主体与透明罩之间的紧固件沿圆周分布，压紧点需要均匀对应密封面；在三维装配中，螺钉、压盖、密封垫和透明罩的层级关系必须清晰，否则后续出工程图时容易漏掉密封件或干涉件。转子导向部分位于流道中心，设计上要让流体通过时具有稳定的上升和回落路径，同时限制转子横向摆动。观察窗外侧的弧形表面还承担一定防护作用，可减少日常擦拭和轻微碰撞对读数区域的影响。

　　在设备选型应用中，这类流量计并不追求复杂控制系统的全部功能，而是强调直观、低成本和易维护。对于冷却设备、循环水箱、注塑机水冷支路、激光设备冷却柜、暖通旁通管路以及小型水处理机组，现场人员往往需要在巡检时立刻确认“有没有水、水量大概多大、支路是否堵塞”。转子式结构正好适合这种可视化判断：流量为零时转子处于低位，流量增大后转子上升，红色指示线随之移动；即使不接入电控系统，也能通过目视完成基本诊断。若设备需要远程监测，可在主体周边另行配置信号采集元件，但机械本体仍保留独立读数能力。

　　安装边界方面，除了管径匹配，还要关注装置总宽、总高和后方维修距离。两侧大接口决定了水平方向的管道占位，上部透明罩决定了最高轮廓，侧面小接口则会影响旁通管或堵头的布置。三维布局时不宜把该装置放在管路最低点易沉积杂质的位置，也不宜紧贴墙面安装；较合理的方式是让流量计位于便于观察的高度，前方无遮挡，上方可开盖检查，两侧保留短直管段。若管路介质中含有颗粒，应在前端配置过滤结构，防止转子与导向部位被杂物卡死。冬季低温环境中，还需考虑停机后腔体内积水冻结的风险，必要时在附近设置排空点。

　　整体来看，该结构把管道连接、流量指示、透明防护和维护拆装集中在一个紧凑组件内，适合作为通用机械设备中的水系统监测部件。模型结构表达应服务于装配校核：既要体现黑色承压壳体的流道走向，也要保留透明罩、紧固件、转子指示区和侧接口的相对关系，使设计人员在管路布置、干涉检查和维护空间评估时都能直接使用。
