9立方每小时带沉淀加药功能净水过滤系统

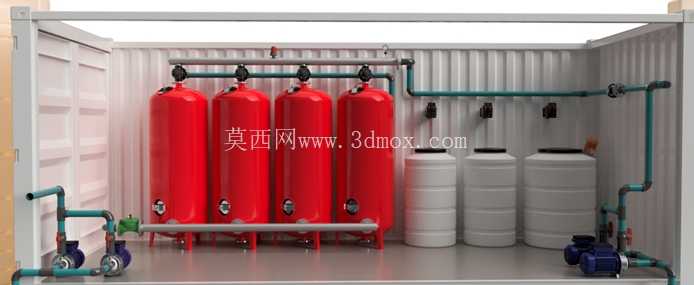

　　整套装置的工艺逻辑沿水流方向依次排布：原水首先进入前置沉淀单元，通过罐体内的折流结构降低水流流速，让原水中携带的大颗粒泥沙、密度较高的悬浮杂质在重力作用下自然沉降，减少后续过滤单元的负荷，避免大颗粒杂质直接进入过滤段造成滤料堵塞、滤层板结的问题。沉淀单元出水后接入管道混合段，与加药装置投加的絮凝剂、助凝剂充分混合，让水中难以自然沉降的微小胶体、悬浮杂质形成粒径更大的矾花，便于后续过滤环节截留。加药单元集成在撬装框架的中部舱室内，配置多组独立的药剂储罐与计量泵，可根据进水水质的实时情况调整药剂投加量，不同药剂的投加管路独立设置，避免不同药剂在管路内提前混合发生反应影响处理效果。这套水处理过滤装置的额定处理通量为每小时9立方米，整体采用撬装集成式布局，所有工艺单元均固定在同一钢制底座框架上，无需现场拆分组装，到场后仅需对接进出水管道、加药管路与供电线路即可投入运行，大幅缩减现场安装的施工周期与对接工作量。从实际应用场景来看，这类装置可适配村镇小型集中供水点的水质净化、中小型工业生产环节的工艺用水预处理、商用建筑的中水回用前端过滤，也可作为突发水环境应急场景下的临时供水净化单元，适配原水浊度偏高、存在少量悬浮物与胶体杂质的进水工况。

　　过滤单元采用多罐并联的配置方式，可根据实际用水需求灵活调整投入运行的罐体数量，在用水低谷期可仅启用单组罐体运行，降低反冲洗频次与能耗，用水高峰期则多罐同时运行保障出水通量；罐体内部可根据处理需求装填不同滤料，适配除浊、除铁锰、降低有机物含量等不同的处理目标，罐体顶部设置的阀组可实现正常过滤、反冲洗、正洗等不同工况的水流路径切换，无需额外拆装管路即可完成滤料的清洁再生，延长滤料的更换周期。装置两侧布置的大型立式罐体分别承担沉淀、中间储水、深度过滤的不同功能，罐体采用立式圆柱形结构，在同等占地面积下拥有更大的有效容积，底部设置的排污接口可定期排出沉淀单元积存的污泥、过滤单元反冲洗产生的废水，避免罐体内积存杂质影响出水水质。

　　框架中部的舱室除容纳加药装置外，还预留了管路阀组、压力检测仪表的安装空间，所有管路沿框架侧面排布，既减少管路弯折带来的水头损失，也便于日常运维时检查管路跑冒滴漏情况、更换损坏的阀件。从安装边界来看，整套装置的整体布局充分考虑了标准货运车辆的运输尺寸限制，撬装底座的宽度与长度均满足常规道路运输要求，无需拆分即可整体运输；安装时仅需在场地内浇筑水平的混凝土基础，将撬装底座固定在基础上即可，罐体与框架之间采用螺栓连接固定，可承受运行时管路水流带来的振动，避免长期运行后连接部位松动。

　　在设计过程中，针对水处理设备常见的运维痛点做了对应优化：所有需要定期操作的阀组、计量泵均布置在人员站立即可触及的高度，无需攀爬即可完成操作与参数调整；罐体顶部的排气阀、检修口预留了足够的操作空间，后期更换滤料、检修罐体内件时无需拆除周边其他部件；管路连接全部采用标准法兰接口，通用化程度高，备件采购与更换便捷，无需定制特殊规格的连接件。水流路径的设计上尽可能减少了直角弯头的使用，多采用大弧度弯管衔接，降低水流在管路内的阻力损失，减少配套提升泵的扬程损耗，在保障处理通量的前提下降低设备运行的能耗。不同工艺单元之间的管路设置了取样阀，可在每个处理环节取水样检测水质，便于快速定位水质异常时的问题单元，缩短故障排查的时间。
