多工位试管通风冷却承载装置

　　在生化实验前处理、小型饮品批量降温、实验室样品快速恒温处理这类场景里，经常会遇到多根柱状容器同时需要风冷降温的需求，常规单工位冷却台要么排布空间不足，要么气流组织混乱，没法同时兼顾容器定位、底部管路避让和均匀送风冷却。这套多工位通风冷却装置的结构设计，正是围绕这类批量柱状工件冷却的实际痛点展开。

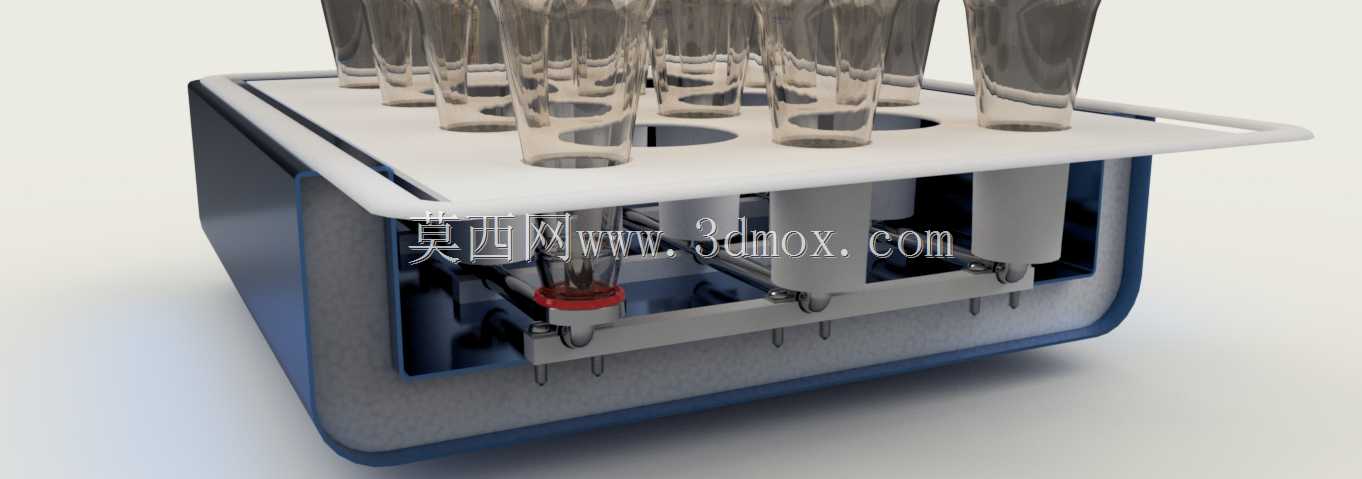

　　从整体布局来看，装置采用下部箱体承载、上部多孔定位托盘的分层结构，下部箱体外轮廓做了圆角过渡处理，外壳采用薄型围板拼接，箱体正面预留大面积敞开检修区域，不需要完全拆解外壳就可以观察内部风路、阀件和管路的运行状态，日常维护时伸手即可调整内部接头，省去了大量拆装紧固件的工序。上部托盘为平板式定位板，板面上按矩阵排布多个圆形定位孔，孔位直径和常用试管、750ml规格玻璃瓶的外径做匹配，容器插入孔位后，瓶身下部悬空伸入箱体上方的风腔区域，瓶口和瓶身上段露出托盘上方，既方便操作人员取放容器，也能避免冷却气流直接吹到容器开口位置造成样品污染或者液体挥发。

　　内部结构的设计逻辑优先考虑风路顺畅和部件排布紧凑，箱体内侧铺设吸音隔热衬层，既可以降低风机运行时的噪音向外传递，也能减少外界环境温度对箱内冷却气流的温度干扰。内部框架采用横向支撑梁搭配竖向固定柱的形式，所有风路接头、分流管路、控制阀芯都固定在支撑梁上，管路走向沿箱体底部横向排布，在对应每个容器工位的正下方设置出风口，气流从下往上或者沿容器侧壁环向送出，直接冲刷容器外壁，带走容器内液体的热量，相比开放式风扇直吹的冷却方式，这种定向分流的风路设计能让每个工位的冷却风速保持均匀，不会出现边缘工位风量不足、中心工位风量过大的温差问题。

　　定位托盘和下部箱体之间预留了足够的悬空高度，这个空间一方面作为气流缓冲腔，让分流后的气流在腔内均匀稳压之后再接触容器外壁，另一方面也给容器底部的管路对接、传感器安装留出操作空间，部分需要在容器底部接入测温探头或者输液管路的工况，不需要额外抬高整个装置，直接在悬空区域完成接线接管即可。托盘边缘做了外翻挡边，操作人员拿取托盘清理洒落的液体时，液体不会顺着托盘侧面流到下方箱体内部，避免箱内电气元件受潮短路。

　　安装边界方面，整套装置的占地面积适配常规实验台台面，箱体底部为平整支撑面，不需要额外预埋固定螺栓，直接放置在水平台面上即可投入使用，箱体侧面预留电源接口和风源接口，外接压缩冷风或者内置离心风机的方案都可以在这个主体结构上适配。上部托盘的孔位间距经过校核，相邻两个容器插入后，外壁之间保留足够的气流流通间隙，不会出现容器互相遮挡风路的情况，操作人员取放任意一个容器时，手指握持瓶身的空间充足，不会磕碰相邻容器。

　　结构细节上，内部管路的接头全部采用快拆式连接，当需要更换不同工位数量的托盘、或者清理管路内部积尘时，只需要按压接头卡扣即可分离管路，不需要旋转螺纹或者使用专用工具。箱体侧面的围板采用卡扣固定，检修内部部件时可以直接拆下侧围板，露出全部内部安装空间。针对不同高度的容器，托盘的支撑立柱可以做小幅高度调节，改变托盘和下方出风口的距离，从而调整气流接触容器壁的位置，适配不同液位高度的样品冷却需求，当容器内液体液位较高时，可以适当抬高托盘，让气流主要冲刷容器下部盛液区域，提升换热效率；液位较低时则降低托盘，避免气流直接吹到容器空壁区域造成不必要的冷量浪费。

　　这套结构既可以应用在实验室样品前处理的通风冷却工序，也可以适配小型饮品生产线的批量瓶身快速降温场景，整体结构没有复杂的定制传动部件，所有型材、板材、管路接头都可以采用常规标准件加工，三维建模过程中所有装配关系都按照实际装配间隙设置，运动部件无干涉，开孔位置和安装孔位都符合实际加工工艺要求，直接导出工程图即可投入钣金加工和装配调试。
