壁挂式指纹门禁读卡终端结构

　　该终端面向出入口身份核验场景，常见于办公区通道门、机房门、园区侧门、工厂考勤门禁与受控房间入口。设备承担凭证读取、指纹采集和门禁触发前的身份确认任务，通常安装在门扇旁墙面、立柱或闸机侧箱上，使用人员在靠近读头的位置完成刷卡或指纹比对，验证通过后向电锁、控制器或闸机输出放行信号。

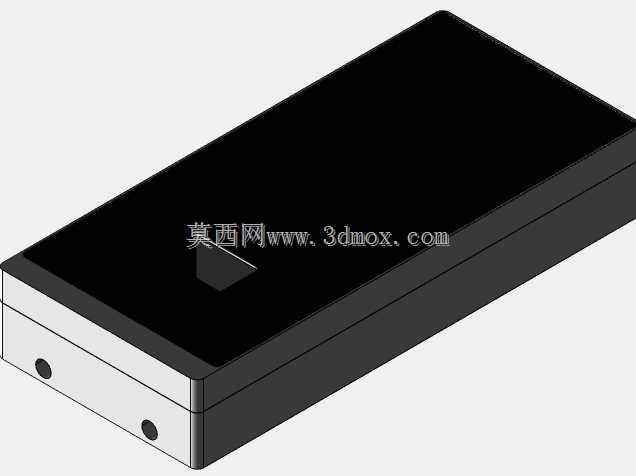

　　从结构形态看，整机采用薄型长方体盒体，正面为大面积平整面板，黑色上盖与浅色底壳形成明显分层。上表面保持简洁，主要容纳感应区域和指纹采集窗口，避免多余凸起影响清洁和日常触碰；底壳承担安装基准、内部电路板固定以及线缆收纳功能。前端下部可见两个圆形孔位，可对应固定螺钉、防拆结构或装配定位点，侧面与底面的边界较规整，便于在三维布局中检查与墙面、门框、开关面板和管线之间的干涉关系。

　　建模时需要重点处理上下壳的分模线、面板覆盖范围、底壳安装面和读感区域位置。盒体边角采用小半径过渡，既保留电子产品的利落外观，也降低外壳成型时的应力集中。黑色面板与底壳之间的搭接关系应体现卡扣或螺钉固定逻辑，内部需预留PCB、指纹模块、读卡天线、接线端子和密封垫的空间。对于壁挂设备，背面不能只按封闭实体处理，还要考虑墙面贴合面、进线孔、挂装孔位以及维护拆卸方向；若安装在金属门或金属立柱附近，天线区域与金属面的距离应在布局阶段留出余量，防止读卡距离明显衰减。

　　实际选型中，这类读卡终端需要兼顾操作高度、防破坏能力和走线方式。成人站立操作时，指纹窗口与刷卡感应区宜落在手腕自然抬起的高度，模型在场景中放置时可按门扇开启方向、人员停留位置和照明反光情况调整。设备正面无突出操作手柄，适合人流量较大的通道使用；平整表面也便于擦拭，适合门厅、洁净车间外廊和公共走廊。底壳与墙面之间应保留线缆弯曲半径，弱电管线从墙内进入时，进线口位置要与底壳腔体对齐，避免安装现场被迫扩孔或挤压线束。

　　功能结构上，读卡区域需要靠近面板表层，天线后方不应被大面积金属件遮挡；指纹模块位于面板上的独立凹陷位置，周围留出手指按压空间，模块窗口与外观面的高度差要小，防止积灰并提高盲操作识别率。壳体内部电子板通常沿底壳平行布置，固定柱位置应靠近壳体刚性较强的区域，避免按压面板时产生明显形变。若用于室外或半室外门廊，前盖接缝、底壳进线孔和螺钉孔还需要在结构设计中考虑防水圈、挡水边和排水方向。

　　安装边界方面，薄盒式外形对墙面占用较小，但侧边仍需预留手指进入、工具拧装和维护开盖的空间。模型放入门控系统装配时，应检查门扇开启后是否碰撞终端，人员提物通过时是否刮擦外壳，以及门禁控制器、电源、电锁和出门按钮的线缆能否汇聚到底壳。对于闸机集成，读头面板朝向应与通行方向一致，设备外轮廓不能侵入人员通行宽度；对于砖墙或混凝土墙安装，底壳挂孔间距需与现场膨胀螺钉位置匹配，面板装回后应遮盖固定孔，保持外观完整。

　　整体结构围绕“靠近即读、按压即验、长期壁挂、少维护”展开，外观简洁但内部对模块高度、天线位置、密封和安装基准都有明确约束。三维设计人员在复用该类终端时，可将其作为门禁点位校核、门体干涉检查、弱电安装协调和产品外壳深化的基础结构，再根据具体读卡方式、防护等级与现场饰面材料调整开孔、固定和走线细节。
