长条形嵌入式状态指示信号灯结构

　　该指示件属于设备面板与人机交互区域常用的长条形状态提示部件，整体采用窄长扁平的模块化外形，适合布置在控制柜门板、自动化设备操作侧、通讯机柜、测试台架以及产线工位挡板等空间受限的位置。相比圆形单点指示灯，长条式发光面能够形成连续光带，操作人员在较远位置或斜向观察角度下也能快速识别设备运行、待机、报警、故障等状态，尤其适合多工位并列排布时进行区域级状态区分。

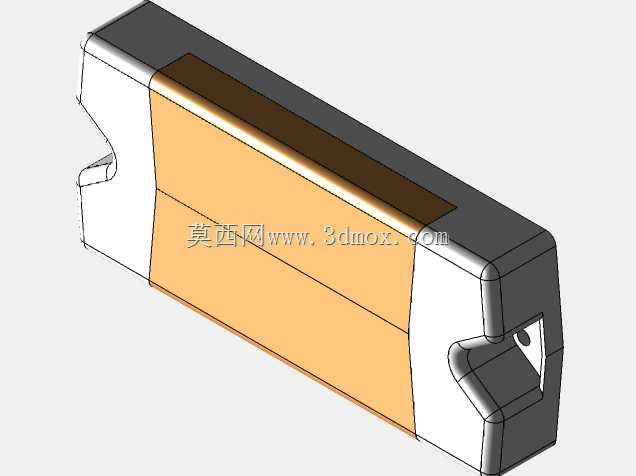

　　从结构形态看，模型主体由中部发光灯罩、两端深色端盖及侧向安装结构组成。中部灯罩占据产品长度的主要部分，表面为平整的漫射出光区域，内部可容纳LED光源板、导光件或均光结构，使点状光源转化为均匀的条状光效，避免局部亮斑和暗区。灯罩边缘与端盖之间采用包覆式衔接，外形过渡平顺，既有利于控制装配间隙，也能减少灰尘在接缝处积聚。两端深色壳体承担结构支撑与安装定位作用，端部设置带孔固定耳，可通过螺钉将整件固定在面板、支架或设备框架上；固定耳与主体之间做了加强过渡，能够承受装配拧紧力以及日常振动环境下的拉扯。

　　建模时需要重点处理灯罩、端盖和安装耳之间的配合关系。中部发光件可按半透明透光材料考虑，端盖则按阻燃工程塑料或金属压铸壳体理解；两者之间宜设置止口、卡槽或搭接面，保证装配后外形齐平。端部固定孔周围应保留足够的螺钉沉头空间和扳手操作空间，孔位中心到主体侧壁的距离不能过小，否则实际安装时会出现螺钉与壳体干涉。若用于面板嵌入场景，还需在壳体背部预留线缆引出通道、接插件空间以及密封压边，避免导线在内部弯折半径不足。

　　安装边界方面，这类长条形信号灯通常沿水平方向布置，也可根据设备外观语言竖向安装。选型和结构设计时应先确认面板可用长度、厚度以及后方走线深度，再决定主体长度、端盖宽度和固定孔跨距。发光面高度不宜突出面板过多，以降低人员碰撞风险；对于经常擦拭或存在切削液、粉尘的环境，外轮廓应尽量减少尖角和深槽，前表面保持连续，便于清洁维护。侧向固定结构使产品能够贴装在薄板或型材表面，背面与安装面之间可增加减震垫或密封垫，以改善防护性能并抑制共振。

　　在电气功能实现上，长条发光区可按单色常亮、双色或多色分区进行设计。单段式结构适合电源、运行等简单状态提示；若内部增加隔光筋，则可在同一外壳内形成多个独立发光区段，分别对应不同信号通道。光源板布置应靠近灯罩背部或导光件入光侧，元器件与外壳内壁之间保留绝缘间隙；端盖内部可设置PCB定位柱、卡扣和螺丝柱，使电路板在振动条件下不发生窜动。对于需要频繁维护的设备，端盖与灯罩宜采用可拆卸连接，方便更换光源板或接插件；对于密封要求较高的场合，则可采用超声波焊接、胶粘或卡扣加密封圈的方式。

　　实际工程应用中，该类指示件不仅承担照明作用，更重要的是提供低理解成本的视觉反馈。产线设备上常将其安装在防护门上方或操作面板边缘，通过不同颜色和闪烁方式表达待机、运行、缺料、异常等信息；通讯机柜和测试机架中，则可用于显示电源、链路、告警等状态。由于其外形规整、固定点集中在两端，三维布局时可以作为标准化外观件重复调用，在设备系列化设计中便于统一开孔尺寸和安装孔距。建模过程中应将发光罩、端盖、固定孔、内部卡扣和走线空间分别表达清楚，使后续工程图输出、干涉检查和安装评审能够直接使用。
