电气柜内DIN安装导轨三维结构

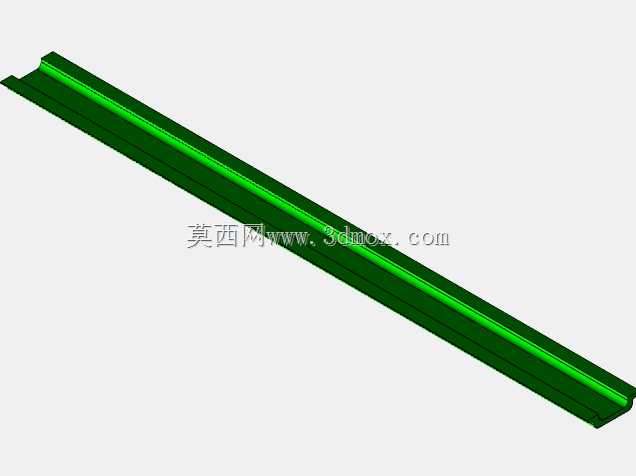

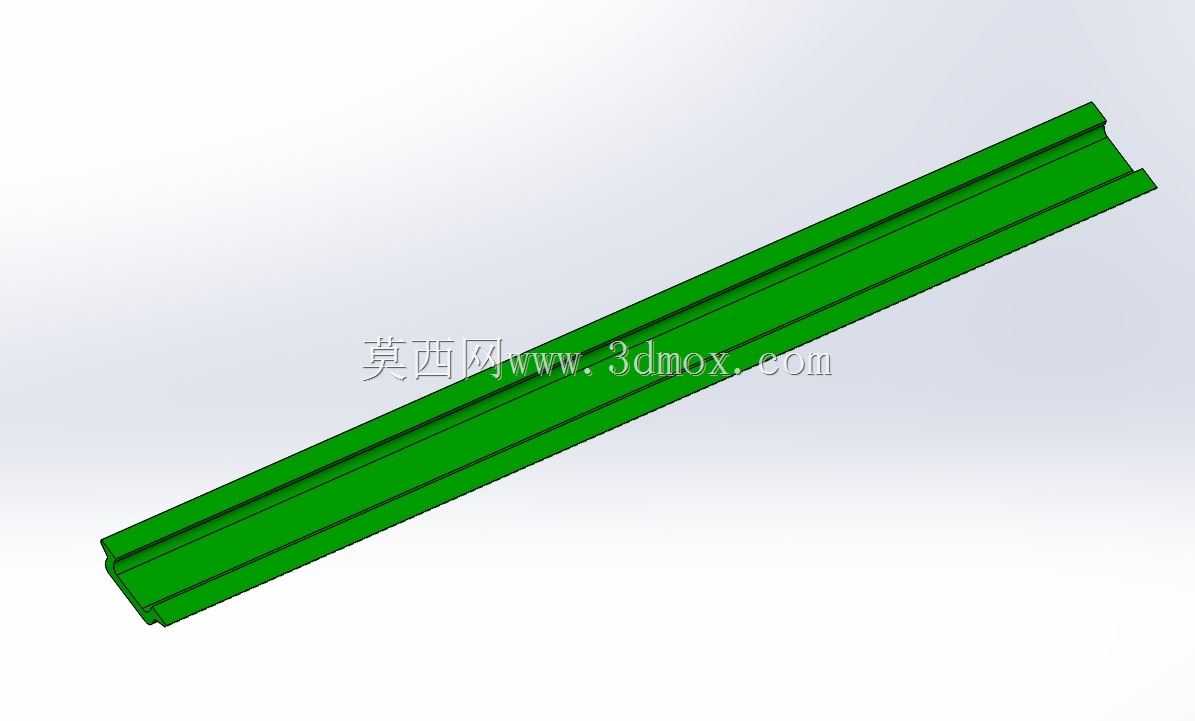

　　该模型呈现的是电气控制柜内部常用的卡装式安装导轨，主体为长条形金属型材结构，截面采用带翻边和卡槽的异型轮廓，主要用于断路器、继电器、端子排、开关电源等标准电气元件的快速固定。导轨沿长度方向形成连续的安装基准面，元件背部的卡扣可直接压入导轨两侧卷边，完成定位和锁紧；相比逐件钻孔固定，这种方式能够显著减少柜内装配工序，也便于后期元件位置调整、维护更换和回路扩展。

　　从实际布置角度看，导轨通常水平安装在配电柜安装板、横梁或设备内部电气腔中，两端通过螺钉、固定件或端夹限位。模型中长直型材的比例关系，适合用于柜体内部布局校核：设计时需要确认导轨有效长度与元件总占位宽度之间的余量，元件之间还应预留接线、散热、插拔和走线空间。导轨背部与安装板之间的贴合面决定了承载稳定性，两侧翻边高度、卡槽宽度和卷边圆角则直接影响元件卡扣的装入手感与防脱能力。

　　截面设计是这类零件的核心。顶部平面为元件提供支撑基准，两侧向上弯折的边缘形成标准卡接边；底部和侧壁通过折弯提高型材的抗弯刚度，使细长导轨在承受多排端子或较重元件时不易产生明显挠曲。建模时应重点控制截面轮廓的连续一致性，沿长度方向采用等截面拉伸思路即可表达主体结构，端部可根据实际工艺补充切断面、倒角或安装孔位。若用于详细工程设计，还需要结合材质厚度检查折弯半径、开口尺寸和卡扣配合公差，避免出现元件装不上、卡接过松或拆卸困难等问题。

　　在设备应用中，这类导轨常见于低压配电柜、PLC控制箱、自动化设备电气柜、机床操作站、通讯机柜以及楼宇控制箱。选型时不仅要看单根长度，还要结合安装空间确认截面对应标准、承载元件重量、固定孔间距和柜内温升条件。对于振动较大的设备，导轨两端应设置可靠挡块或固定夹，防止元件沿纵向滑移；对于密集接线的端子排区域，则需保证导轨平直度，避免多段拼接处出现台阶，影响端子排连续拼装。

　　三维布局阶段，可将该导轨作为柜内基础件先行放置，再以其顶面和卡槽为基准排布各类卡装元件。这样能够直观检查元件与线槽、线缆、柜门、安装梁之间的干涉关系，也能提前判断接线端子与导线弯曲半径是否合理。导轨本身结构并不复杂，但它决定了电气元件的安装基准和维护可达性，是电气柜三维设计中连接机械结构与电气装配的重要基础零件。
