汽车发动机排气支管弯管总成结构

　　排气支管位于发动机排气系统前端，直接承接气缸盖排出的高温废气，是动力总成外围管路中热负荷与振动约束都比较突出的部件。该结构采用双管路并行布置，一端通过带安装孔的法兰板与机体侧接口对应，另一端经锥形汇流段向后级排气系统延伸，适用于小排量发动机、试验台架排气改造以及紧凑舱内管路方案校核。

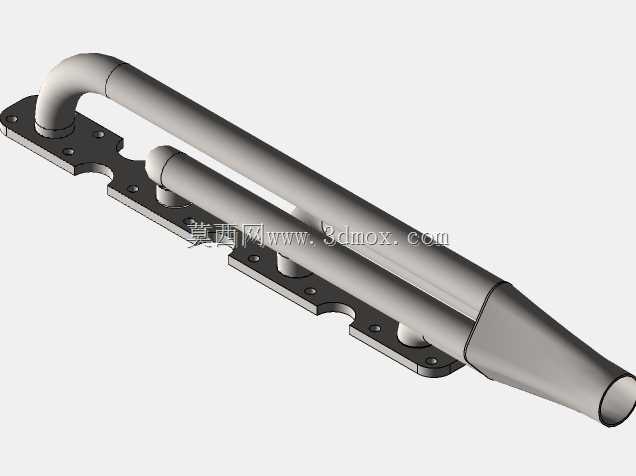

　　从实际使用场景看，排气支管不仅要把各缸脉冲废气顺畅导出，还要在有限的发动机舱空间内避开悬置、线束、隔热罩和维护工具空间。模型中法兰板沿管路长度方向展开，多个螺栓孔用于固定和密封，板边轮廓随管路走向进行收窄与让位，避免与相邻支架发生干涉。两根长管在空间中保持平行并通过管夹、支座形成约束，靠近法兰处设置弯管过渡，使气流从机体接口转向后能够沿直管段稳定流动。

　　结构设计的重点在于流道连续性与安装边界的平衡。前端弯头曲率不宜过小，否则废气在转向处产生明显局部阻力，也会加重内壁热应力；直管段提供一定长度，有利于脉冲气流组织和后续催化、消声部件匹配。末端锥形段采用渐缩形式，将并行管路导向统一出口，锥角过渡需要兼顾压损和焊接工艺，避免截面突变造成涡流。模型中管路支撑点分布在法兰、中部支座和末端连接处，能够限制管道热态伸长时的无序位移，同时保留合理的柔性变形空间。

　　外形尺寸方面，整体呈长条状，长度方向为主要占用边界，宽度由双管中心距、法兰外伸边和管夹宽度共同决定，高度则受前端弯头抬升量影响。安装时法兰贴合面需与气缸盖或排气接口保持平行，螺栓孔位按节距逐一核对；锥形出口中心线应与后级排气管路对中，偏差过大容易在连接面产生附加弯矩。管路下方支座与安装板之间要考虑热膨胀间隙，不能在冷态装配时把管道完全锁死。

　　建模过程中，弯管部分适合采用扫略方式生成，以保证中心线曲率和管径一致；法兰板可先建立安装基准面，再绘制孔位与外轮廓，孔边距、板厚和加强过渡需同步表达。管夹与支座不应只作为外观件处理，其位置直接影响模态和热变形判断。锥形汇流段与圆管交接处应保留平滑过渡，若用于详细设计，还需进一步补充壁厚、焊缝、圆角和密封面结构。

　　在工程选型和结构评审时，这类模型可用于检查发动机舱包络、拆装路径、排气流向以及支架焊接顺序。法兰孔位决定现场能否直接装夹，管路最低点和弯头转向影响排水与热变形，末端锥段尺寸则关系到与波纹管、催化器或消声器的连接。通过三维结构提前暴露干涉和应力集中位置，可减少样机阶段反复修改管路走向的成本。
