斜拉式钢结构玻璃雨棚三维设计

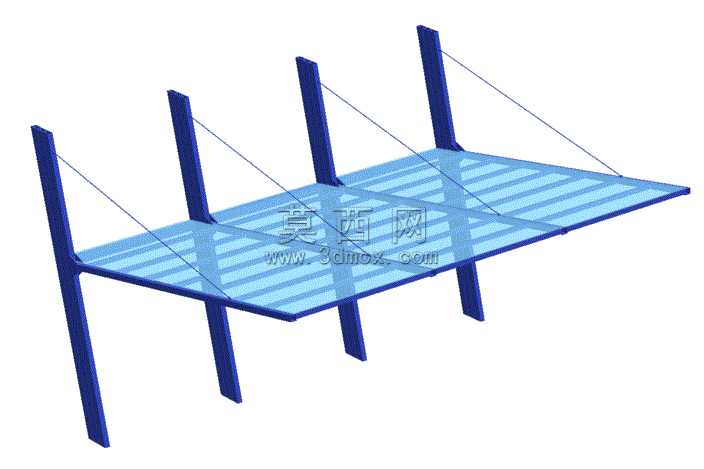

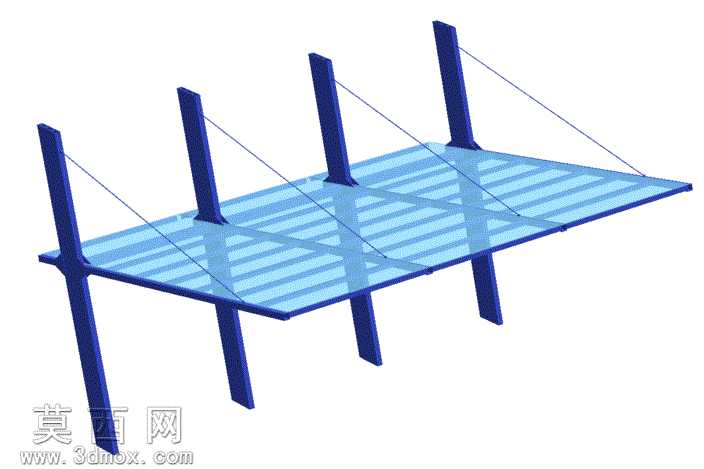

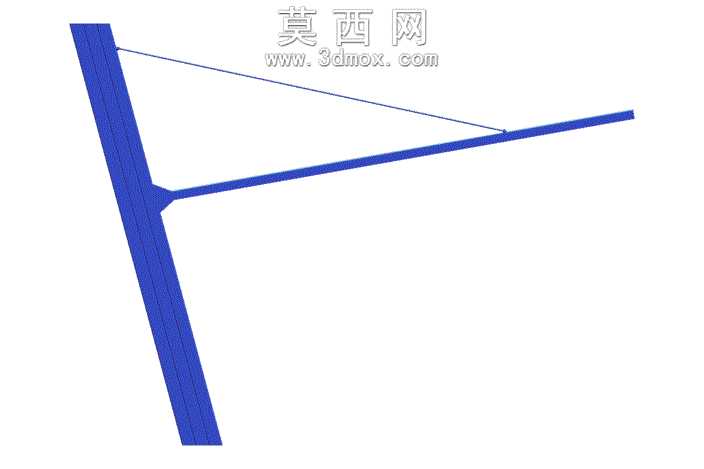

本作品为斜拉式钢结构玻璃雨棚的三维设计模型，整体采用参数化建模思路完成，在三维建模软件中先搭建整体空间定位基准，以横向主梁作为核心承载构件，沿主梁长度方向等距排布竖向支撑立柱，每根立柱顶端向外侧延伸出斜向拉索连接至雨棚悬挑端的边梁，形成稳定的斜拉受力体系，有效降低悬挑结构的弯矩荷载，提升整体结构的抗风、承重性能。建模过程中对钢结构构件做了精细化处理，竖向立柱与横向主梁均采用矩形截面型材建模，拉索采用细径圆柱构件模拟，所有钢结构连接节点都做了简化的刚性连接处理，还原实际工程中的焊接或螺栓连接的受力逻辑。顶棚部分采用半透明浅蓝色玻璃材质，在渲染设置中调整了玻璃的透明度、反射率与折射参数，模拟出钢化夹胶玻璃的通透质感，同时在玻璃面板下方添加了横向分格肋条，还原实际工程中玻璃的固定支撑结构，避免大尺寸玻璃的变形问题。整体结构比例经过反复校准，悬挑长度、立柱高度、拉索角度都符合户外雨棚的常规工程设计参数，既保证了结构的力学合理性，也兼顾了外观的简洁美观。模型采用草绘级别的建模精度，在保留核心结构特征的前提下简化了不必要的细节，方便后续根据实际项目需求调整尺寸参数，可直接用于户外出入口、停车场、连廊等区域的雨棚方案展示、结构验算参考，也可作为建筑配套设施设计的基础素材使用。
