10毫米内径T形气动空气接头设计

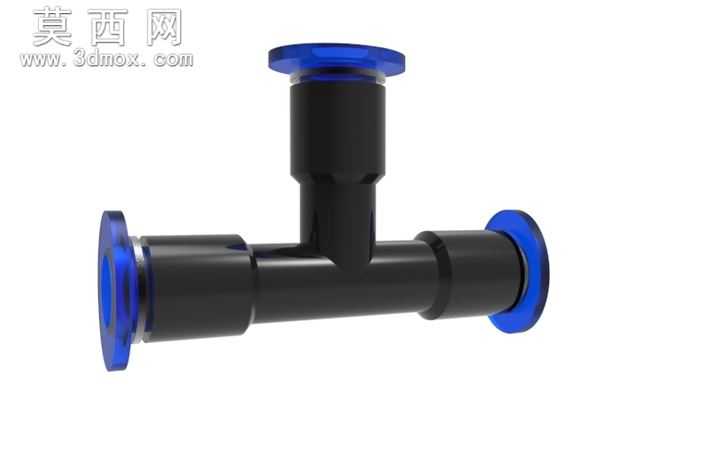

本模型为10毫米内径规格的T形空气接头，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循气动管路接头的通用尺寸规范，对三个连接端口的同轴度、密封面平整度、主体壁厚均匀度都做了精准的参数约束，确保模型可直接对接后续的工程出图、结构仿真与生产加工环节。模型主体采用三通式T形布局，横向为直通式管路通道，垂直方向为分支通道，三个端口均采用法兰式快接结构设计，端口边缘做了圆角过渡处理，既能够避免安装过程中划伤操作人员，也可以减少管路接入时的应力集中问题。材质设计上，接头主体部分赋予哑光黑色硬质工程塑料材质，模拟气动接头常用的POM或尼龙材质质感，表面做细微的磨砂纹理处理，还原工业级气动配件的真实触感；三个端口的法兰密封部位赋予半透明深蓝色工程塑料材质，模拟快接接头常用的密封卡圈材质，通过材质的色彩与质感区分，清晰展现接头不同部位的功能分区。渲染阶段采用三点布光方案，主光源从模型左上方45度角投射，突出主体的轮廓结构与材质质感，辅光源从右侧补光消除暗部死黑，顶光勾勒端口法兰的边缘细节，背景采用纯白色渐变背景，让模型主体的结构特征更加清晰直观。设计过程中充分考虑了气动接头的实际使用需求，内部流道做了顺滑的圆弧过渡处理，能够有效减少压缩空气流通时的阻力与紊流问题，降低管路运行过程中的噪音与压力损耗；主体壁厚经过参数化校核，既满足1MPa以内常规气动系统的承压需求，也尽可能控制了接头的整体重量与材料用量。模型的所有结构特征均采用可编辑的参数化特征创建，后续可根据不同的管路内径规格、连接方式需求快速调整参数生成衍生型号，能够适配不同场景下的气动管路连接需求。
