立式料斗螺旋进料储料输送装置

　　这套立式料斗螺旋进料装置主要面向粉体、颗粒状散料的暂存、均匀给料与密闭输送场景，在化工配料、食品原料输送、建材粉料分装、小型搅拌站辅助上料以及再生颗粒处理线中都能见到同类结构。设备上部设置敞口受料斗，来料可由人工倒料、前段溜管或提升设备直接送入；受料斗下方衔接膨大的立式储料罐体，罐体承担缓冲存料、稳定料位和消除来料瞬时波动的作用，避免下游输送机构因断料或冲料出现配比失准。罐体下部采用收缩锥段，把散料向中心出料口归集，锥壁角度在建模时需要结合物料安息角校核，防止流动性一般的粉料在锥壁搭桥、起拱。

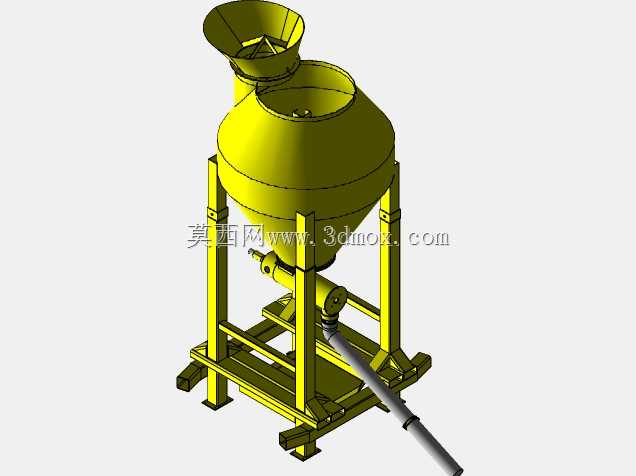

　　从结构布置看，整套装置由顶部受料斗、中部储料罐体、下部承托框架、螺旋输送机构和外接输送管道组成。顶部受料斗采用方形扩口过渡到圆形接口的形式，扩口边缘外翻，既增加倒料时的承接范围，也减少物料撒漏；斗内可见导流分隔结构，可对偏载倒入的物料进行初步导向，降低物料直接冲击罐体内壁的局部载荷。中部罐体为回转体结构，上段圆弧过渡、下段逐步收锥，这种曲面过渡能减少仓壁应力集中，也避免粉料在直角接缝处积存。罐体侧壁预留检修与观察接口位置，现场可根据工艺需要配置料位计、振动器或助流气垫，用于监测料位和破坏料拱。

　　螺旋输送部分沿罐体下方斜向布置，驱动端位于机架内侧，输送管从罐体底部接出并向外延伸。散料经锥段落入螺旋进料口后，由旋转叶片沿管体推送，能够实现连续、定量、相对密闭的输送；相比重力自流，螺旋给料对物料流量的控制更平稳，也能在一定程度上抑制粉尘外逸。输送管与罐体底部采用法兰式连接思路，便于拆装清理，在更换物料品种或处理黏附性较强的原料时，可快速拆开检查叶片与管内壁间隙。斜置管道的角度需要兼顾输送效率和占地面积，角度过陡会增加布置高度，过缓则可能导致颗粒回滑或输送阻力增大。

　　承托机架采用型钢焊接框架形式，四根主立柱围绕罐体分布，底部通过纵横梁形成稳定底座。立柱与罐体之间设置支撑抱位，把盛满物料后的竖向载荷和振动载荷传递到底架；底架脚部留出垫板安装区域，现场可通过地脚螺栓固定到混凝土基础或钢平台上。框架内侧同时容纳驱动装置、轴承座和连接件，维修人员可从侧面接近传动部位，不需要进入罐体内部即可完成常规检查。整体外形在三维空间中呈现上部受料、中部储料、下部出料的竖向叠加关系，外接螺旋管向侧前方伸出，布置时应在管道出口端预留与下游设备连接的直线段，并在驱动端留出拆装电机和检修联轴器的操作空间。

　　建模过程中，回转罐体适合通过旋转特征生成，再与受料斗、锥段和接口法兰组合；机架部分以标准型钢截面搭建，重点控制立柱中心线、罐体支撑高度和螺旋管轴线的相对位置。螺旋叶片属于关键运动件，建模时需保证叶片外径与输送管内径保持合理间隙，既要避免刮擦管壁，也要防止间隙过大造成物料回流。受料斗与罐体连接处应采用圆滑过渡或加强翻边，减少薄板焊接后的变形；底部锥段出口与螺旋机进料口需要对中，否则容易出现单侧进料、叶片受力不均的问题。

　　从使用功能看，该装置把储料和给料集成在同一机架上，占地紧凑，适合中小型生产线作为中间料仓使用。对于易扬尘物料，密闭罐体和封闭螺旋管可降低现场粉尘；对于磨损性较强的颗粒，则可在锥段、螺旋叶片和输送管内壁考虑耐磨衬板或加厚设计。设备安装边界主要由罐体最大直径、机架底脚外廓、顶部受料高度以及斜向输送管长度决定，平台设计时除校核静载重量，还应考虑物料流动时产生的偏心载荷和螺旋启动时的轻微振动。
