通讯基站户外机柜杆装防护门结构

　　这类杆装门主要服务于户外通信站点、路边设备箱、小型基站配套柜以及杆载电气箱体，核心作用不是单纯形成一块封闭门板，而是在有限的杆体安装空间内，为内部通信模块、配电单元、接线端子和维护区域提供可开启、可闭锁、可防护的操作界面。现场使用时，设备往往依附于立杆、塔架或立柱布置，门板不能按室内机柜的大尺寸平开思路处理，必须兼顾杆体半径、抱箍位置、检修通道和开启角度，因此结构设计从一开始就围绕“窄空间安装、快速维护、长期户外耐受”展开。

　　从实际用途看，门体承担了多重功能。其一是防护隔离，关闭后可减少雨水直淋、灰尘进入和无关人员触碰内部器件；其二是维护可达，运维人员打开门后能够直接观察模块状态、插拔通信单元、检查熔断器或整理线缆；其三是安全闭锁，门锁区域与门体加强结构配合，使日常巡检时门体保持稳定闭合，避免风振造成异响或松动；其四是外形约束，杆装设备通常布置在道路、园区、厂区或站址边缘，门板轮廓需要与箱体、抱杆和外罩协调，不能突出过多而影响通行或外观。

　　建模时首先要明确门体与箱体的边界关系。杆装场景不同于落地柜，安装基准往往来自背板、抱箍和立柱中心线，门板的旋转轴线不能只按门板自身宽度确定，还要复核开启后是否会碰到杆体、斜撑、线缆桥架或相邻箱门。若门轴布置在靠近杆体一侧，开启空间受限但门体远离人员通道；若门轴布置在外侧，操作开度较大，但需要增加门体限位，防止大风时门叶反向摆动。实际结构中通常会在铰链侧设置转动限位，并在自由边布置锁具、压紧点或防水翻边，使门板闭合后受力均匀，而不是仅靠单点锁扣拉扯整张钣金。

　　门体外形一般采用薄板折弯加内部加强的方式。外层门板负责外观和防雨，边缘通过折边形成刚性框，折边方向、搭接关系和门缝间隙直接影响防护效果。内部不宜简单堆厚钢板，因为杆装设备对重量敏感，过重的门体会增加铰链载荷，也会让抱杆系统承受额外偏置力矩。更合理的方式是在门板周边设置折弯筋，在锁点、铰链和中部薄弱区域增加局部加强衬板，使门体在薄料条件下仍具备足够抗挠曲能力。对于需要频繁开启的维护面，铰链安装位应分散受力，避免螺钉集中在单一窄边上；对于长期闭合的防护面，则可通过多点压紧或门体内侧压条提升密封连续性。

　　尺寸处理上，要先确定箱体开口的净宽、净高和门板覆盖边。门板不能与开口等尺寸零间隙配合，户外环境下需要预留装配公差、涂层厚度和密封压缩量。门缝过小会造成喷涂后装配干涉，门缝过大则会削弱防雨和防尘效果。门体四周的搭边宽度应根据锁点位置和密封胶条走向确定，通常上边搭边用于引导水流侧向排出，侧边搭边配合铰链形成转动间隙，下边则要避免雨水沿门内侧倒灌。若箱体内装有发热模块，门体还需与箱体通风路径协调，不能在门板加强筋上形成冷凝水汇集槽，也不能让维护开口正对内部关键板卡。

　　安装边界是这类结构容易被忽视的部分。杆装门并非独立存在，它背后涉及立杆直径、抱箍高度、箱体背板厚度、线缆进出方向以及维护人员站位。三维建模时应把门体开启轨迹、铰链轴线、锁舌伸缩范围和工具操作空间一并表达，而不是只建一块静态门板。门打开到维护角度时，锁具不能与门框边缘磕碰，门内表面不能压伤跳线，门外侧也不能侵入人行道或检修平台。若现场存在多门并排布置，还要检查相邻门同时开启时的干涉关系，尤其是窄箱体串联安装在同一根立杆上时，两门的旋转半径和开启方向需要提前规划。

　　结构细节上，门锁区域应传递闭合载荷，而不是让薄门板局部变形。锁杆或锁舌对应的门框位置需要设置加强块，螺钉连接位要考虑现场可更换性。铰链侧宜采用可承重、可限位的连接形式，若使用焊接铰链，需保证门体与箱体涂装后的装配关系；若使用螺钉固定铰链，则应在背板或门框内侧预留足够扳手空间。门板内侧可根据需要设置接地螺柱、线束固定点或标识安装位，但这些附加结构不能破坏外表面防水面，也不能在门体开关时与内部元件发生摩擦。

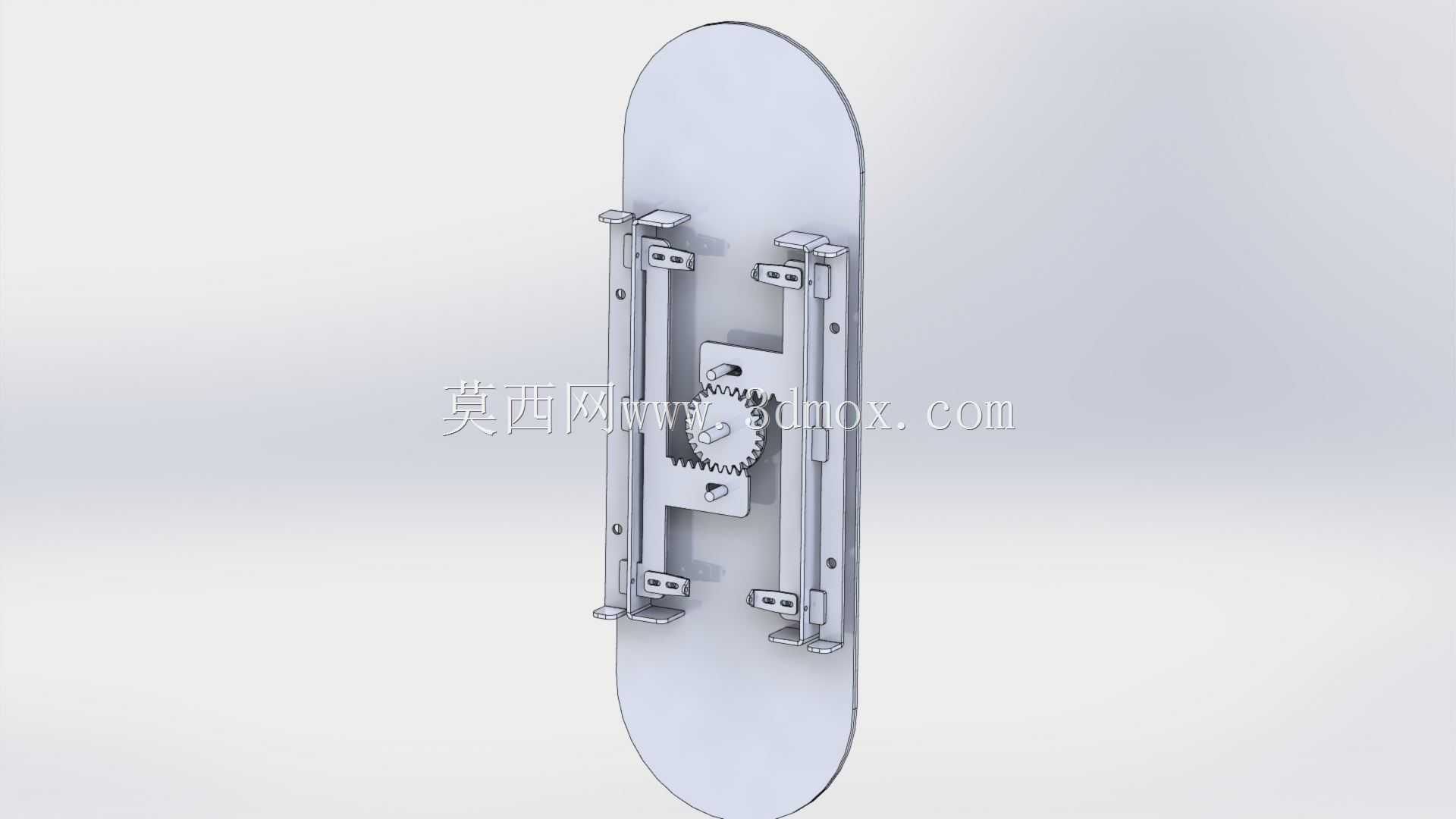

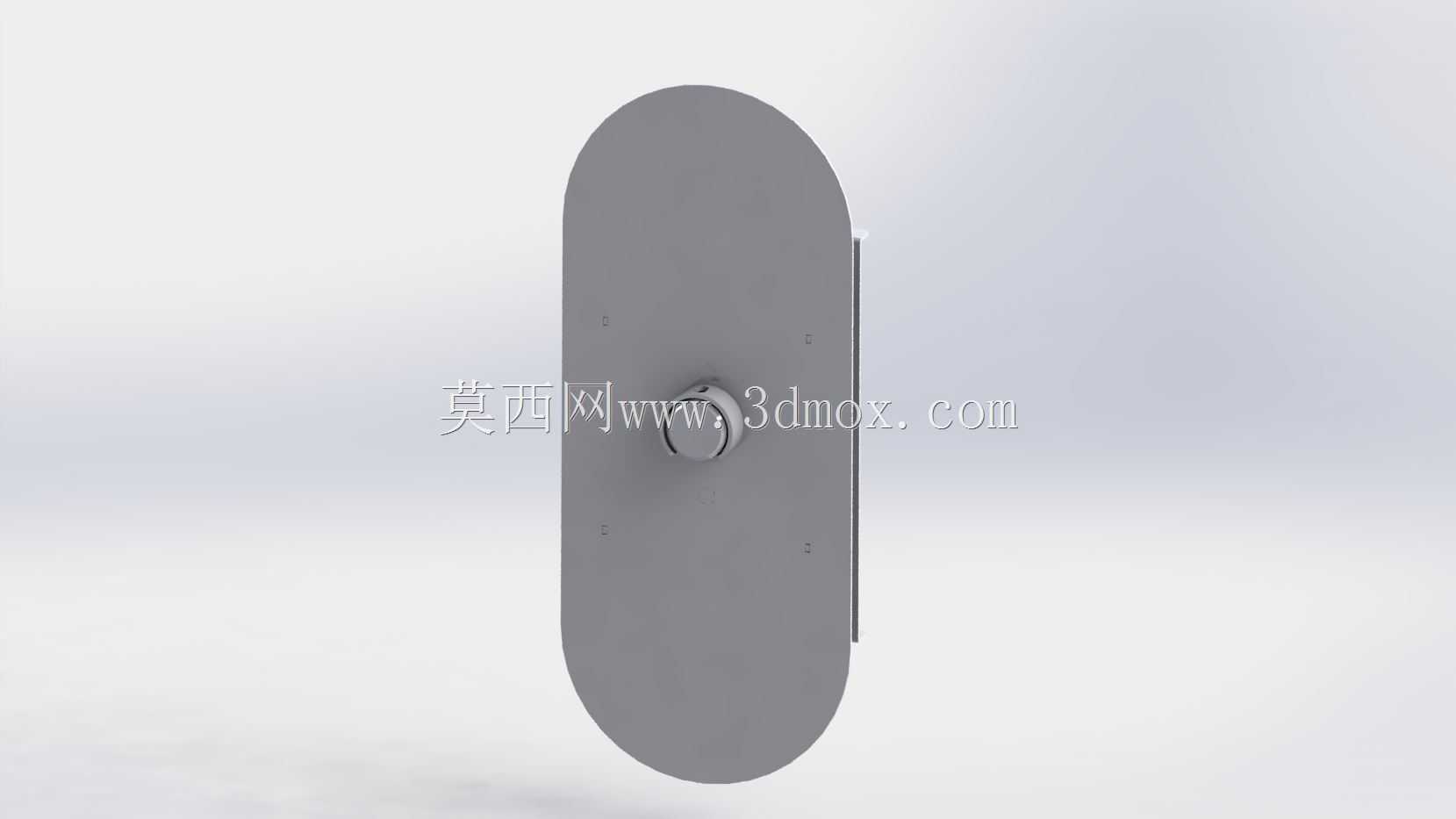

　　从工程表达角度看，该模型适合用于杆载通信箱体的方案校核、门板干涉检查、钣金展开参考以及维护空间验证。设计重点不在复杂曲面，而在开门运动、密封搭接、加强筋布置和安装边界的协同。通过三维结构可以直观看到门体闭合时与箱体的覆盖关系，也能模拟开启后人员操作手部、工具和内部模块的可达性，从而在加工前发现铰链偏置、锁点不足、门缝不均或杆体干涉等现场常见问题。
