丰田陆地巡洋舰皮卡改装货厢托盘结构

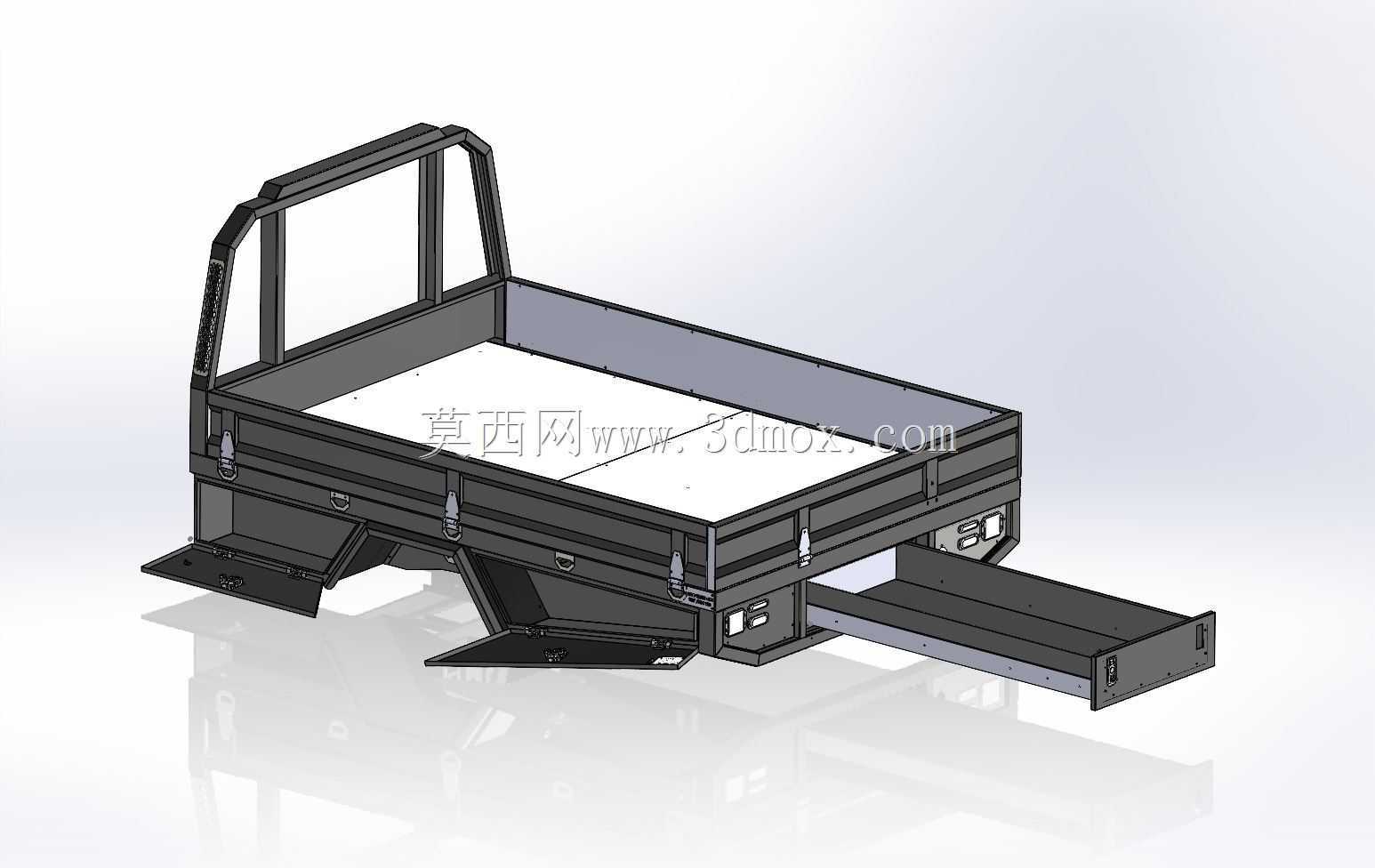

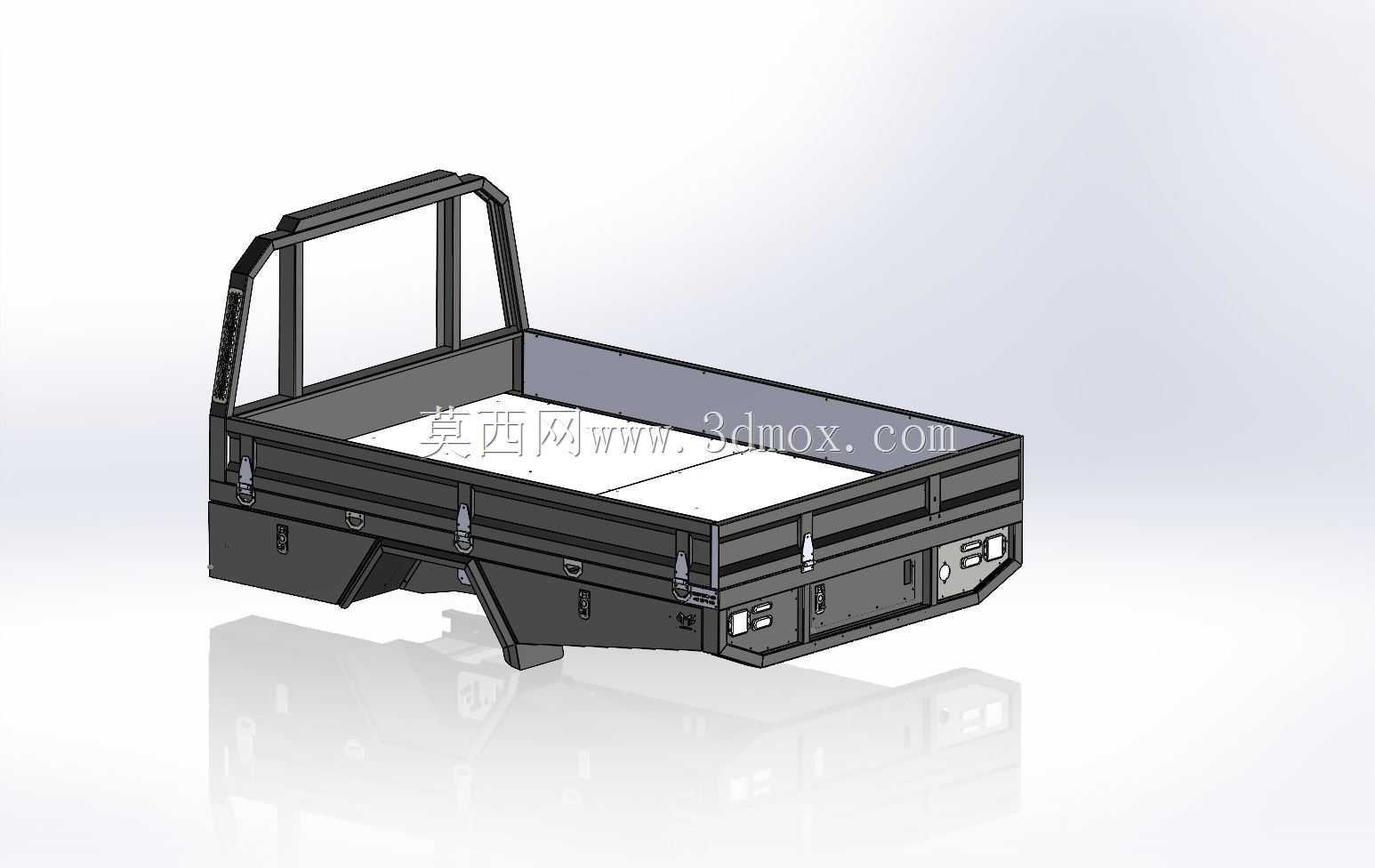

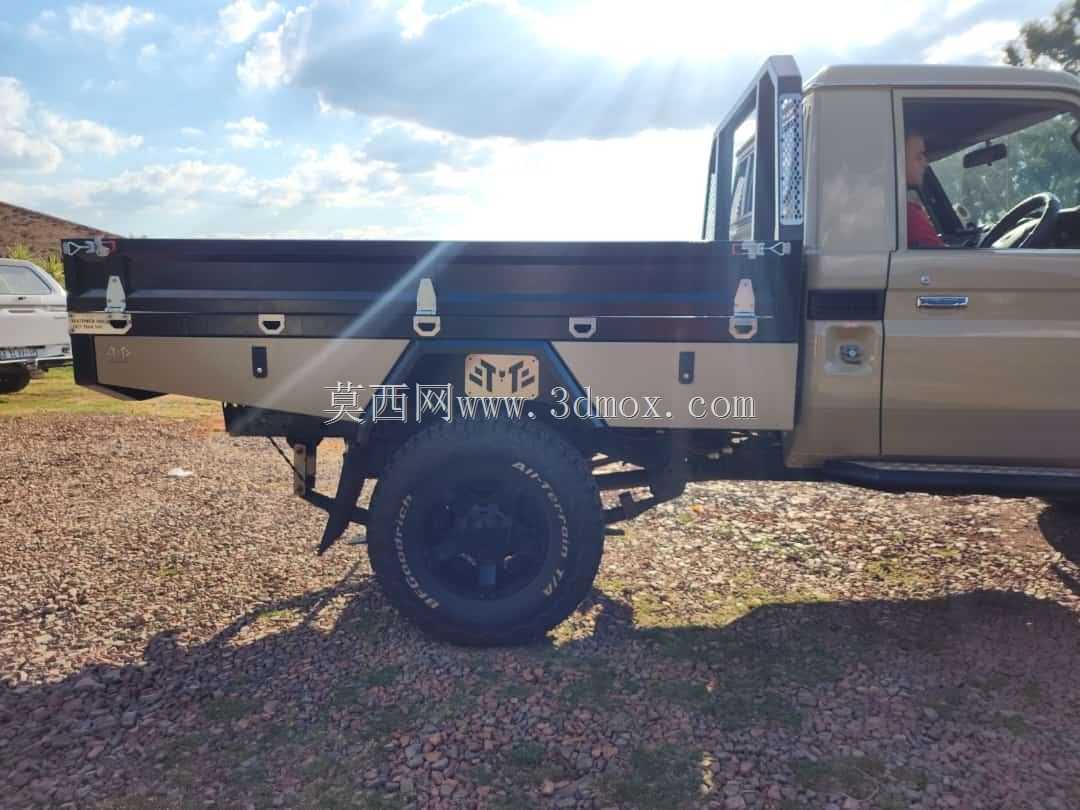

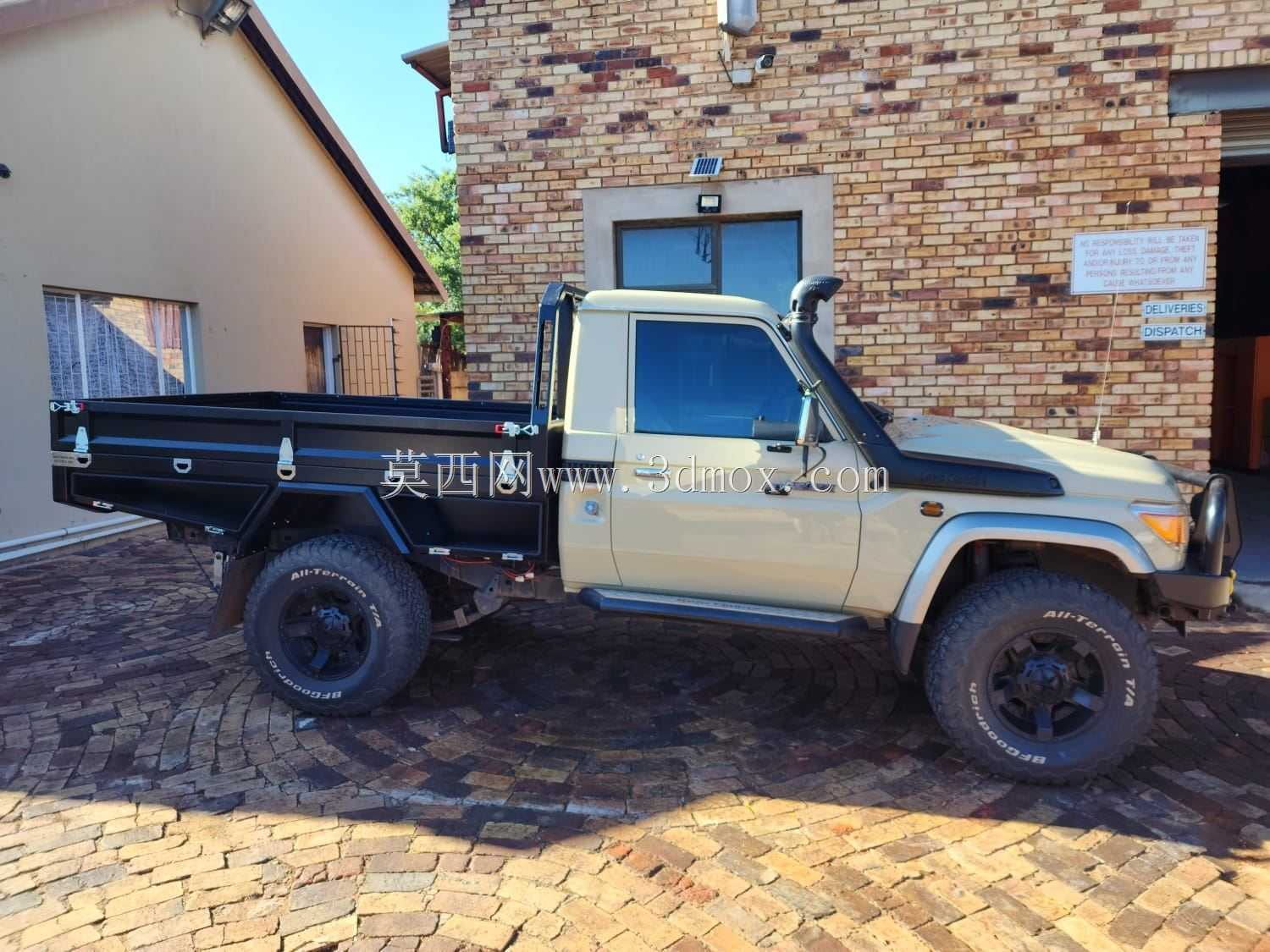

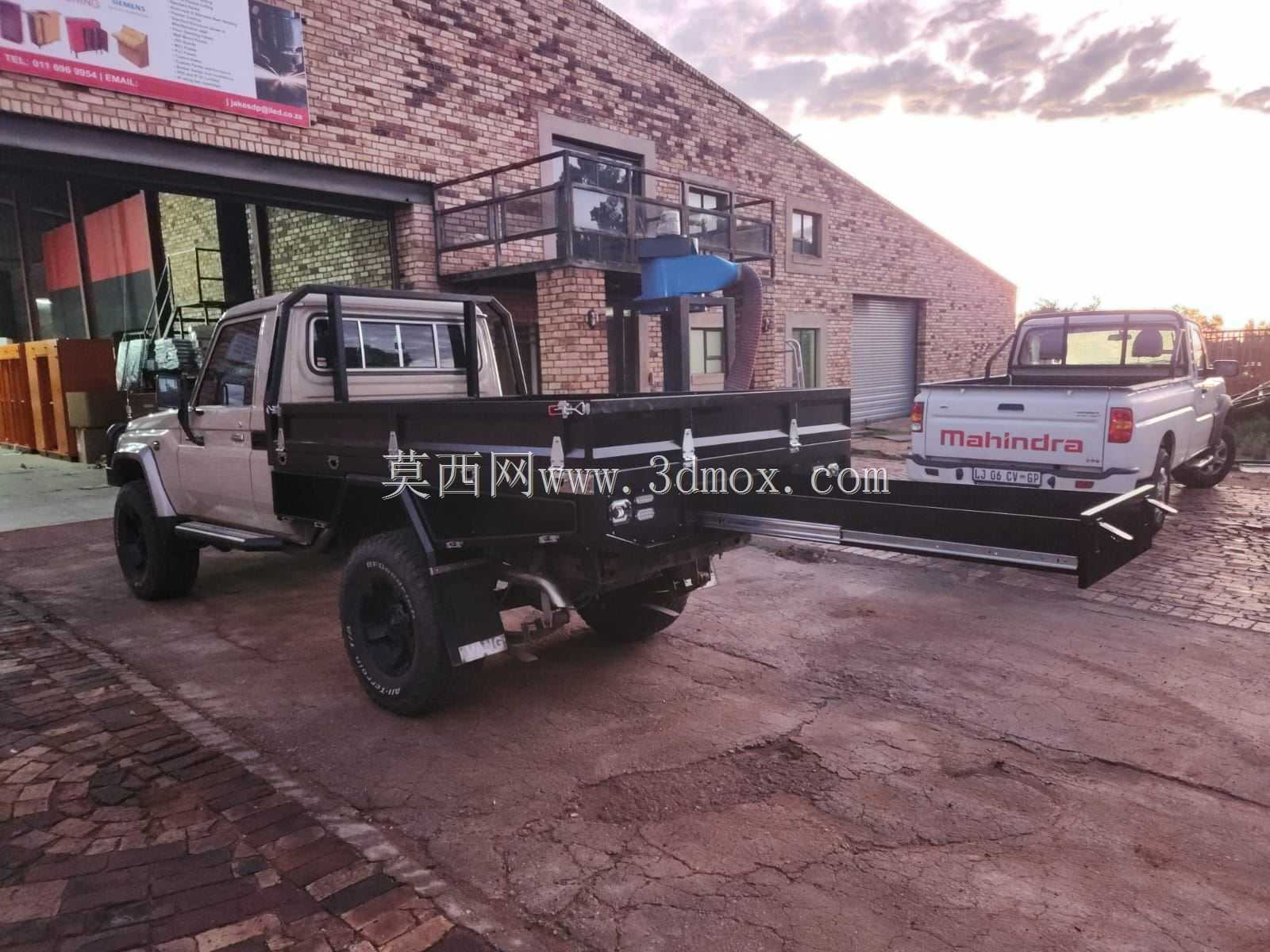

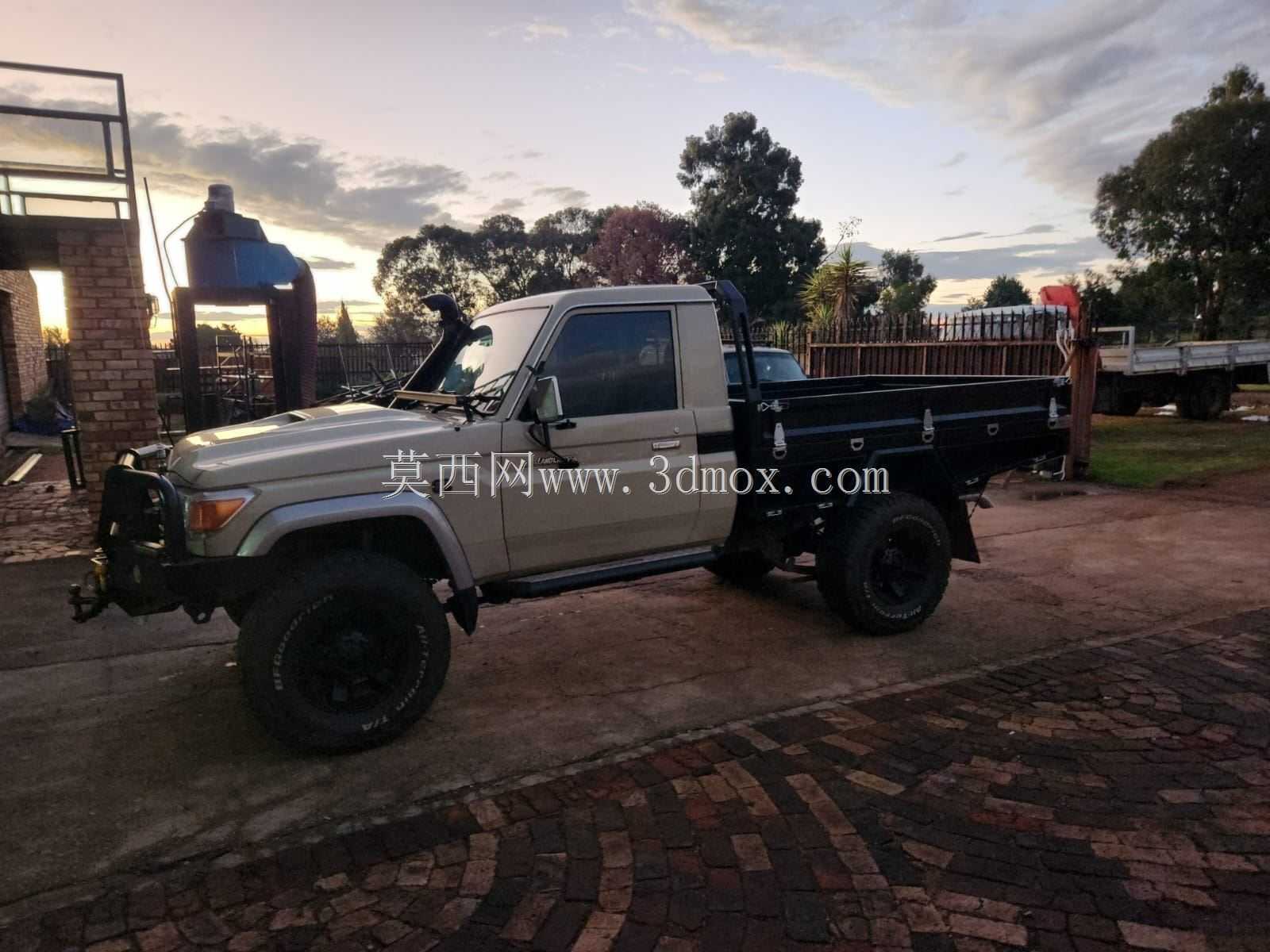

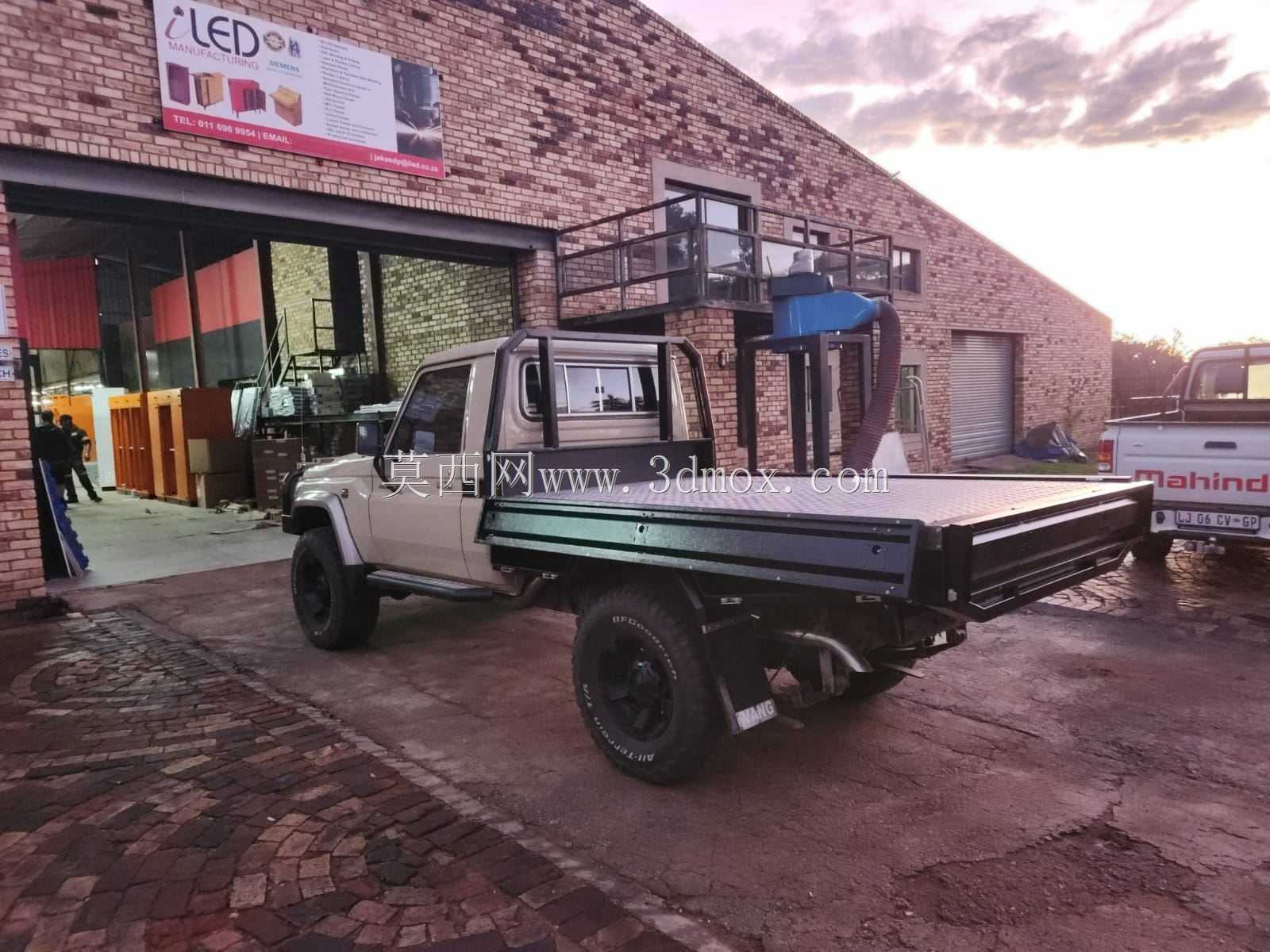

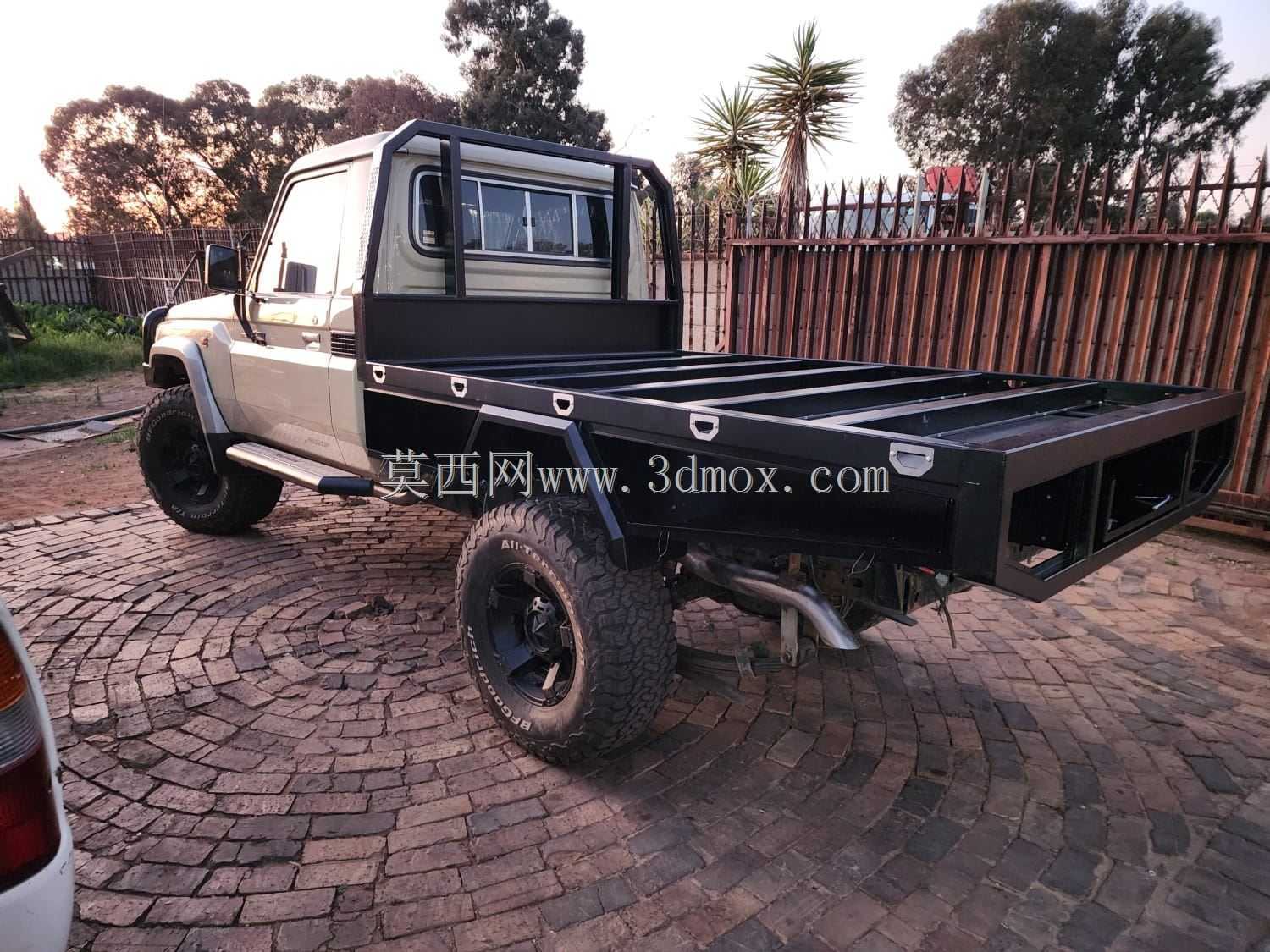

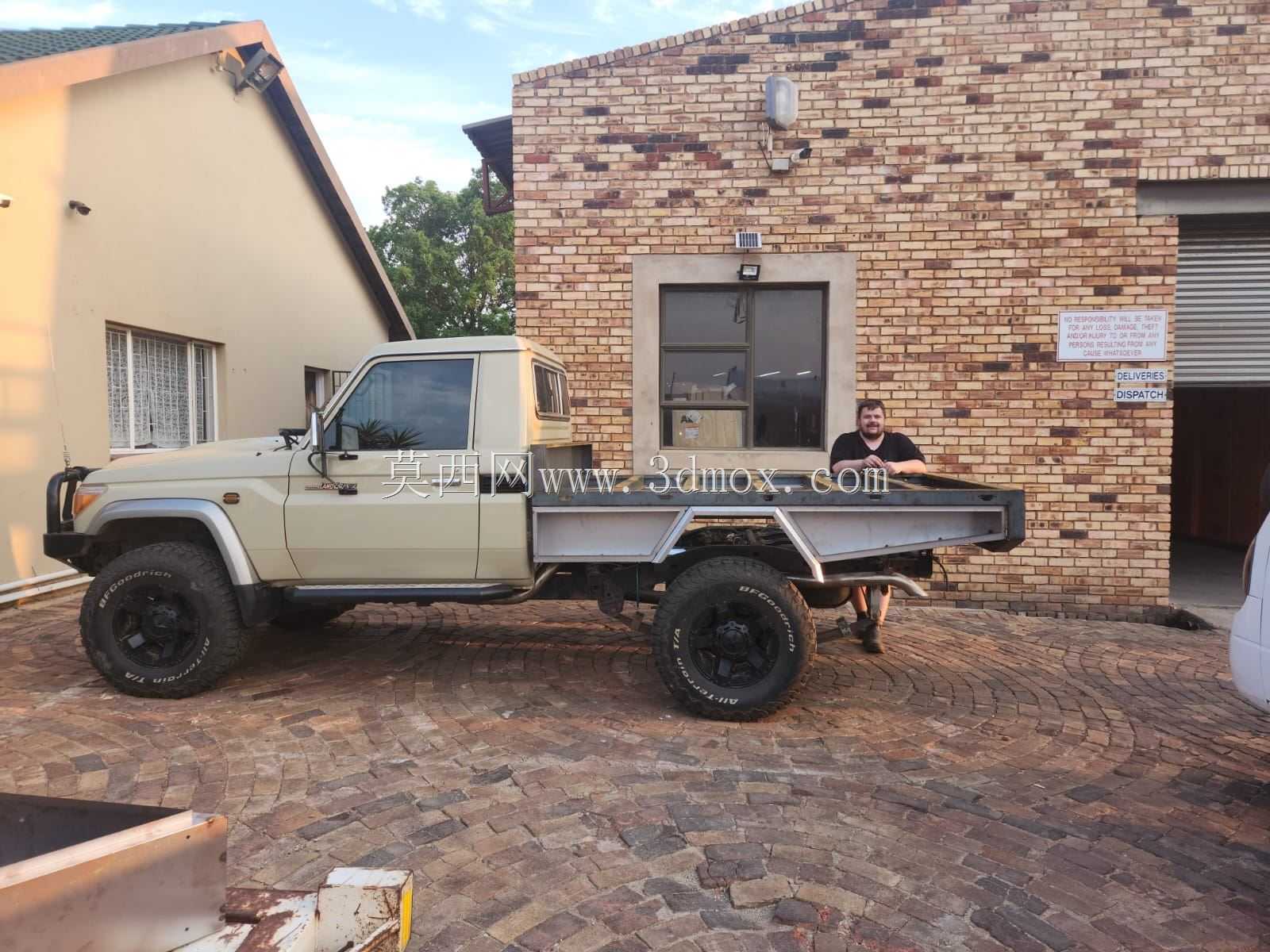

　　这款货厢托盘是针对硬派越野皮卡后货厢改装开发的承载结构，核心适配丰田陆地巡洋舰单排/排半皮卡车型的底盘安装点位，主要面向户外越野作业、工程外勤、长途穿越等场景的载物需求，解决原厂货厢承载边界模糊、易刮蹭变形、固定点位不足的实际问题。结构设计上采用整体式框架承载思路，主体底板采用压型防滑钢板结构，底板下方设置多道横向加强筋与底盘纵梁安装位对应，避免重载时底板出现下凹变形，栏板部分采用分段式焊接结构，前栏板高度高于侧栏板，可对驾驶室后方形成有效防护，防止急刹时货物前冲撞击驾驶室后围。侧栏板与后栏板采用等高度设计，栏板外侧预留了绳钩、捆绑带挂点的安装位，每侧栏板均匀布置6个嵌入式挂点，可适配不同规格的捆绑固定件，满足不规则货物的固定需求。

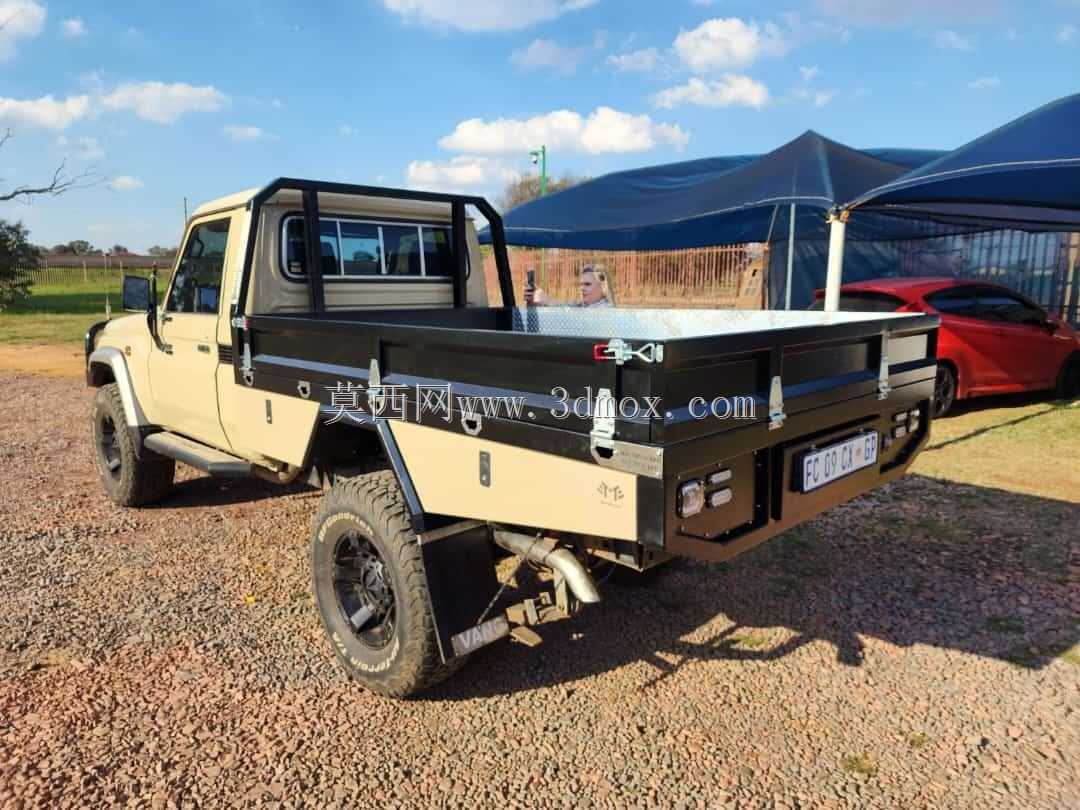

　　托盘前部设置了龙门架式防护结构，架体采用矩形钢管焊接成型，既可以作为长尺寸货物的前部支撑，也能在货厢装载超高物品时避免货物直接磕碰驾驶室后窗，架体上还预留了辅助灯、天线的安装孔位，适配越野场景的外设加装需求。安装边界完全匹配原厂底盘的孔位，无需对底盘纵梁进行打孔焊接，托盘整体宽度与车身外廓保持一致，不会超出车身宽度影响越野通过性，底板离地高度与原厂货厢保持一致，不改变车辆的离去角与通过角参数。栏板与底板的连接位置采用满焊+密封胶处理，可避免户外使用时泥水、雨水渗入焊缝造成锈蚀，底板尾部设置了嵌入式的牌照安装位与尾灯安装支架，无需额外改装即可适配原厂尾灯与牌照安装要求。托盘内部的底板表面做了防滑压纹处理，

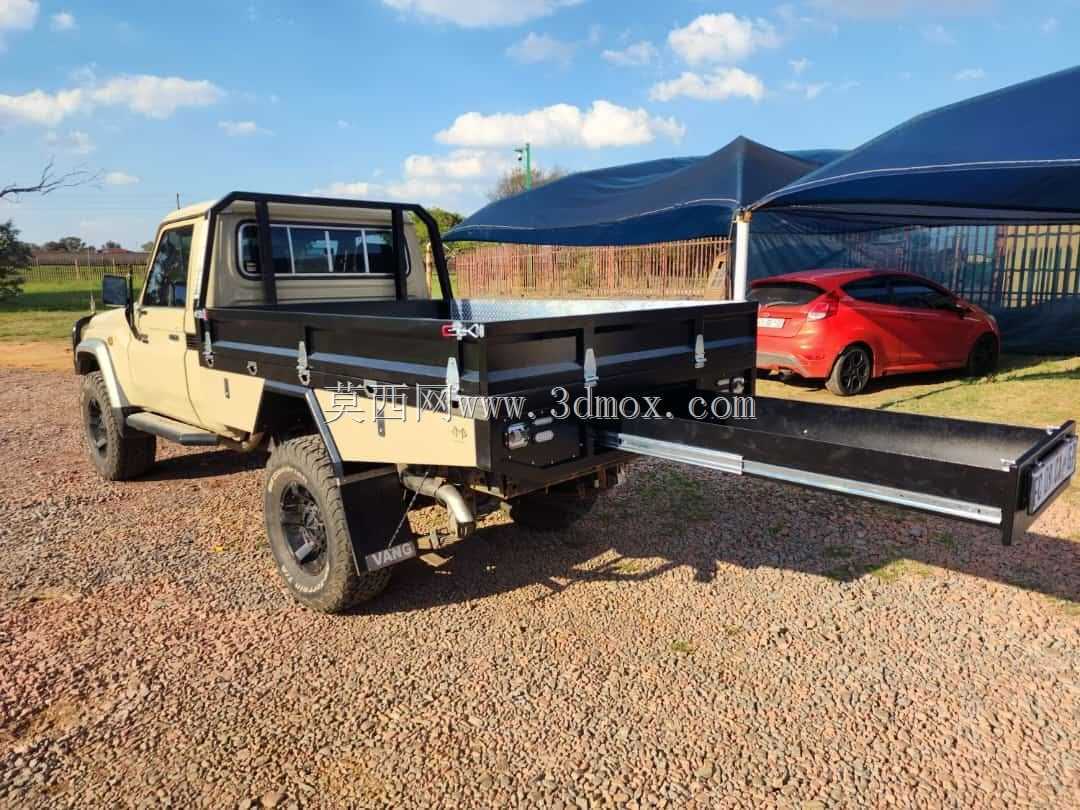

　　即使在雨天或者泥泞场景下装载货物，也能减少货物滑动的概率，底板下方预留了工具箱、副油箱的安装空间，用户可根据自身使用需求拓展加装对应附件。整个结构的受力点全部集中在与底盘连接的8个安装支座上，每个支座都做了加厚处理，可分摊重载时的局部应力，避免长期使用出现支座开裂的问题，栏板的折边位置都做了圆弧过渡处理，没有尖锐棱角，装卸货物时可减少磕碰损伤。
