19英寸30U落地式网络服务器机柜

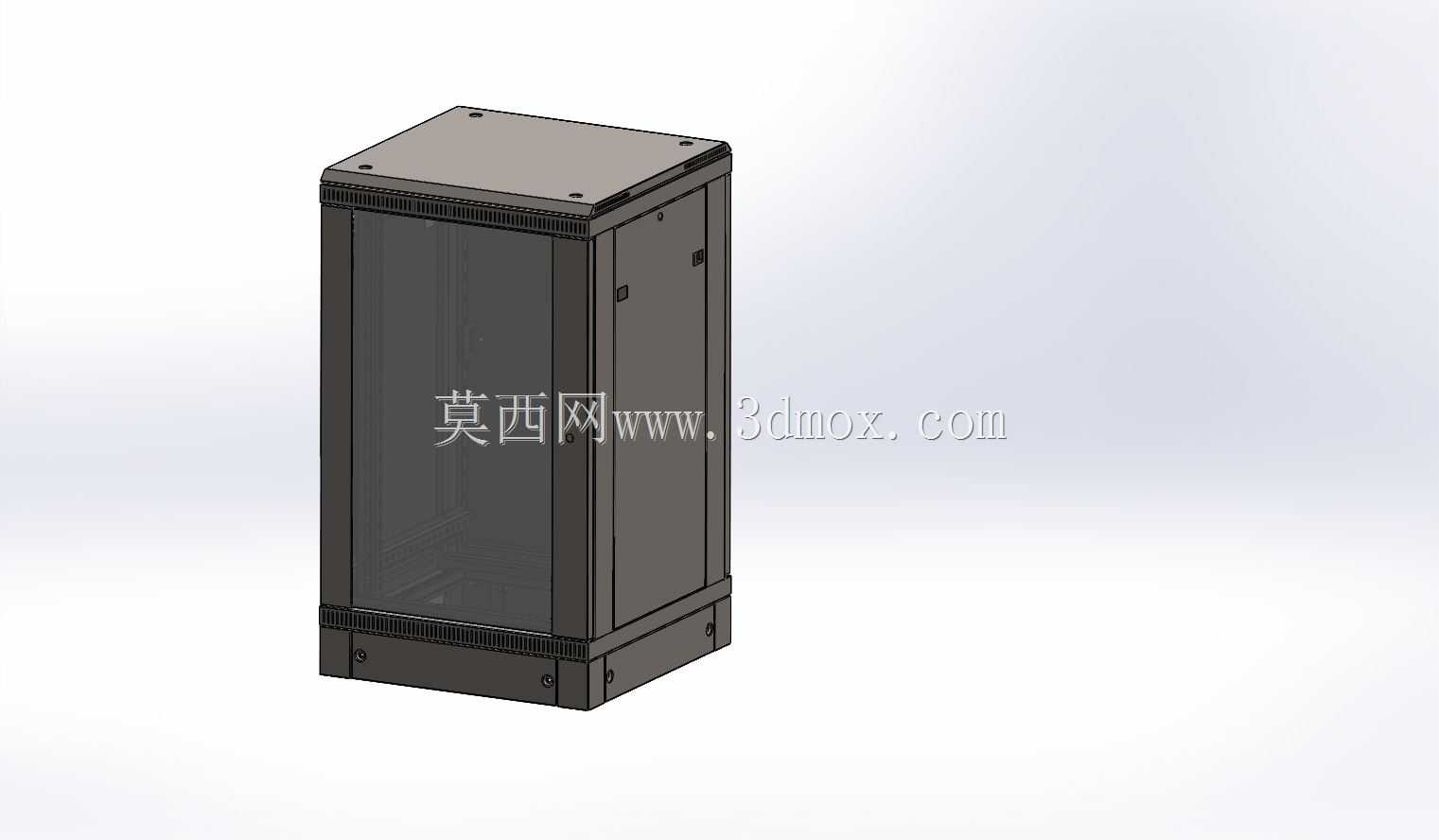

　　该三维作品呈现的是一台落地式19英寸标准机柜，主体为30U规格，深度方向按600mm级柜体进行结构表达，适用于数据机房、弱电机房、厂区控制室、楼宇网络间、监控中心以及工业自动化产线边的设备集中安装场景。机柜在工程中承担的并不是单一“箱体”作用，而是将服务器、交换机、配线架、UPS单元、PDU配电条、理线架、工控主机及相关通讯模块统一纳入标准安装空间，使设备承重、走线、散热、检修和现场防护形成完整系统。

　　从实际选型角度看，19英寸机架是弱电与IT设备布置中最常见的安装基准。模型内部按标准U位间距预留设备安装面，前部两侧立柱可根据设备深度进行前后调节，方便不同品牌交换机、机架式服务器或配线架在同一柜体内混装。30U高度能够覆盖中小机房单柜部署需求，既可以作为独立网络柜使用，也可以在多柜并排布置时作为接入层、汇聚层或监控设备柜。600mm级深度更偏向网络与弱电应用场景，适合安装深度较浅的交换机、理线装置和标准通讯设备；若现场需要容纳深机箱服务器，则应在选型阶段复核导轨行程、后部线缆弯折半径以及柜门关闭后的安全间隙。

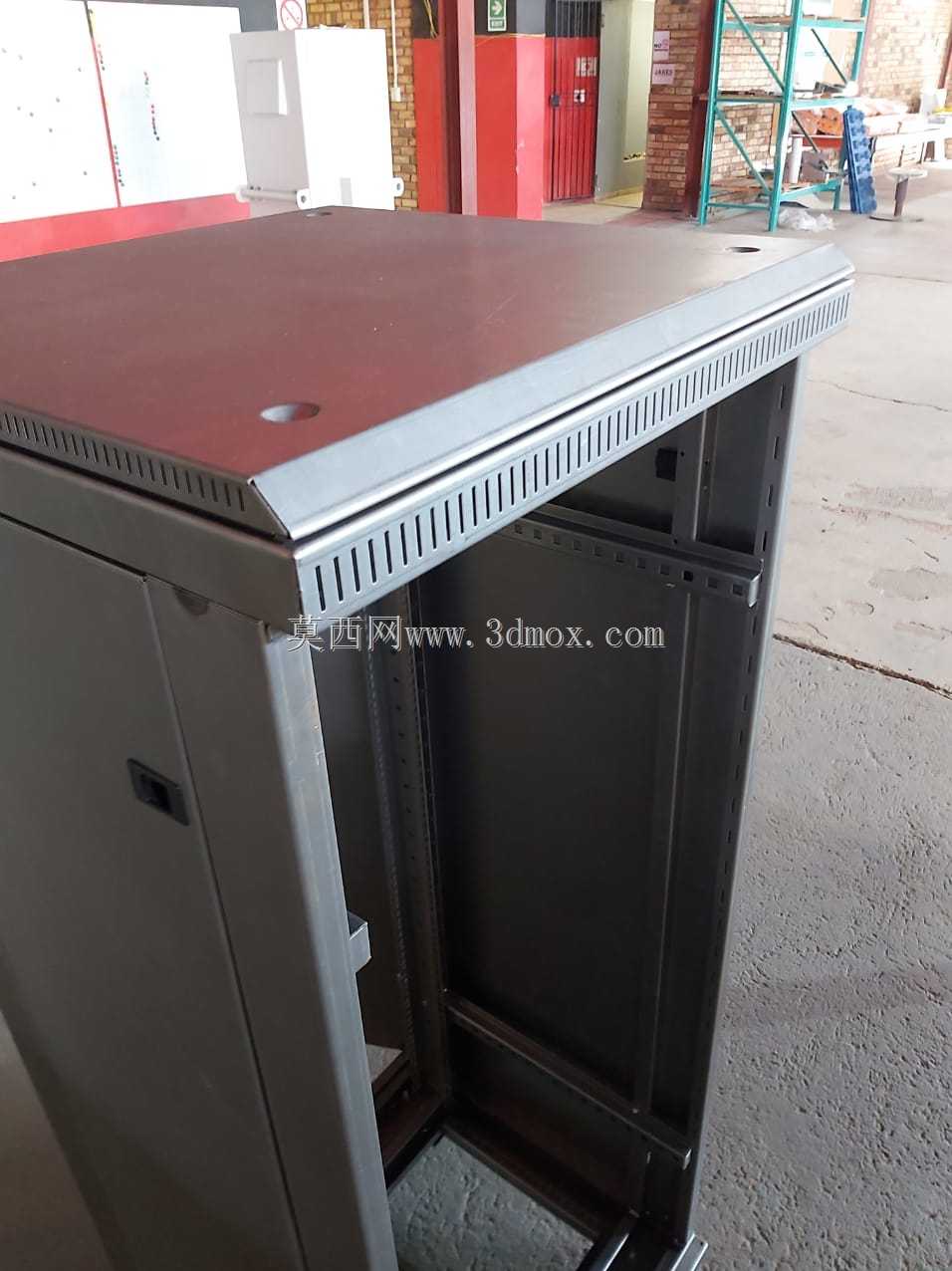

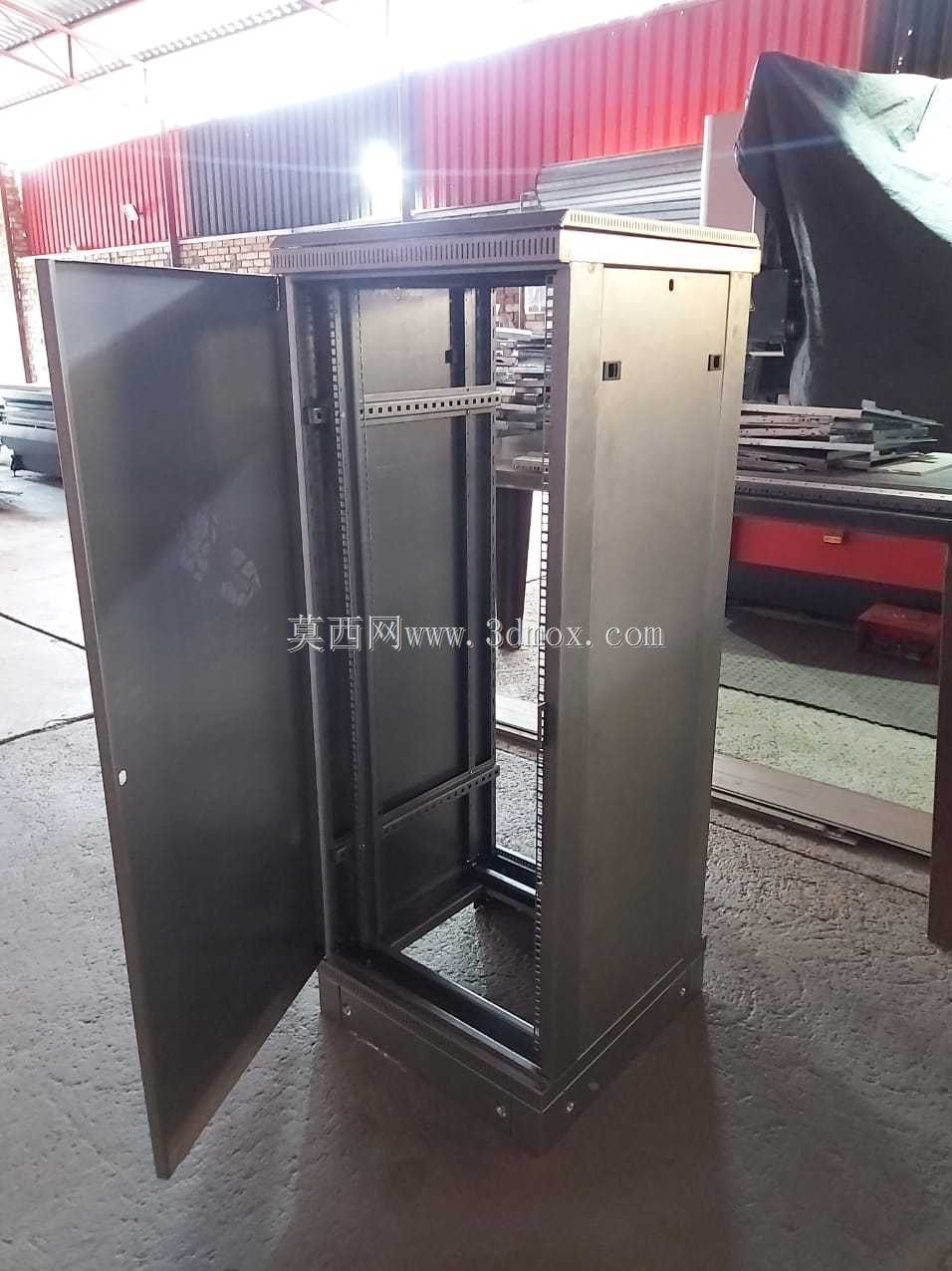

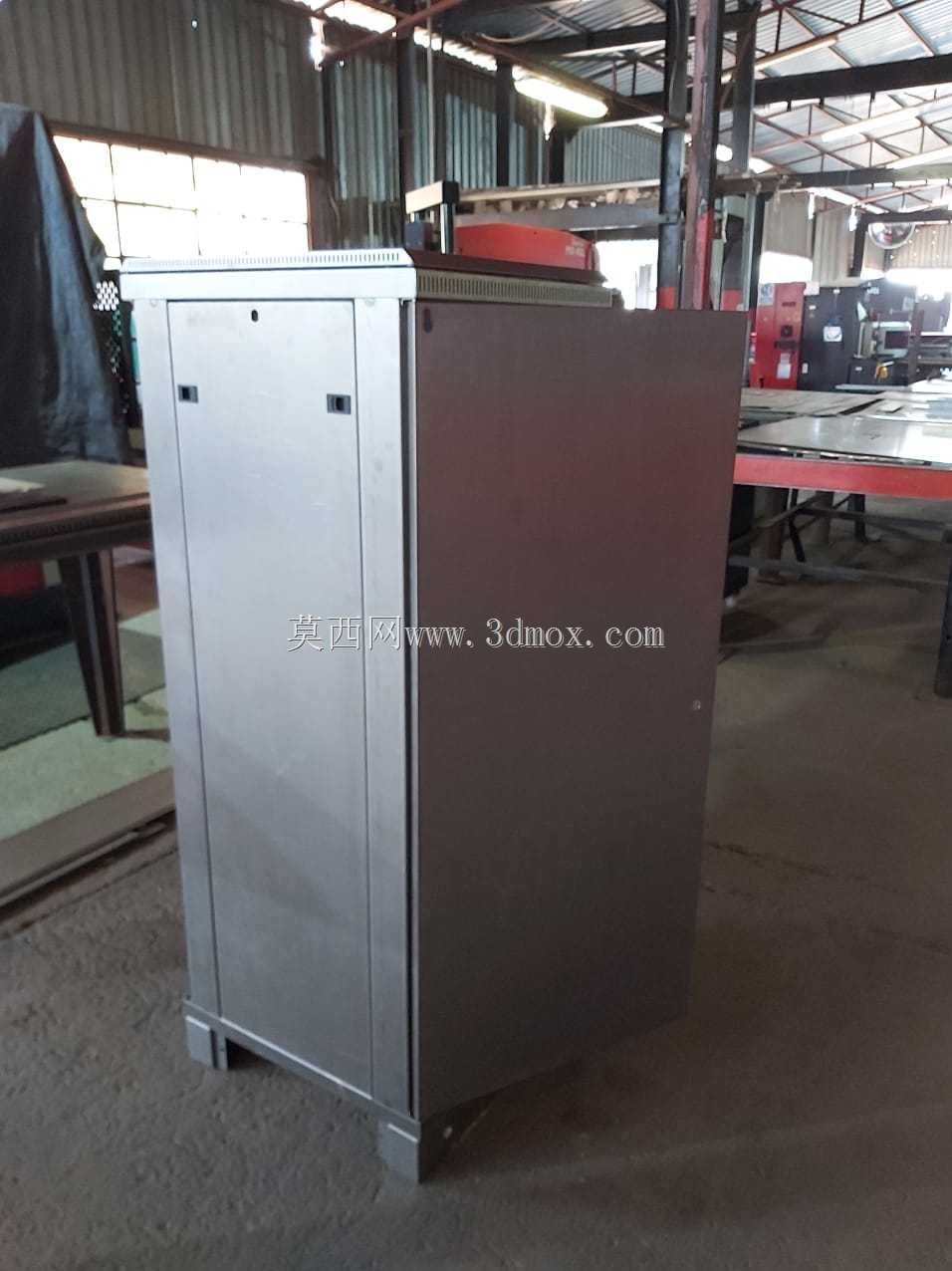

　　柜体外形采用立式长方体钣金结构，顶部为封闭顶板，底部设置承重底座与进出线区域。前侧为大面积透明或网状可视门结构，便于运维人员在不开启柜门的情况下观察设备状态指示灯，同时兼顾通风路径；侧板与后门采用可拆卸或可开启形式，方便现场将柜体并入成列布置，也利于后期从侧后方进行线缆整理。柜体四角、门框和立柱位置均体现了钣金折弯、加强和连接关系，避免模型只停留在外观包覆层面，而是能够反映真实机柜的装配逻辑。

　　结构设计上，机柜的核心受力部位不是外门板，而是内部前后立柱、底部框架和顶部框架。立柱承担设备自重与动态拉拔载荷，底部框架负责将载荷传递到地面，顶部框架则维持柜体整体方正，减少运输和就位过程中的扭曲。对于需要满载安装交换机、UPS或电池模块的场景，工程人员通常会重点核对立柱厚度、底座焊接或拼接方式、地脚接触面积以及并柜连接件位置。该模型在外观上保留了底座、门框、顶盖、侧板和安装立柱的分区，可作为后续细化钣金展开、开孔图、焊接件拆分和BOM编制的基础。

　　散热与走线是机柜使用中不可割裂的两部分。前门板的通透区域、柜体下部通风结构以及后部空间共同构成冷热交换通道；在设备发热量较低的网络间，自然通风即可满足要求，在服务器密度较高时，则需要在顶部或柜内补充风扇单元，并配合冷热通道组织。线缆从底部进入柜体后，可沿竖向理线区上升至各U位，电源线与数据线宜分侧布置，减少交叉缠绕。模型中若进一步细化，可在后部增加PDU安装位、竖向理线槽、接地螺柱和顶部通风孔，这些细节直接决定现场交付后的可维护性。

　　安装边界方面，柜体就位不能只按外形宽深高核算占地。前方需要保留柜门开启和设备抽拉空间，后部应留出人员接线、检修和散热回风距离；柜体上方需考虑桥架或顶部走线空间，底部则要确认防静电地板、槽钢底座或地面找平条件。多柜并排安装时，还要复核侧板拆卸、并柜板连接、柜门开启角度以及列头柜、配电柜之间的维护通道。对于震动环境或公共区域使用场景，柜体应与地面可靠固定，并通过接地铜排将门板、侧板、框架纳入等电位连接。

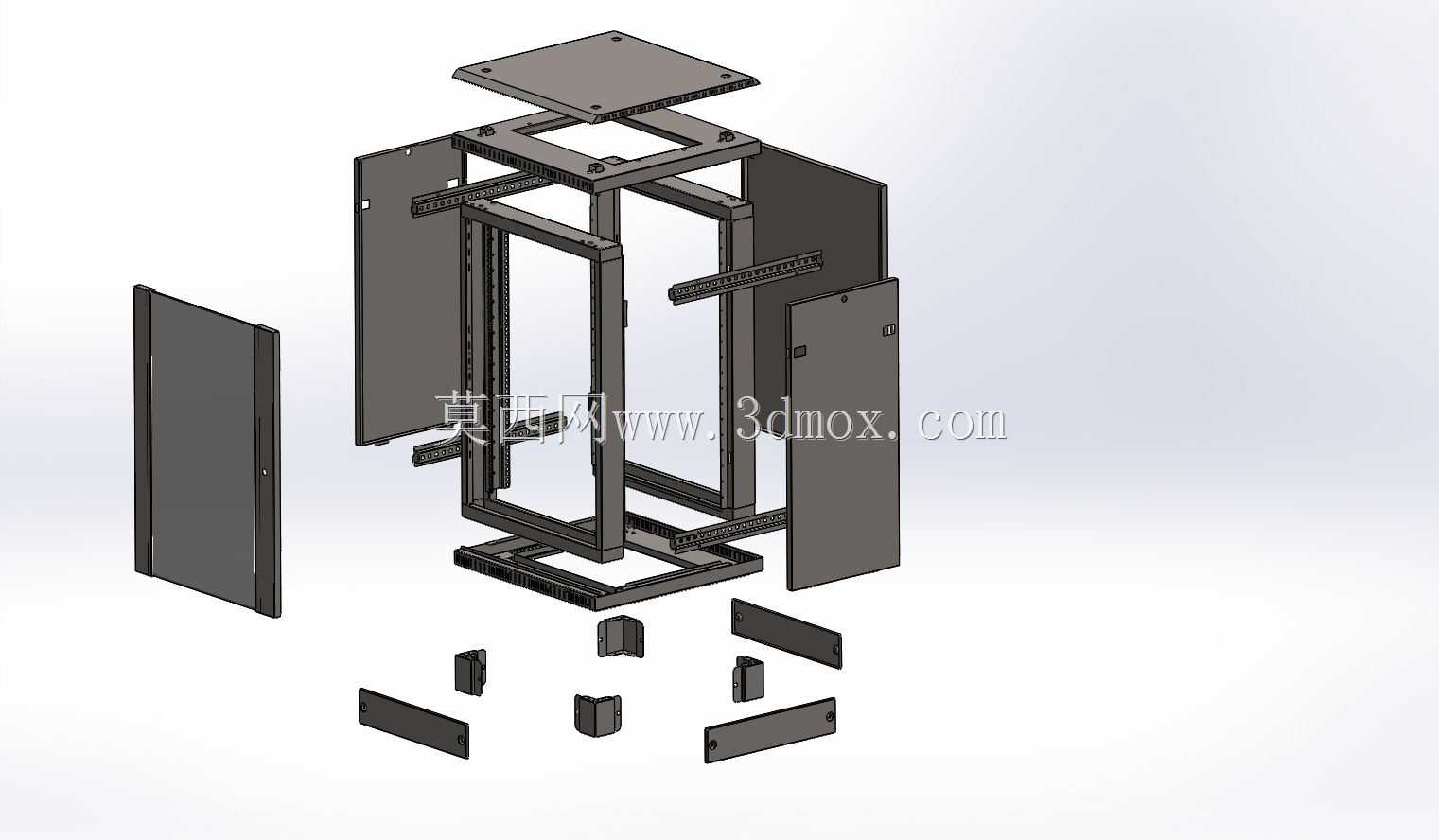

　　从三维建模角度看，这类产品适合采用骨架基准加钣金件拆分的方式构建：先确立19英寸安装孔位、U高间距、外形宽深高和门轴位置，再分别建立顶板、底板、立柱、门板、侧板、锁具和通风件。建模时应特别注意门板与框架的间隙、铰链旋转范围、可拆卸侧板的搭接关系以及底座安装孔位置，因为这些结构会直接影响工程图输出和现场装配。整体来看，该模型适合用于机房布置校核、弱电设备选型展示、柜体结构方案沟通以及钣金机柜设计参考。
