IPSC竞技射击皮带挂载支架结构

　　这套挂载支架的结构开发，出发点是竞技射击场景里腰带系统长期存在的皮带固定与载荷分配问题。在IPSC比赛的快速拔枪、换弹匣、移动转场动作中，装具不能出现晃动、下坠或沿腰带滑移，否则会直接影响射手的动作节奏；而普通皮带夹往往只靠单点压紧，挂载弹匣套、枪套或附件包后，受力集中在皮带局部，长时间使用容易出现皮带变形、夹具翻转。该吊架采用整块板式承托思路，把附件载荷从窄小的卡扣接触面扩散到整块底板上，再通过teklok标准孔位与挂载接口连接，使皮带、吊架和上部装具形成稳定的刚性连接。

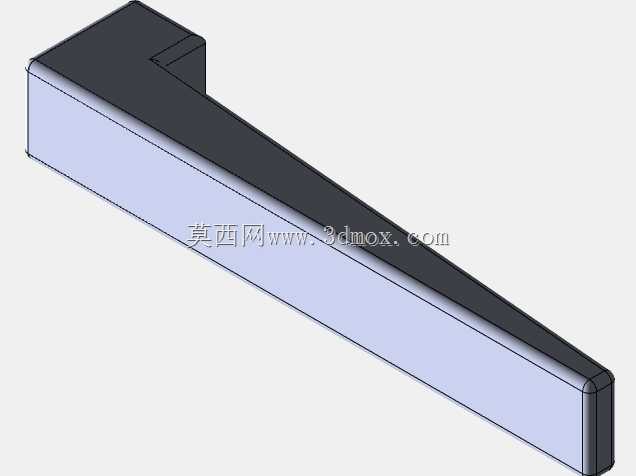

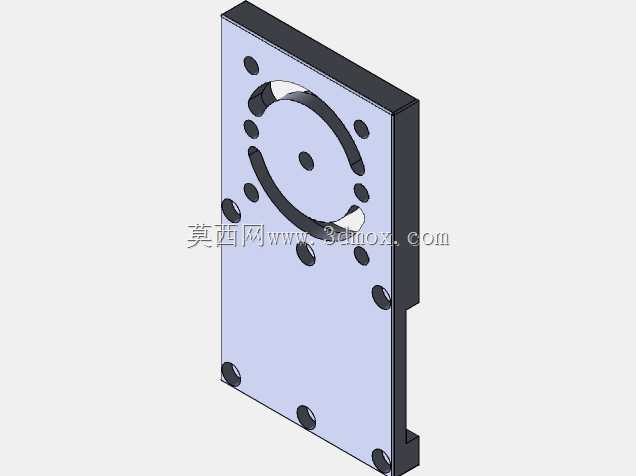

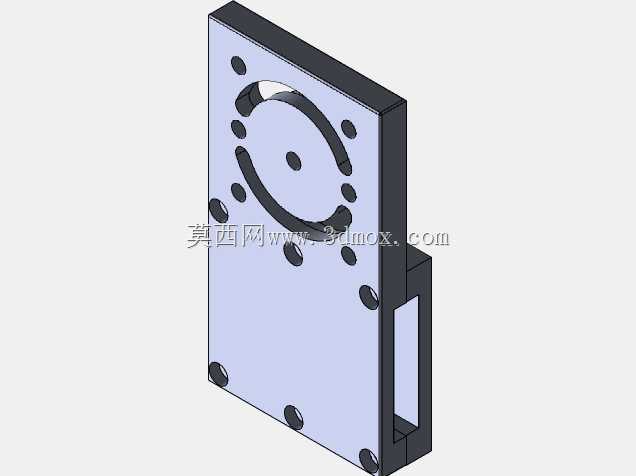

　　从实际使用边界看，孔间距按1.5英寸宽皮带的适配关系布置，既覆盖竞技腰带常用宽度，也保留了与主流teklok背夹互换的安装条件。底板上的孔系不是随意排布：靠近边缘的孔用于穿接固定件，中部孔位承担与装具背板的对位，局部沉孔或台阶结构则用于容纳紧固件头部，避免螺钉凸出摩擦皮带或射手衣物。支架一侧延伸出的低位挡边，可在皮带穿入后形成上下包覆，限制吊架绕固定点翻转；这种约束在射手快速跑动、急停和拔装附件时尤其关键，因为装具受到的不仅是静载荷，还有反复冲击和侧向拉扯。

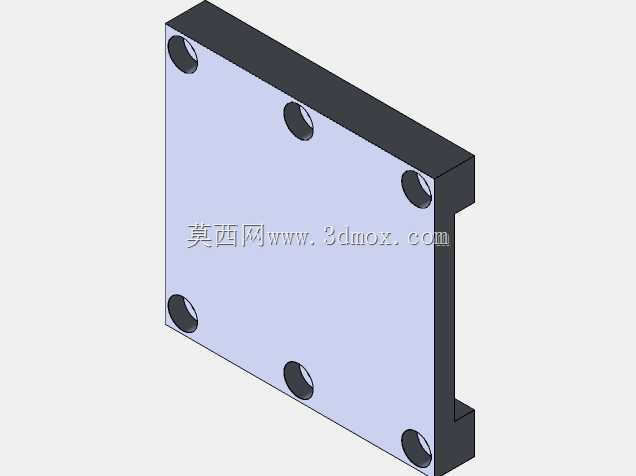

　　外形上，支架没有采用多余的曲面装饰，主体为平板加局部加厚块的组合，轮廓线围绕安装空间和避让需求展开。板面厚度方向承担主要弯曲载荷，当弹匣套或枪套悬挂在外侧时，载荷会对底板形成悬臂力矩，若板厚不足，支架会沿皮带方向翘曲；因此模型在受力较大的连接区保留了较宽的实体截面，而在非受力区通过开孔减轻重量。竞技装备对重量敏感，射手腰带上每增加不必要的质量，都会在长时间赛程中转化为额外负担，所以开孔位置避开了螺钉连线和载荷传递路径，兼顾刚性与轻量化。

　　设计思路上，先确定的是皮带通道和teklok接口，而不是先做外形。皮带穿入方向决定了支架的长边布置，装具安装面则需要与腰带外侧保持平行，使枪套或弹匣套处于自然拔取角度。若安装面相对皮带倾斜，射手拔取时手腕会被迫补偿角度，重复动作下容易形成不一致的肌肉记忆。模型中各孔位的中心距、边距和孔径关系，都围绕可装配性展开：边距过小会导致板材开裂或紧固件拉穿，边距过大则增加外形尺寸并可能与相邻装具干涉。

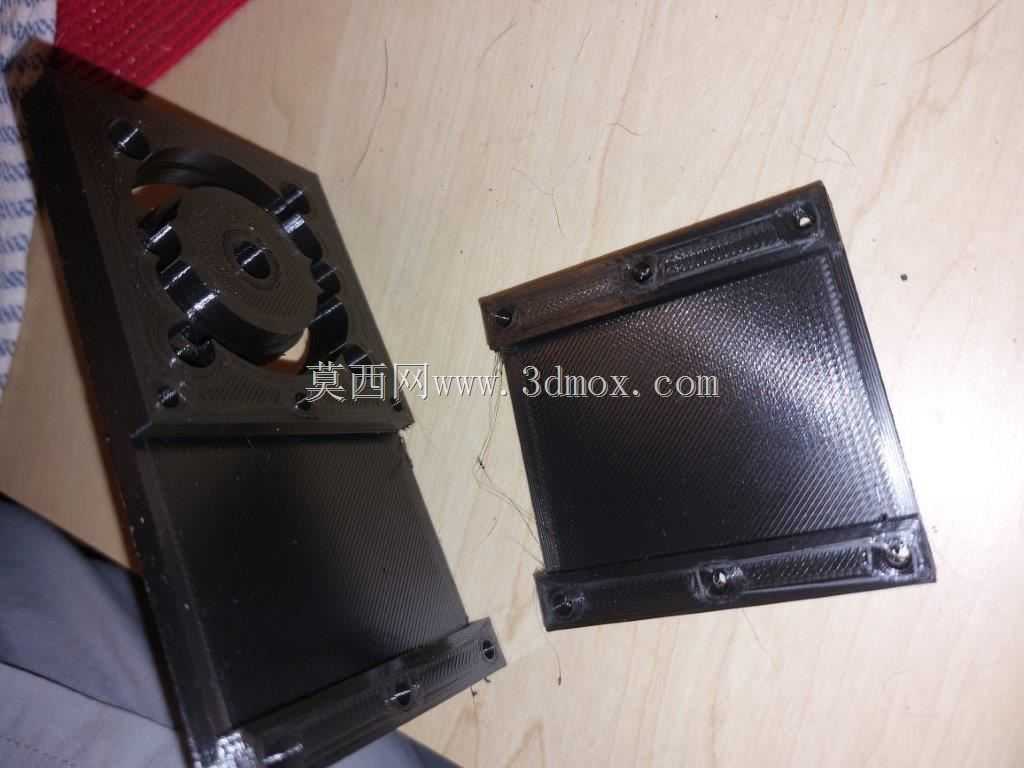

　　在安装方式上，该支架既可以作为独立皮带吊架使用，也可作为装具背板与腰带之间的转接板。上部装具通过螺钉锁定到板面，teklok夹或等效背夹从另一侧压紧皮带，形成“装具—支架—皮带”三层受力链。皮带穿过支架后，下部挡边承担竖向支撑，固定件承担夹紧和定位，两类约束分工明确。与单纯依靠背夹齿纹咬住皮带的方案相比，板式吊架增大了接触面积，皮带表面的局部压强更低，对尼龙腰带、皮革腰带或内层加强腰带都更友好。

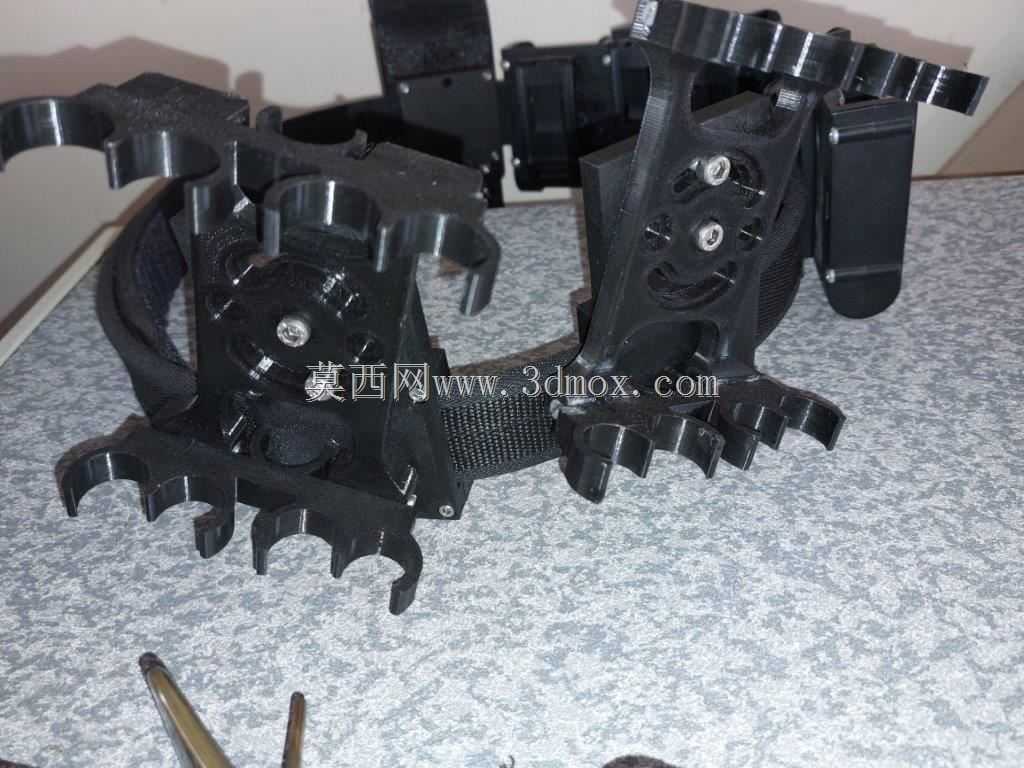

　　应用场景并不局限于单一附件。凡是需要在1.5英寸宽战术腰带上固定的IPSC相关装具，例如弹匣套、枪套背板、多功能工具包或附件挂载板，都可以借助该孔系完成转接。结构工程师在复用这类模型时，应重点核对三个边界：一是皮带实际厚度与通道高度是否匹配，过松会产生窜动，过紧则穿装困难；二是上部装具螺钉孔是否与teklok标准孔位重合或发生冲突；三是挂载后的重心是否尽量贴近腰带，重心外移会放大翻转力矩。

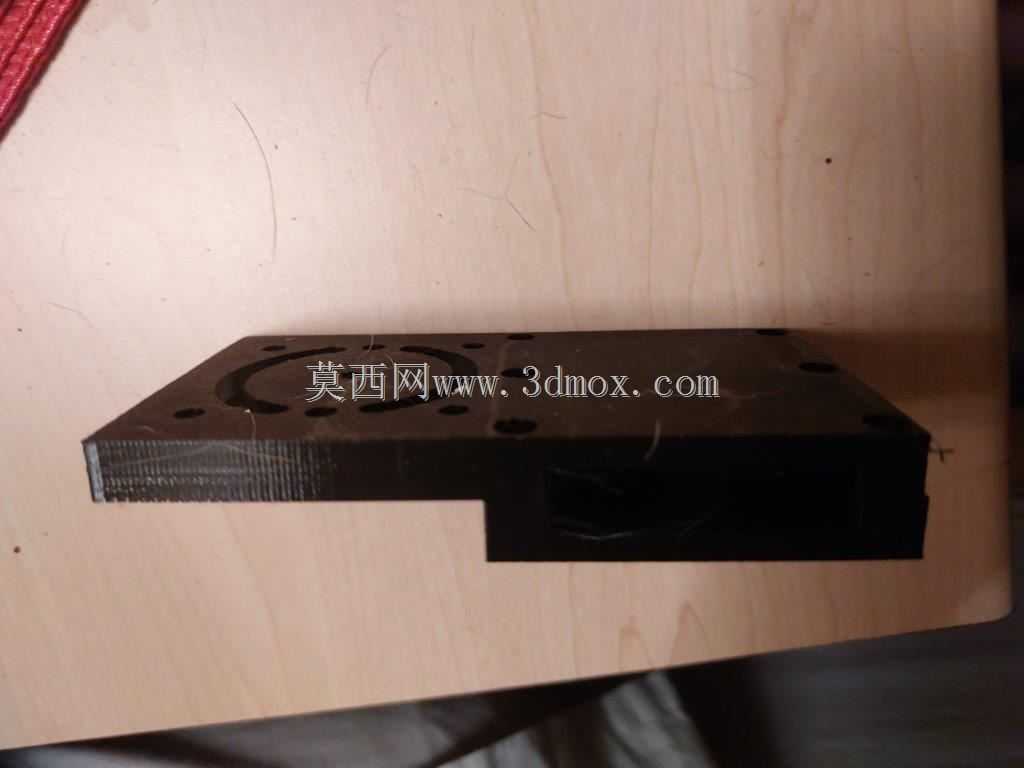

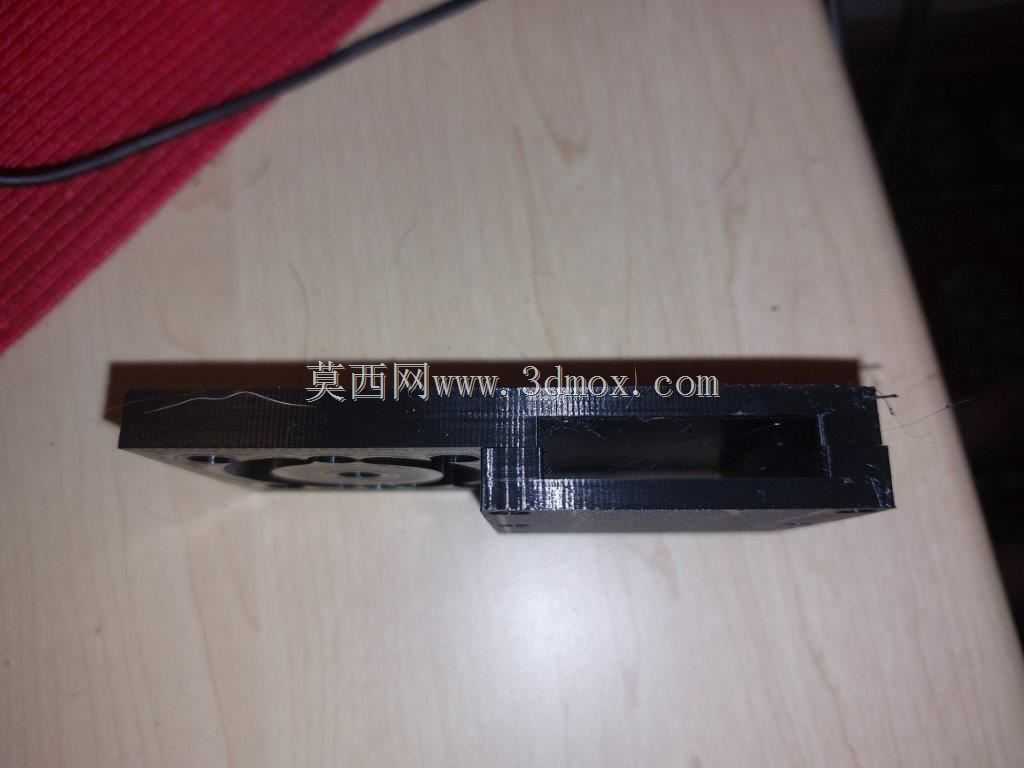

　　从维护和制造角度看，平板式结构也便于采用板材加工或增材制造。若使用金属板材，轮廓和孔位可通过激光切割、铣削完成，折弯或焊接需求较少；若使用尼龙、碳纤维增强材料打印，则需关注层纹方向与受力方向的关系，悬臂较大的区域应让层线尽量沿载荷传递方向布置。模型中较厚的连接块可提高螺纹啮合长度，避免直接在薄板上攻丝导致牙数不足。对于需要频繁调整装具位置的训练场景，孔系还提供了多档对位可能，射手可根据拔取习惯微调附件高度和左右位置，而不必更换整套腰带系统。

　　整体来看，这个吊架的核心价值不在复杂外观，而在于把竞技腰带上的离散载荷转化为可控的面接触约束。它通过标准孔位、皮带包覆边和加宽承托板的组合，解决装具晃动、皮带局部受压和快速动作中的定位问题，结构简洁，安装边界清晰，适合作为IPSC腰带挂载系统中的基础转接件进行二次设计与装配验证。
