Triton路由器英制孔位替换底座

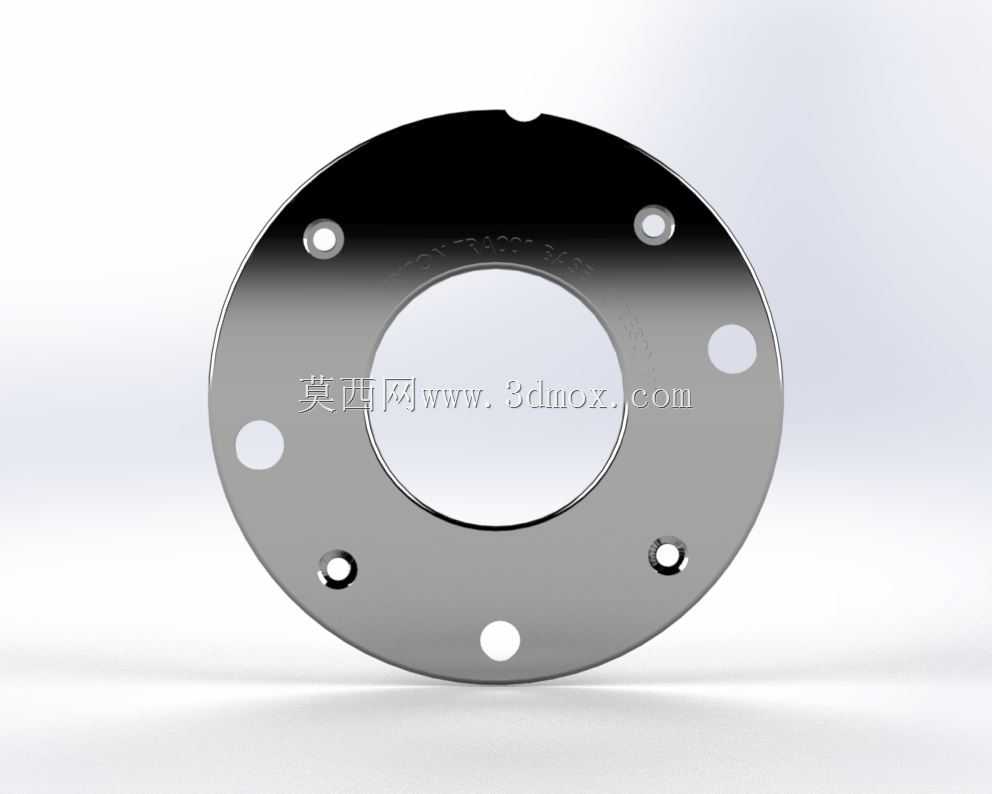

　　这套环形法兰式底座结构，是针对Triton TRA001设备配套路由器做的替换支撑件，最初的设计出发点很明确：原厂原配底座长期使用后出现磨损、孔位滑牙或者边缘磕碰变形时，不用整套更换主机，直接通过增材制造的方式打印出适配件完成替换，大幅降低现场维护的备件成本。

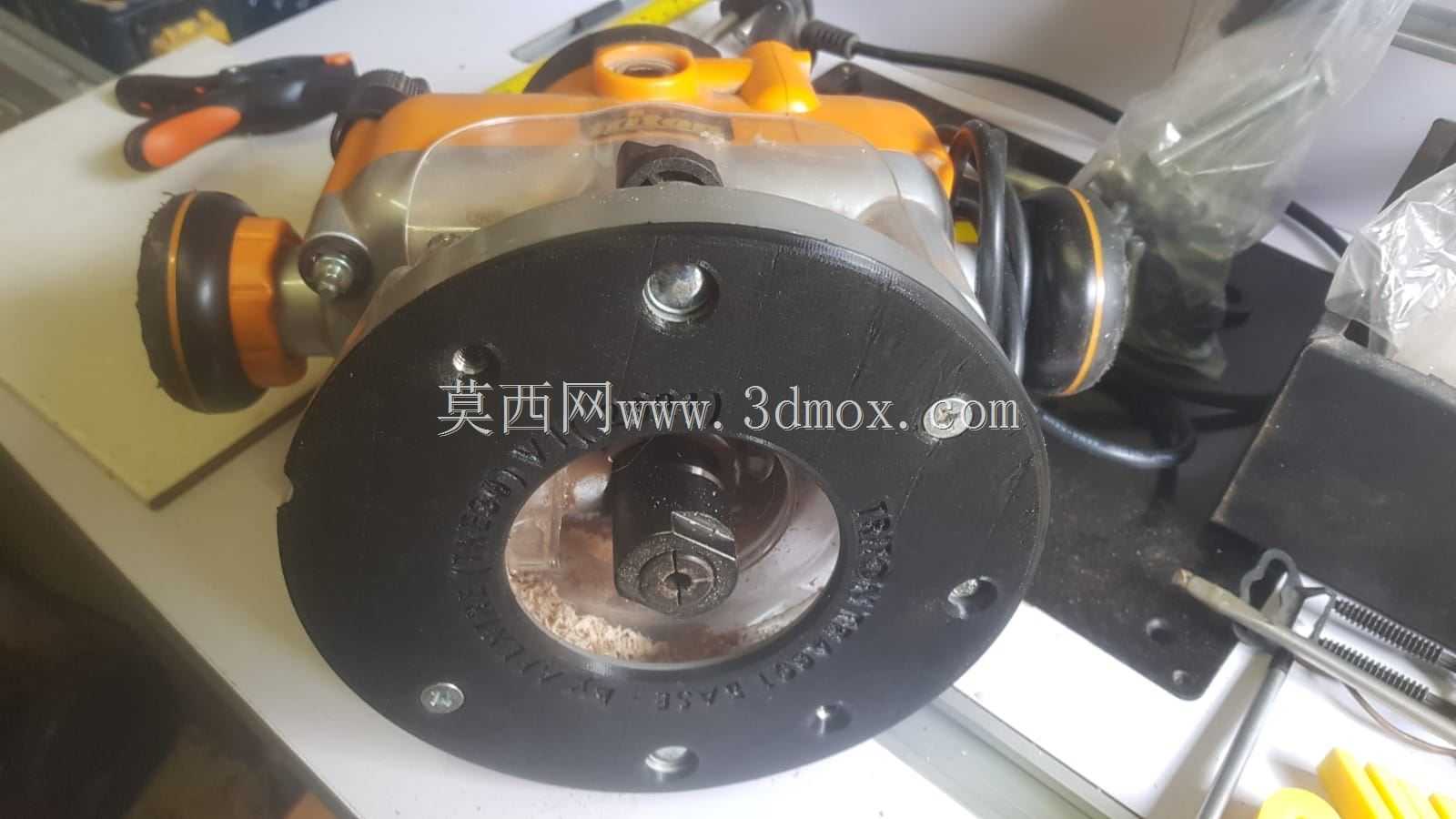

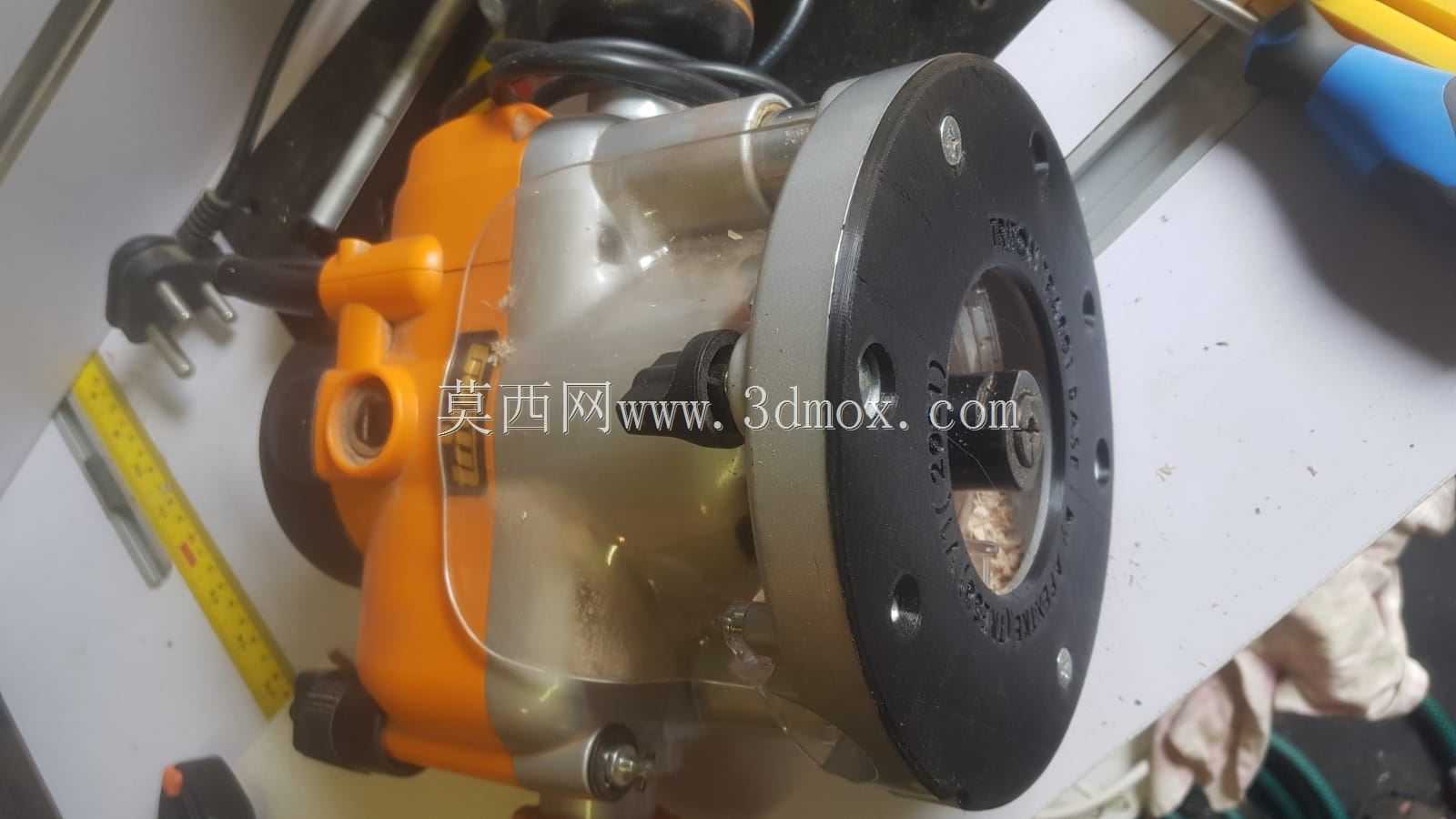

　　从实际使用场景来看，这类底座常年装在木工修边、开槽作业的工作台面上，作业过程中路由器主机要沿板材进给，底座直接贴靠工件表面滑动，既要承受主机下压的轴向载荷，也要抵消铣刀切削木材时带来的侧向扭力，所以整个盘体没有做多余的镂空减重，采用整圈连续的环形实体结构，保证受力时不会出现局部翘曲。盘体中心开出大直径贯通圆孔，这个孔位完全避让路由器的铣刀伸出路径，作业时刀具从中心孔穿过接触工件，盘体底面全程平贴在待加工木板表面，进给过程中不会卡滞木屑，也能给操作人员提供稳定的平面依托，控制下刀深度不会出现偏移。

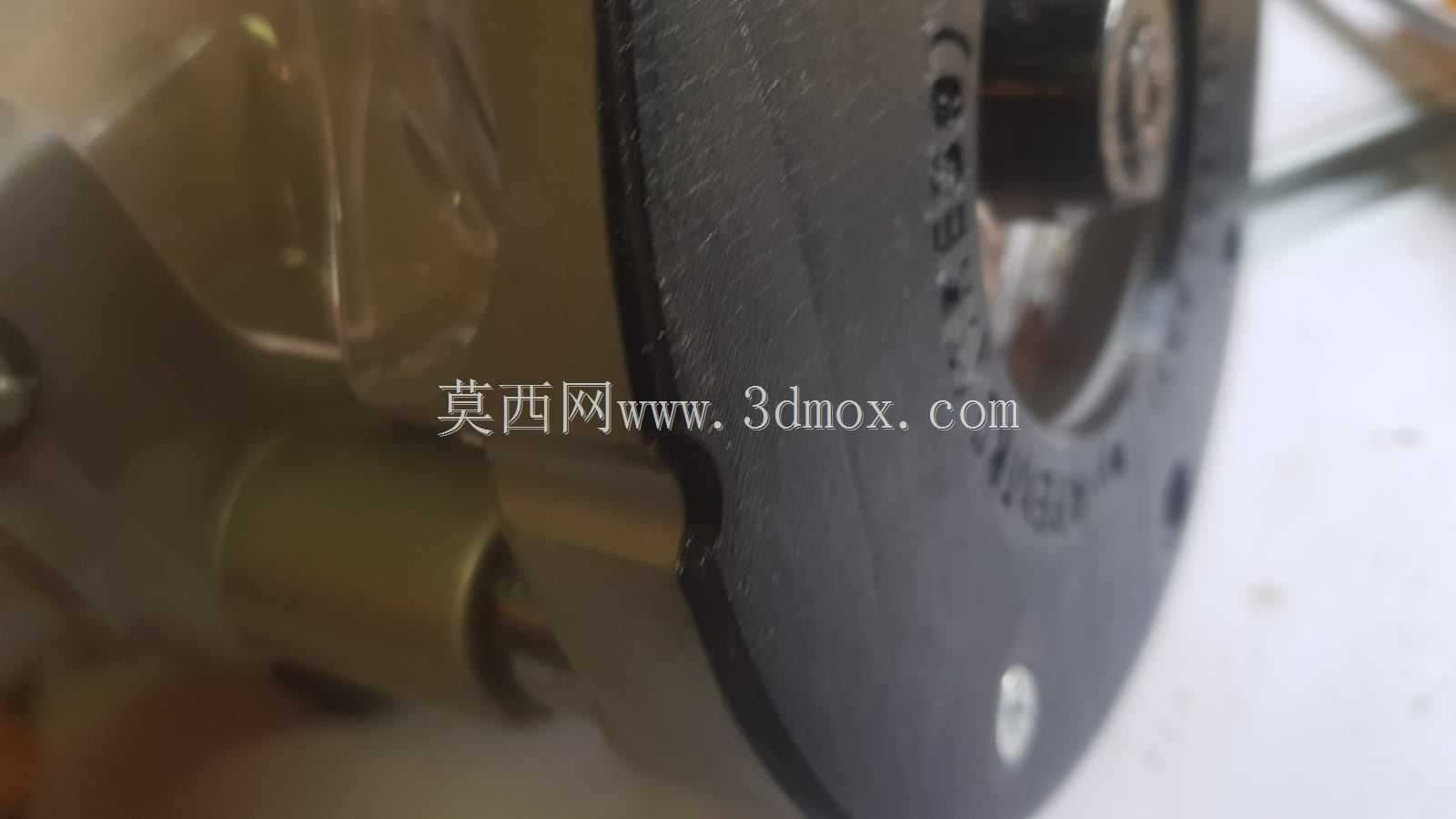

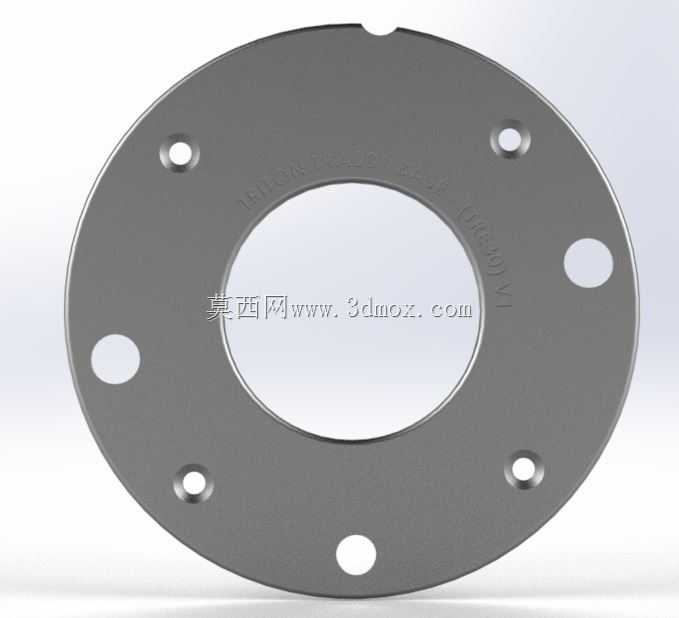

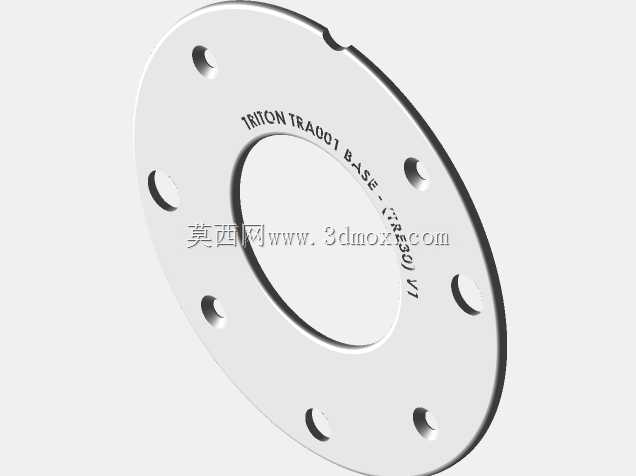

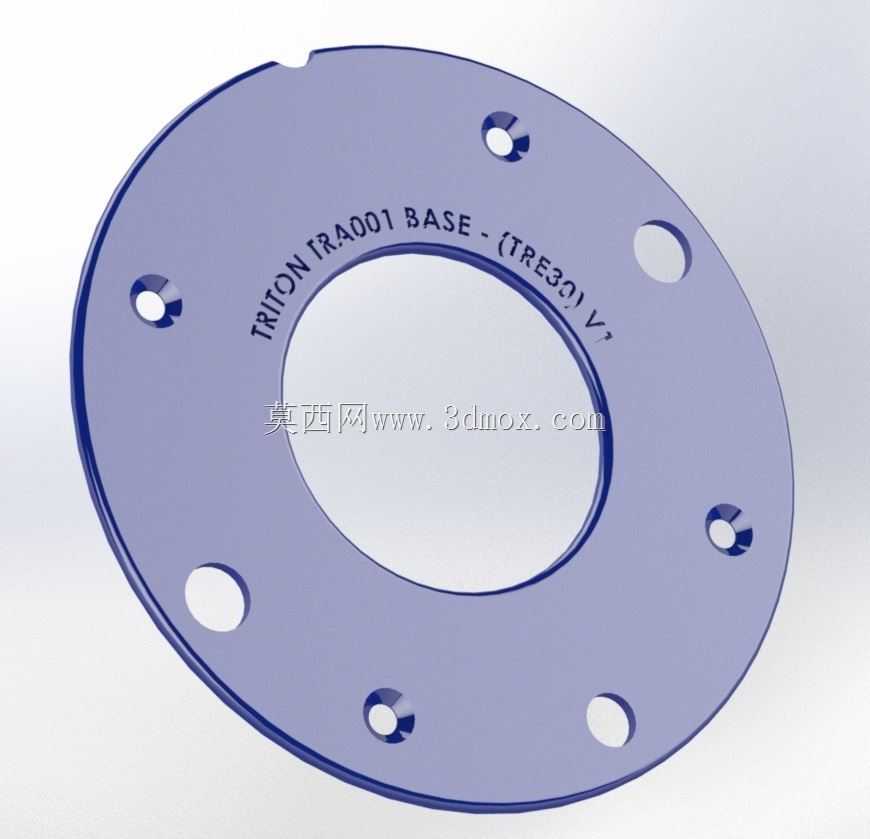

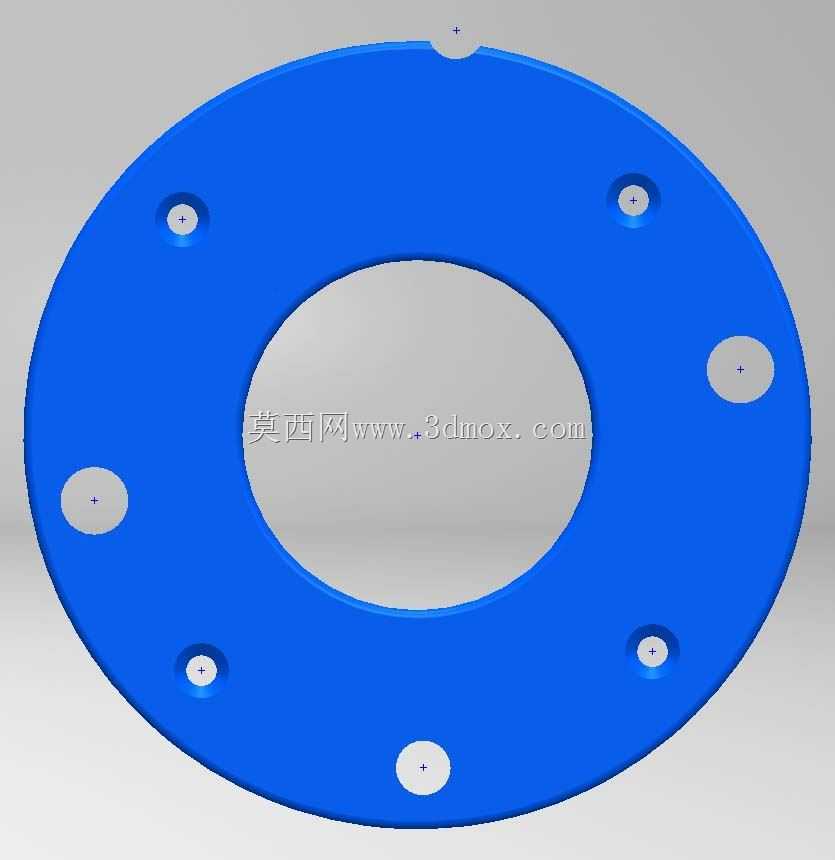

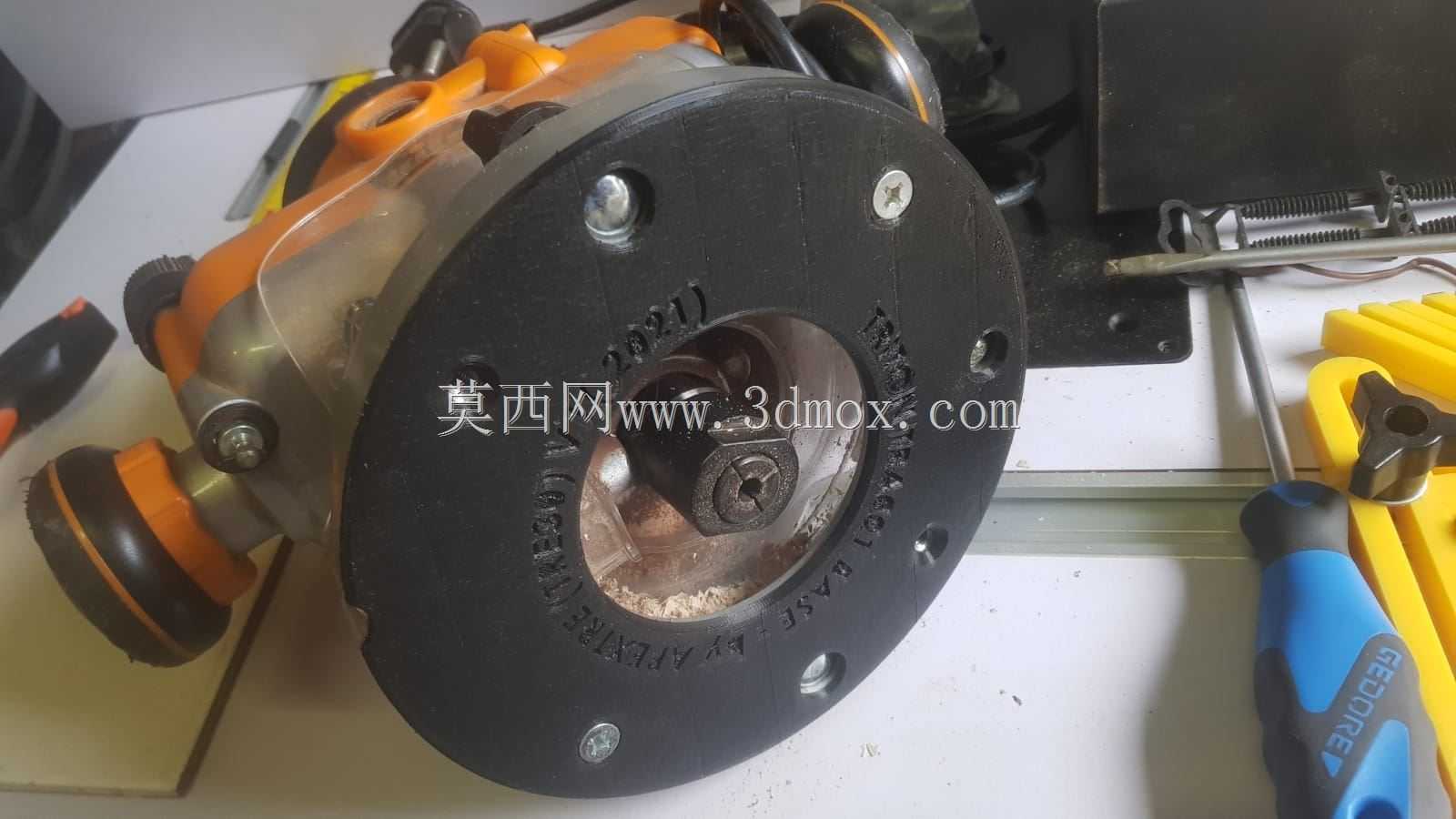

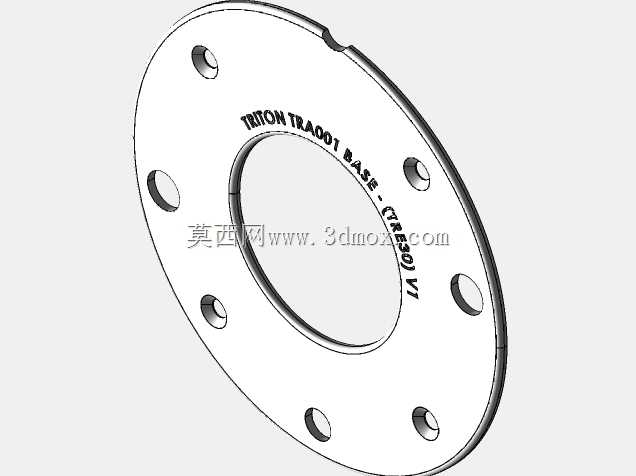

　　孔位设计是这个零件最核心的适配要点，所有安装孔全部采用英制尺寸规格，和公制底座的孔距、沉孔深度完全不通用。盘面上沿圆周均匀分布多组安装点位：其中六处带沉台的通孔对应路由器主机底部的固定螺丝，沉孔深度刚好让螺丝头完全沉入盘体表面以下，不会突出底面刮花加工工件；另外几处浅定位孔对应主机底部的定位销柱，装配时先把定位销对准浅孔落位，再拧入固定螺丝，完全不用反复对位调整，装配效率很高。盘体最外圈边缘还做了几处小的缺口定位位，对应原厂底座的卡扣限位结构，装回主机外壳时可以直接卡入定位，不会出现盘体跟随机身转动打滑的问题。

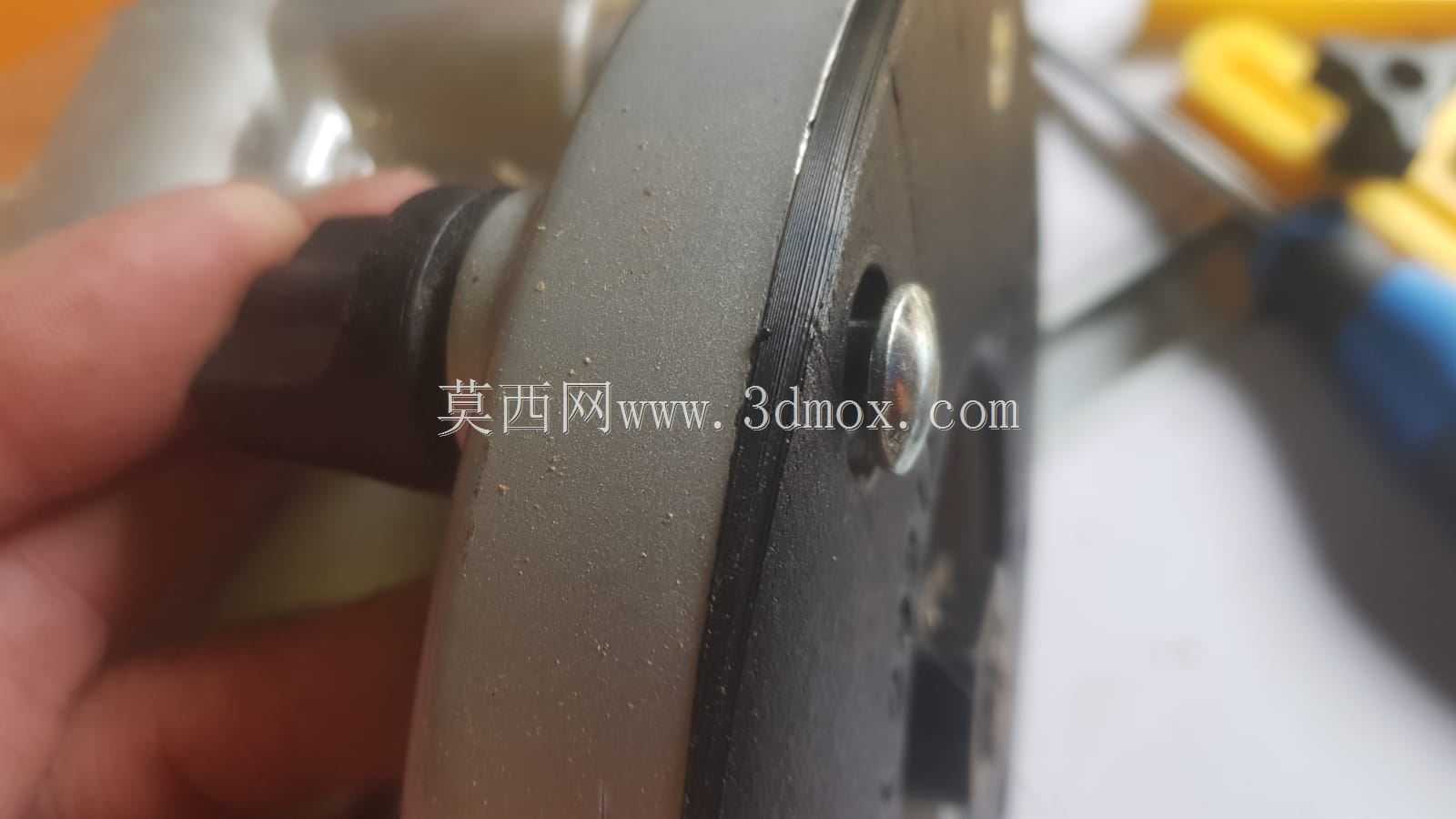

　　设计过程中首先要锁定的就是安装边界：盘体的外圆直径要和原厂底座完全一致，保证贴靠工件滑动时的支撑面积和原配件手感没有区别，不会因为支撑面变小导致作业时机身倾斜；中心通孔的直径既要足够避让铣刀和夹头的活动范围，也不能开得过大削弱盘体的环形结构强度，孔边到外圆的实体宽度保留足够的壁厚，即使用PLA材料打印，长期承受下压载荷也不会出现断裂。所有固定孔的孔距严格按照英制换算后的坐标排布，沉孔的锥角、深度和英制螺丝头的尺寸完全匹配，不会出现螺丝锁附后凸起、或者孔位错位装不上的问题。盘体的厚度也和原厂底座保持一致，保证路由器安装后主轴到工件表面的基准高度没有变化，之前调好的下刀深度不用重新校准，替换后可以直接上手作业。

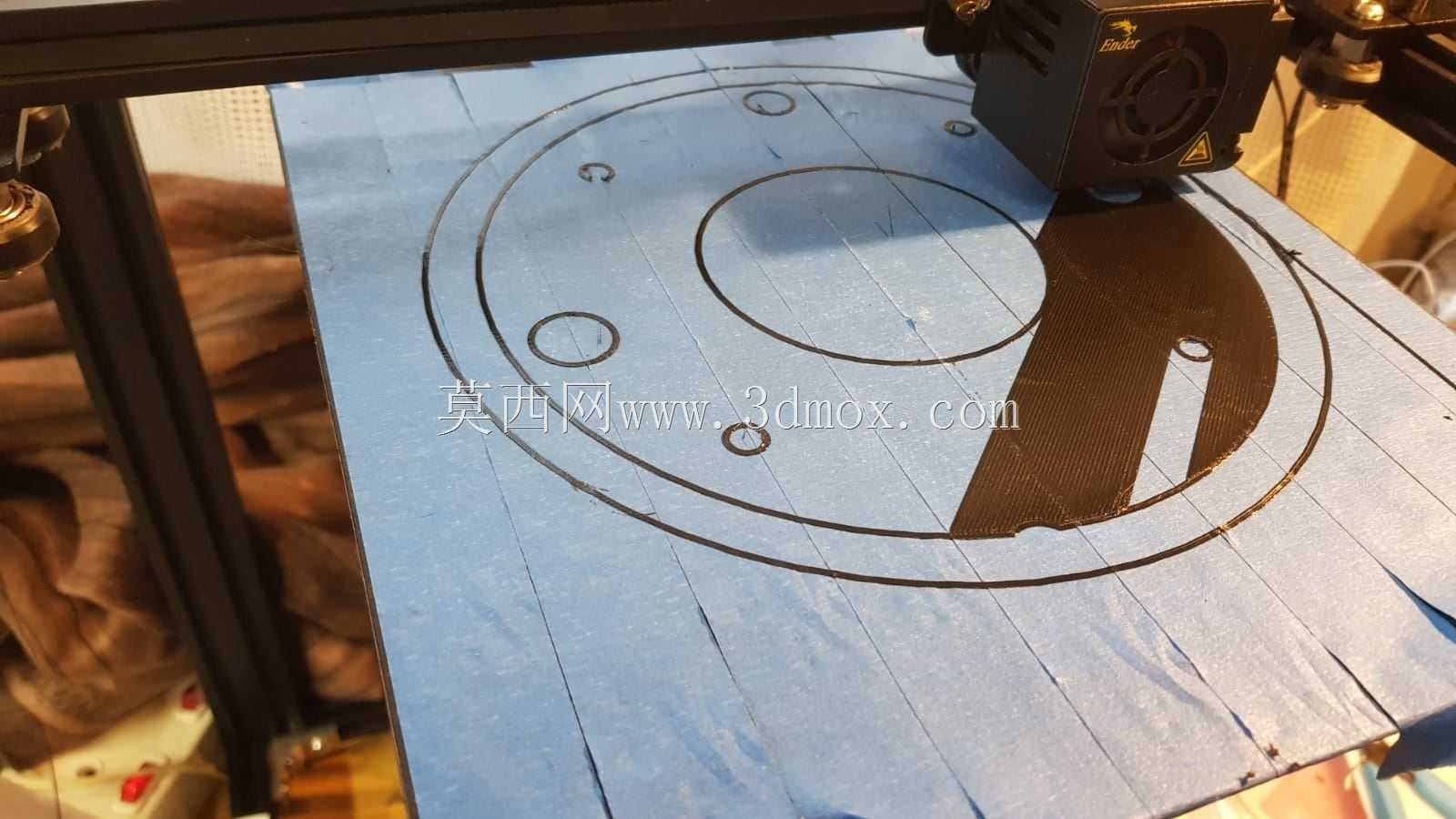

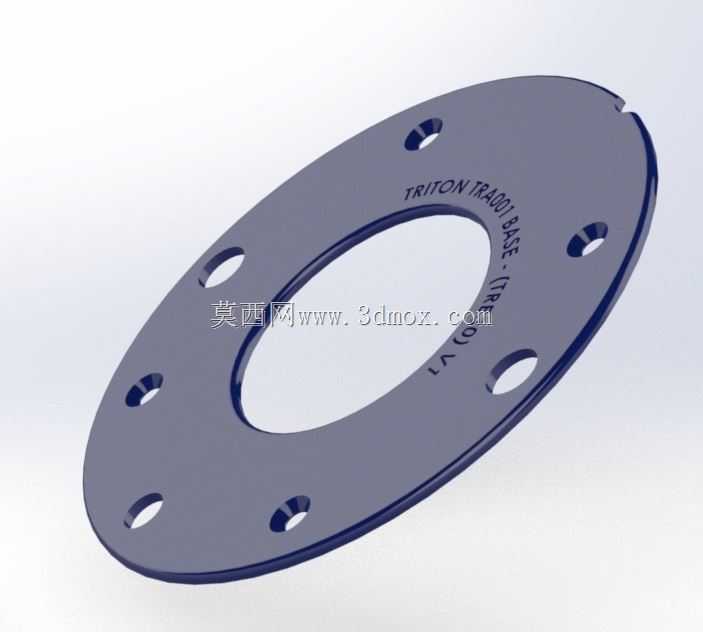

　　面向3D打印的工艺适配也做了对应考量，整个盘体是等厚的扁平环形结构，打印时可以平放在成型平台上，不需要添加支撑，盘面的沉孔、定位孔全部是垂直方向的贯通结构，打印完成后只需要去掉少量毛边就能直接装配，不用二次机加工。PLA材料的摩擦系数适中，在木材表面滑动时顺滑不涩，同时有足够的刚性支撑主机重量，日常木工开槽、修边、仿形跟踪作业的载荷完全可以覆盖。这类替换件在小型木工工坊、DIY作业场景里实用性很强，备件不用等待原厂发货，测出孔位参数后直接打印就能快速完成设备修复，减少停机等待的时间。
