汽车离合器制动踏板行程止动制动片结构

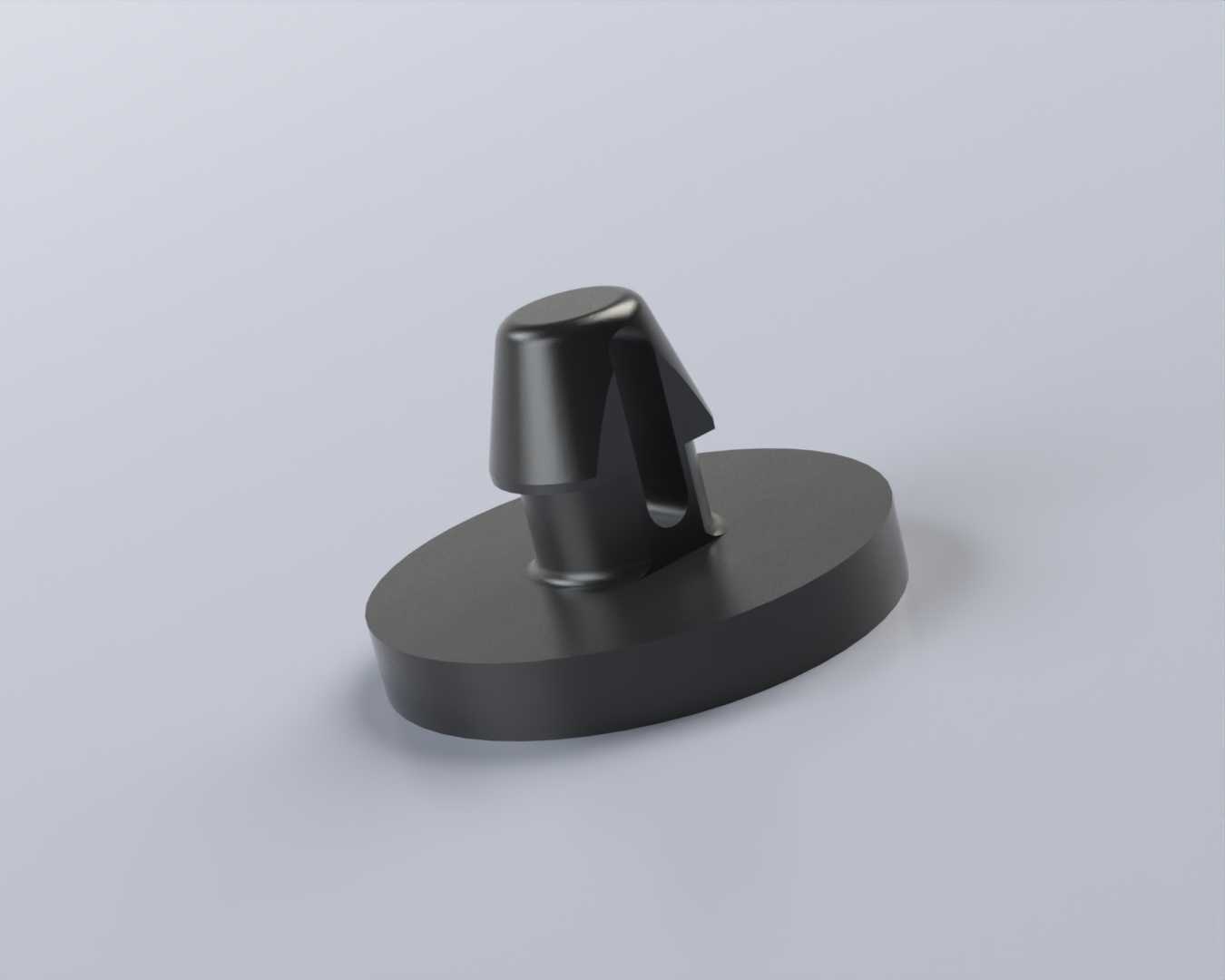

　　在乘用车辆的驾驶舱操控系统中，踏板区域的行程限位与信号触发部件直接关联驾驶操作的安全性与反馈手感，本次涉及的制动片部件，安装在离合器或制动踏板行程止动器的末端位置，承担着机械硬限位与制动灯开关触发的双重作用。从实际装车场景来看，该部件位于踏板臂的运动行程末端，当驾驶员踩下制动踏板至设计最大行程时，踏板臂上对应的接触端面会与该制动片完成刚性接触，一方面阻挡踏板继续超行程运动，避免踏板主缸推杆超出设计推程造成制动主缸密封件损坏、液压回路过载的问题，另一方面在接触瞬间触发安装在对应位置的制动灯开关，接通车辆尾部制动灯的供电回路，向后方车辆传递制动信号。从结构设计逻辑来看，该部件采用了底部圆盘式安装基座加顶部异形接触凸台的组合结构，

　　底部圆盘的直径尺寸匹配止动器安装座的卡槽边界，安装时可直接嵌入止动器末端的固定槽内，圆盘侧面的滚花纹理是为了增大与安装槽内壁的静摩擦力，避免车辆长期行驶过程中因踏板反复冲击造成部件转动、移位，保证接触位置的精度始终处于设计公差范围内。顶部的异形凸台并非规则的圆柱或方块结构，其轮廓是根据踏板臂接触端面的运动轨迹做的随形设计，当踏板运动到末端行程时，接触端面可以与凸台顶面实现面接触，而非线接触或点接触，这样可以大幅降低接触应力，避免长期反复冲击造成部件局部压溃、磨损，延长部件的使用寿命。从安装边界来看，该部件的整体高度需要匹配踏板的设计空行程与有效行程差值，安装完成后，凸台顶面与踏板臂接触端面的初始间隙决定了制动灯开关的触发时机，

　　间隙过大会导致制动灯触发滞后，驾驶员踩下制动踏板一段距离后制动灯才点亮，存在后车追尾的安全隐患；间隙过小则会导致制动灯常亮，或者踏板无法完全回位，造成制动拖滞、刹车片异常磨损的问题。在材料选择上，这类部件通常采用具备一定韧性与耐磨性能的工程塑料或者粉末冶金材质，既可以承受踏板反复冲击的载荷，不会出现脆性断裂，又能在长期使用过程中保持尺寸稳定性，磨损量控制在毫米级以内，保证行程限位与开关触发的精度不会随使用里程增加出现大幅衰减。在实际的结构验证过程中，需要针对该部件做多次循环冲击测试，模拟整车全生命周期内的踏板操作次数，验证部件的变形量、磨损量是否在设计允许范围内，同时还要验证不同环境温度下的材料性能变化，

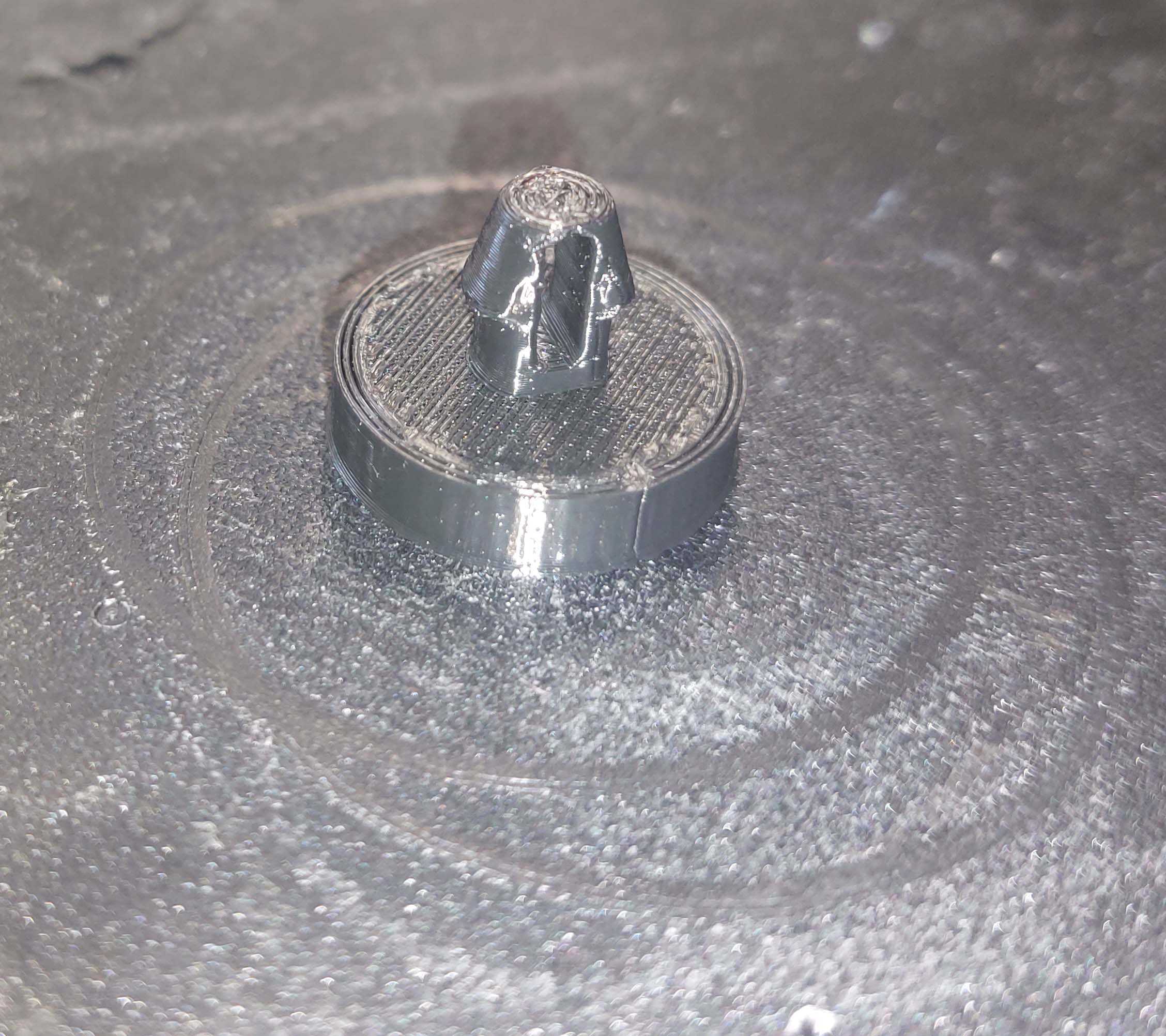

　　避免低温环境下材料变脆出现断裂，高温环境下材料软化造成限位位置偏移。不同于踏板主结构的高强度金属部件，这个末端的制动片属于踏板总成里的精密功能件，尺寸公差通常控制在0.1毫米级别，任何的尺寸超差都可能影响制动信号的触发时机或者踏板的行程手感，在三维建模过程中，需要重点匹配安装基座的卡槽尺寸、凸台的接触轮廓、整体高度这几个核心参数，同时要预留出安装后的调整余量，方便装车时根据踏板的实际装配位置做微调，保证每台车的踏板触发时机都能符合设计要求。
