轻量化镂空星形传动链轮三维设计

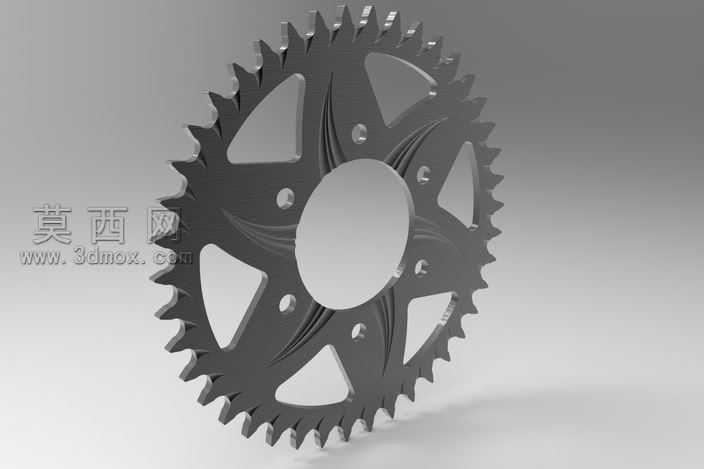

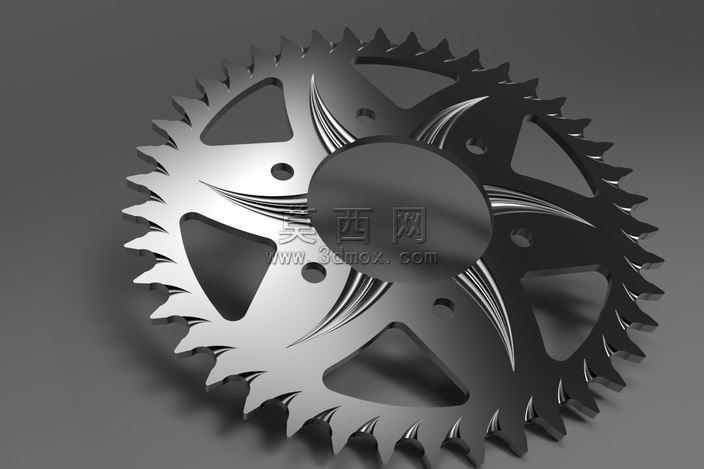

本作品为传动用链轮的三维设计方案，整体采用参数化建模思路完成全流程构建，首先依据链传动啮合标准确定链轮的节距、齿形角、齿顶圆、齿根圆等核心参数，通过草图绘制齿廓轮廓后使用拉伸命令生成链轮基体，再通过圆周阵列完成全部轮齿的均匀排布，保证每一个齿的啮合精度完全一致。结构设计上采用了轻量化镂空方案，在轮辐区域设计了五组对称的三角镂空结构，在不降低整体结构强度的前提下大幅减少了零件重量，同时在轮辐表面设计了流线型装饰凹槽，既提升了视觉层次感，也可在实际加工时作为应力释放槽降低零件变形概率。中心轮毂区域预留了标准安装孔位与定位销孔，可适配常规的传动轴安装需求，轮毂与轮辐之间采用圆弧过渡处理，有效避免应力集中问题。材质渲染阶段选用了抛光金属材质，通过调整金属粗糙度、反射率参数模拟出不锈钢或铝合金的金属质感，轮齿边缘做了细微的倒角高光处理，还原真实机加工零件的表面效果，背景采用中性灰色调突出链轮本身的结构细节，光影采用侧上方主光源搭配补光的方案，清晰展现轮齿的立体轮廓与轮辐的流线型结构。整个建模过程严格遵循机械设计规范，所有尺寸参数均可直接导出用于实际生产加工，镂空结构经过受力仿真验证，可满足常规工况下的传动载荷需求，兼顾了实用性与外观设计感，适用于摩托车、自行车、自动化输送设备等多种链传动场景。
