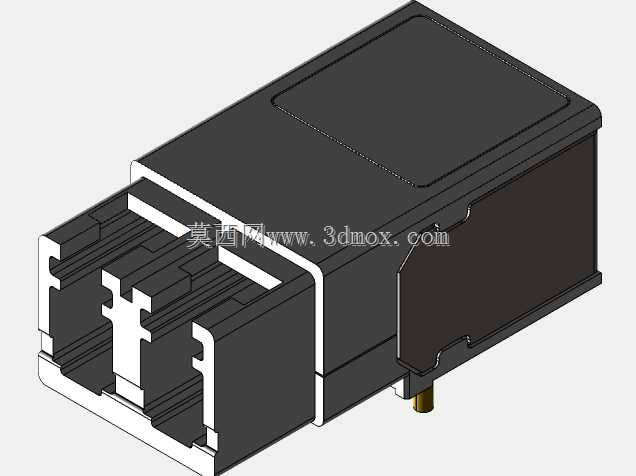

双端口光纤光学收发器结构建模

　　该结构件对应通信链路中常见的可插拔光电转换模块，主要用于交换机、服务器网卡、工业通信网关及测试设备内部，将光纤侧的光信号与电路板侧的电信号进行双向转换。模型重点还原了模块外壳、双LC光口端、金属屏蔽壳体、导向定位特征以及底部电气连接边界，适合在整机布局、端口面板设计、笼式插座干涉检查和热空间评估时使用。

　　从实际装配关系看，模块前端设置并列双工光接口，内部保留插芯容纳与导向空间，外侧壳体形成连续的插拔握持区域。光口端面的阶梯轮廓用于限制连接器插入深度，并与LC跳线端部形成配合；端口周围的加强壁面可承受频繁插拔带来的侧向载荷，避免薄壁区域在维护操作中产生永久变形。前端开口与内部隔筋共同区分收发通道，降低装配时误插、偏插的风险。

　　外壳采用近似长方体的封闭屏蔽形态，顶面为平整覆盖件，侧面保留折弯与卡扣特征。金属壳体不仅承担电磁屏蔽作用，也为内部光器件、驱动芯片和柔性电路提供防护边界。建模时将壳体转角、侧壁台阶、端部包边和底部开口分别表达，能够清楚反映冲压钣金件的折弯逻辑与装配包覆关系。壳体侧面的局部缺口并非装饰结构，而是与模块笼、弹片或定位件发生接触的位置，用于约束模块插入后的横向位移。

　　底部可见圆柱形定位与导电连接特征，对应模块在宿主插座中的接地或辅助定位需求。整机设计中，这类特征需要与PCB焊盘、金属笼弹片及散热路径协同考虑：若接地柱位置偏置，可能造成插拔阻力增大或接触电阻不稳定；若周边预留间隙不足，模块在温度循环后会因壳体膨胀而出现卡滞。因此在三维布局阶段，应同时检查模块本体、插座笼、面板开孔和光纤跳线弯曲半径之间的空间关系。

　　尺寸边界方面，模块主体沿插拔方向呈长条形，前端光口截面宽度大于单通道接口，后端壳体高度相对统一，适合标准SFP类端口密度布置。面板开孔需覆盖前端壳体外形并保留合理间隙，相邻端口之间应留出跳线插拔手指空间；交换机多端口并排应用时，还需核对模块尾部与PCB器件、散热片及加强筋的距离。模块上方不宜布置过高元件，侧面则应保证金属笼弹片有压缩余量。

　　结构设计思路围绕高频通信场景下的可靠性展开。光模块在工作中会经历反复插拔、机房振动、温湿度变化以及电磁干扰，外壳需要在轻量化与刚性之间取得平衡。模型中的封闭上盖、侧壁折边和端部包覆能够提高整体抗弯能力；前端较厚的接口区域承担主要机械载荷；后端与底部开放区域则服务于电气连接、装配工艺和散热需求。对于设备结构工程师而言，该模型可用于校验端口堆叠间距、光跳线管理、模块解锁拉手运动范围以及前面板标识区域。

　　在热设计层面，模块壳体顶面和侧面是重要的热量传递界面，周围应避免被塑料件或线缆完全包覆。多端口满配时，相邻模块之间形成的窄缝会影响自然对流，需结合设备风道确定是否增加导流板或调整端口间距。若用于工业现场，还应关注粉尘对光口的影响，面板外侧通常需要预留防尘塞安装与摘除空间。

　　该三维表达没有把产品简化为单一长方体，而是保留了光口内部分隔、壳体台阶、侧边缺口、底部接柱等关键结构，因此能够支持较真实的装配仿真与空间校核。设计人员可据此完成通信设备端口区域的详细布局，也可将其作为光电模块类产品结构拆解、钣金外壳设计和屏蔽连接方案讨论的参考对象。
