KY-003型霍尔效应传感器模块结构设计

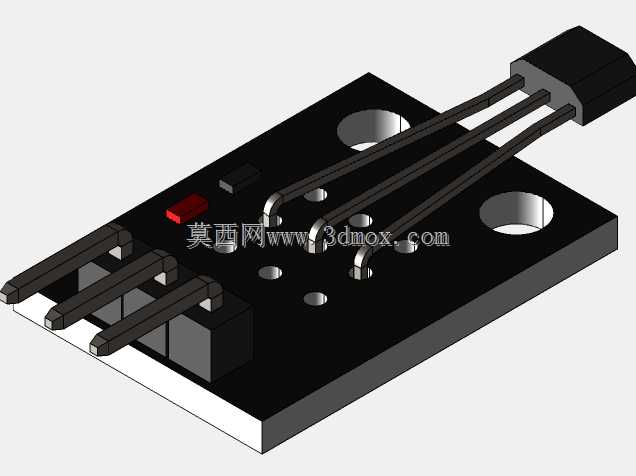

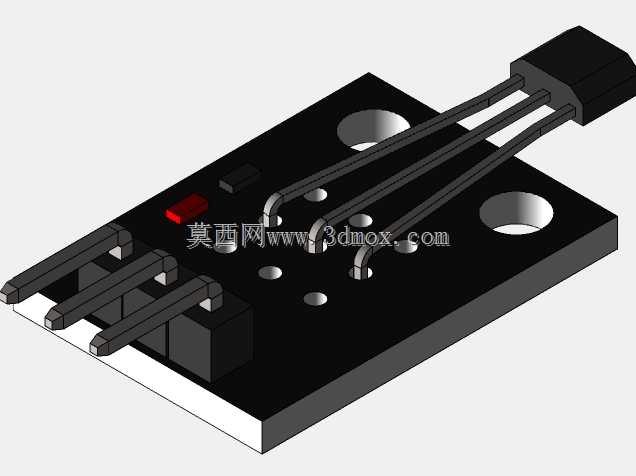

这款霍尔效应传感器模块是面向电子检测、自动化控制场景开发的磁感应检测元件，在工业自动化生产线的位置检测、消费电子的翻盖感应、智能小车的测速计数、电机转速监测、无接触式开关触发等场景中有着广泛应用，能够在不与被测物件产生机械接触的前提下，完成磁场变化的信号采集，避免传统接触式检测元件长期使用产生的机械磨损问题，大幅提升检测环节的使用寿命与运行稳定性。模块整体采用黑色PCB基板作为承载基底，板载集成霍尔感应芯片、电源指示LED、限流电阻以及直插式排针接口，三根引出的霍尔元件引脚直接焊接固定在基板对应焊盘上，省去外接飞线的繁琐工序，用户在实际使用时可直接通过排针与主控开发板对接，快速完成信号通路的连接。设计过程中充分考虑了嵌入式开发与工业小空间安装的适配需求，基板对角位置预留了两个标准圆形安装孔，可配合M2规格螺丝完成模块在设备机架、PCB支架、安装面板上的固定，安装孔位间距符合通用电子模块的安装规范，能够兼容市面上多数传感器固定支架的孔位设计，无需额外定制安装配件即可完成装配。板载的红色电源指示灯可在模块正常通电时给出直观的视觉反馈，帮助调试人员快速排查供电通路的故障问题，降低现场调试的排查难度。模块的信号输出逻辑清晰，当感应区域附近存在符合触发阈值的磁场时，霍尔芯片输出对应电平信号传递给主控单元，无磁场时保持默认电平输出，响应速度快，触发延迟低，可适配高速运转部件的实时检测需求。在外形边界设计上，模块整体呈规整长方形结构，所有电子元件均布局在基板正面区域，背面保持平整无凸起元件，安装时可紧贴安装面固定，不会因为背面元件凸起产生安装间隙，排针接口统一设置在基板侧边，接线方向统一规整，方便多模块并排安装时的线束整理，霍尔感应元件的探头位置伸出基板边缘一定距离，可更贴近被测磁体安装，提升磁场感应的灵敏度，减少弱磁环境下的触发失效问题，整体结构紧凑小巧，在狭小的设备内腔中也能灵活布置，不会占用过多安装空间。
