SFF8087一分四高速线缆连接器结构

　　在服务器主板、磁盘阵列柜、工控存储背板的布线场景里，SFF-8087这类内置Mini SAS接口承担着把单路高速SAS链路拆分扩展到多路SATA硬盘的核心作用，整套组件由主机侧公头、注塑包覆的线缆段以及末端四个分岔SATA接头组成，建模时需要把插拔配合、线缆出线弯折、锁扣卡扣这些实际装配中最容易出问题的细节全部还原，不能只做外观包覆。

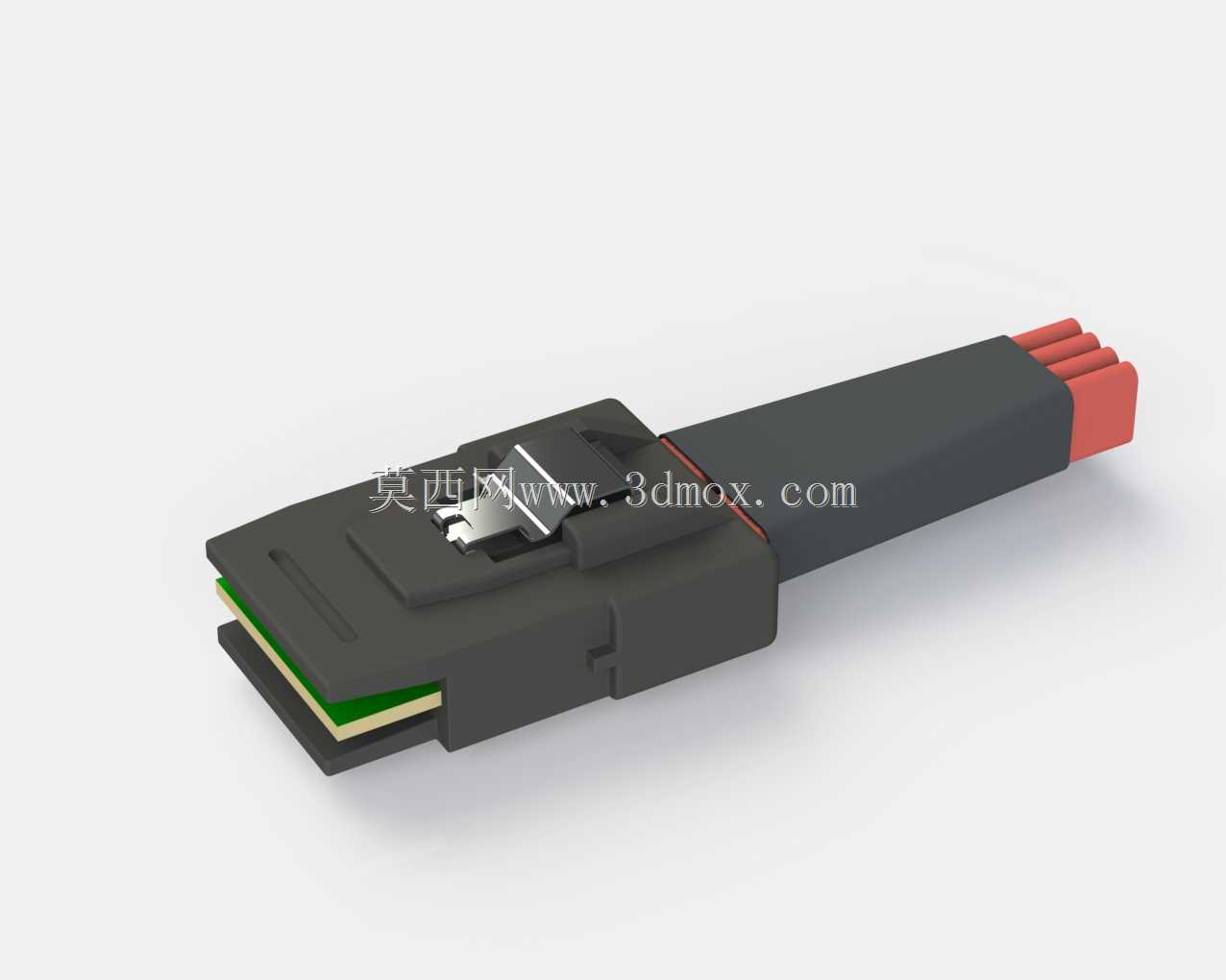

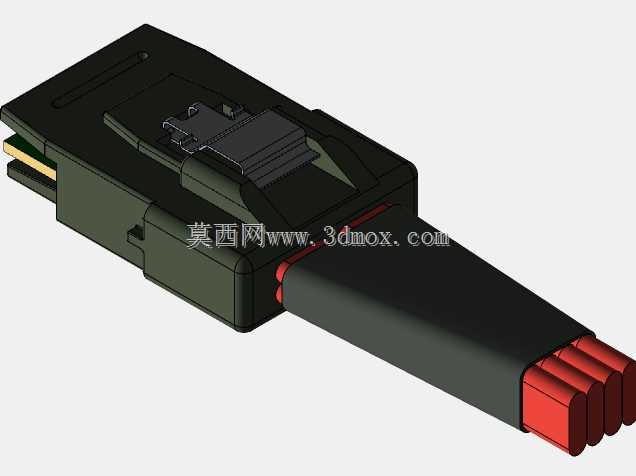

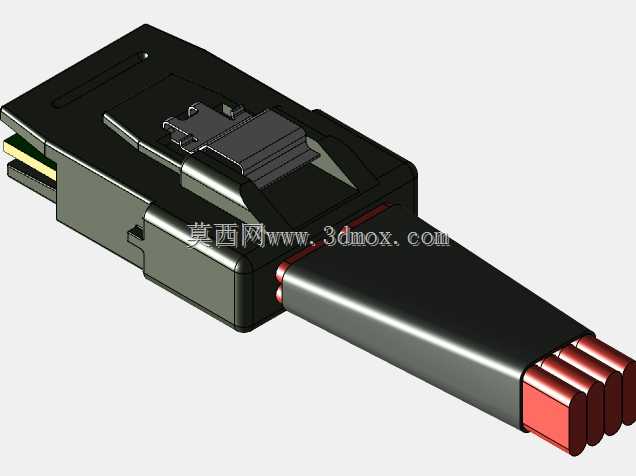

　　从主机端接头的结构来看，插接端采用薄型叠层触点排布，金属接触端子嵌在绝缘胶芯内部，胶芯外侧是黑色硬质注塑壳体，壳体顶面集成了弹性金属锁扣：锁扣前端带翘起的按压拨片，插入主板/背板对应的SFF-8087母座后，锁扣尾部的卡钩会卡入母座壳体的限位槽，避免设备运输振动、运维拉扯线缆时接头松脱退针；按压拨片下方预留了足够的手指操作空间，运维人员不需要工具就能按下锁扣拔出接头，壳体侧面还做了两道凸起的导向筋，插入母座时导向筋先滑入母座侧壁的导向槽，强制纠正插接角度，避免歪插把针脚顶弯。插接端面可以看到分层的绝缘隔片，绿色的隔片把上下两排触点完全隔开，控制相邻差分对之间的串扰，隔片边缘做了0.3mm左右的导入倒角，对接时不会刮蹭母座内部的胶芯。

　　主机接头往后是应力释放过渡段，硬质壳体和柔性外被之间做了渐变缩径的橡胶护线套，护线套表面带多道环形褶皱，线缆从接头引出后允许小角度反复弯折，不会在硬塑和线缆的交接位置出现应力集中导致外被开裂、内部芯线折断。主线缆段采用椭圆截面的包覆造型，相比圆形线缆更贴合服务器机箱内部的理线空间，沿着机箱侧壁布线时占用的竖向高度更小，不会和上方的风扇模组、内存散热片产生干涉。

　　线缆走到末端分岔位置，外被模塑出四个独立的分支护套，每一路分支对应一根独立的SATA线缆，末端分别压接一个标准SATA公头，四个接头并排排布时端部的红色防呆标识块朝外，红色块上做了不对称的缺口，和硬盘、背板上的SATA母座防呆凸台对应，反方向根本无法插入，从根源上避免现场装机时插反接口烧坏端口。每个SATA接头的壳体同样带小型弹性卡扣，插入硬盘接口后卡扣自动卡紧，拉扯线缆时不会直接把接头拽脱。

　　做整机结构校核时，首先要确认接头的插拔操作空间：SFF-8087主机端接头本体宽度约24mm，锁扣按压方向需要预留至少15mm的手指操作高度，接头前方要留出不小于40mm的插接推进行程，不能在接口正前方布置电容、散热片这类凸起零件；线缆出线侧的弯曲半径不能小于线缆外径的6倍，建模时要把机箱盖板合上之后的线缆弯折路径走一遍，避免护线套被盖板长期压死导致疲劳破损。四个分岔SATA接头排布时，相邻接头的中心距要匹配常见热插拔硬盘仓的接口间距，分支段的长度要保证最远端硬盘位的接头可以顺畅插接，多余的线长可以通过扎带固定在机箱理线架上，不能让线缆悬在硬盘风扇的进风通道里阻挡风道。

　　细节建模上，金属锁扣要单独做出弹性悬臂的厚度和折弯角度，不能和塑料壳体做成一体；触点端子可以按照叠层顺序在胶芯内部做出定位槽，不需要把每一根冲压端子的细微毛刺都还原，但要保证端子伸出胶芯端面的长度符合插接接触行程；外被的分岔位置要做出模塑收口的过渡曲面，还原实际线缆注塑时多芯汇合的圆滑形态，避免出现生硬的直角拼接。整套模型完整还原了从主机端锁扣插接、线缆应力释放到末端四路SATA分岔的全部结构，可直接用于存储设备整机布线干涉检查、机箱理线空间校核以及接插件选型参考。
