25针D型串行端口连接器结构设计

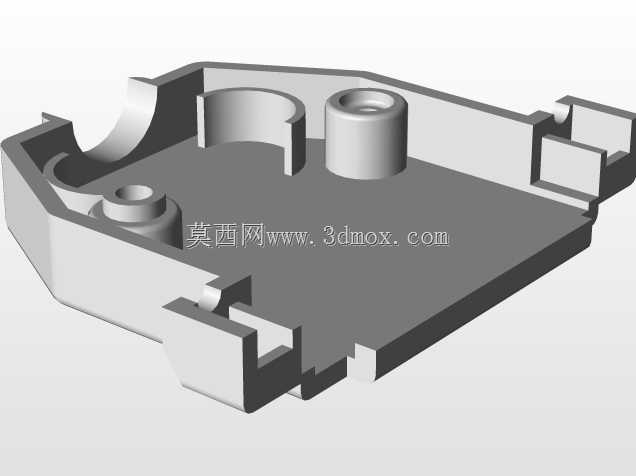

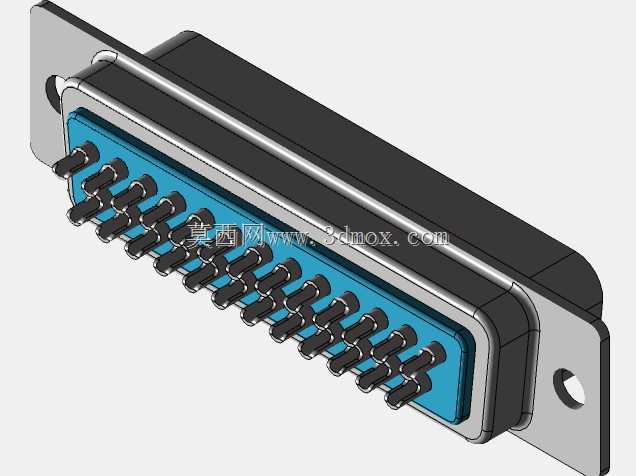

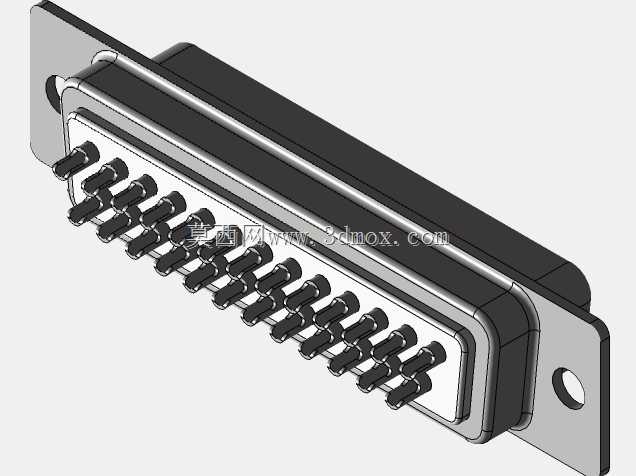

在工业通讯、老旧数控设备联机、测试仪器数据交互场景里，25针D型串行端口连接器是应用极广的接插部件，很多早期的工业控制板卡、外置调制解调设备、并行数据传输外设都依赖这类接口完成信号与低功率供电的连通。做这个结构设计的时候，首先要考虑的是接插后的防呆与定位可靠性，D型的金属外壳轮廓本身就具备物理防呆属性，插反时无法推入接口，能从结构上避免针脚弯折、信号错接的问题，外壳两侧带安装孔的固定耳，是为了接插完成后可以通过螺丝将公母头锁紧，避免设备运行过程中受振动、拉扯导致接口松脱，在车间多振动的设备工况下，这种锁紧结构能大幅降低通讯中断的概率。针脚部分采用双排等距排布，25根插针的间距遵循通用接插件的标准间距，每根插针的根部都做了台阶限位，压入绝缘基座时能保证插针的伸出长度一致，不会出现个别针脚接触不良的情况，插针的端部做了小圆角导向，对接时能顺利滑入母座的接触簧片内，减少硬插导致的针脚歪斜。绝缘基座采用耐温绝缘材质嵌在金属外壳内部，将每根插针之间做物理隔离，避免相邻针脚之间出现信号串扰，同时金属外壳除了结构固定作用外，还能起到电磁屏蔽的效果，减少工业现场复杂电磁环境对传输信号的干扰。安装边界上，两侧固定耳的孔位间距、外壳的整体厚度、插针端面到安装面的距离都匹配标准D-sub25接口的安装尺寸，不管是嵌入设备面板安装，还是直接焊接在PCB板上做外接接口，都能和市面上通用的母座、面板开孔尺寸适配，不需要额外做定制化的结构修改。设计过程中还特意校核了插针的插拔力参数，保证单根插针的接触压力在合理区间，既不会因为插拔力过大导致接插困难，也不会因为接触压力不足导致接触电阻过大、信号传输不稳定，金属外壳的折弯圆角也做了处理，避免安装时划伤操作人员的手部，同时外壳的镀层兼顾防锈与导电性能，保证屏蔽层的连续导通。
