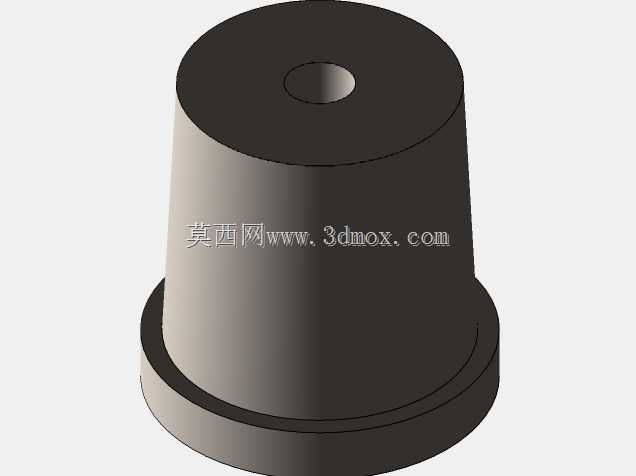

带法兰锥台缓冲密封橡胶垫块结构

　　这类带底部法兰的锥台形垫块，在小型通讯终端、手持检测设备、桌面仪器和轻型自动化机构里很常见，多数采用邵氏A40到A70区间的橡胶或聚氨酯弹性体加工，核心作用不是承受大吨位载荷，而是在有限安装空间里同时完成轴向缓冲、接触面贴合、孔位避让和轻微密封。实际选型时，结构工程师最先关注的是安装边界：底部圆盘法兰直接落在设备壳体或安装板的沉台面上，法兰外径要比锥台下端直径略大，形成一圈稳定支撑边，避免垫块受侧向挤压时整体翻边；锥台从下往上缓慢收窄，上端面保留同轴通孔，这个通孔既可以穿过紧固螺钉、定位销或线束，也能在压紧时给材料变形留出容让空间，防止橡胶被完全压死而失去回弹余量。

　　从受力路径看，法兰底面承担主要法向压力，锥面则在设备外壳与安装基座之间形成过渡接触。若把垫块做成等直径圆柱，受压后材料会向外侧自由鼓出，在外壳圆角处容易产生局部折痕，长期反复压缩后折痕位置会率先开裂；采用锥台外形后，侧壁本身带有向外倾斜的角度，压缩变形时材料流动方向与锥面趋势一致，应力集中点从上端锐边转移到壁厚更均匀的锥段，疲劳寿命明显改善。底部法兰的厚度不能随意减薄，法兰过薄时，螺钉预紧力会把法兰内孔周边压出凹陷，垫块中心下沉，反而让锥台上端悬空；法兰厚度通常取总高的五分之一到四分之一，保证支撑面在额定预紧力下保持平整。

　　建模时先绘制回转母线：下端法兰外圆、法兰上下端面、锥台外壁斜度、上端面内孔倒角，以及内孔贯通段，全部围绕同一轴线旋转成型。锥面斜度不宜过大，斜度太陡接近圆柱，缓冲行程不足；斜度过小则上端面面积过窄，接触压强升高，容易在外壳表面压出印痕。上端内孔需要做小尺寸倒角，一方面消除装配件锐边，另一方面在螺钉穿过时引导对中，避免橡胶孔壁被螺纹刮伤。若垫块用于有防尘、防泼溅要求的部位，上端面可在建模阶段预留一圈浅环形凸筋，装配后凸筋被对面零件压平，形成线接触密封，比整面贴合所需的压紧力更小，补偿壳体平面度误差的能力也更强。

　　现场装配中，这类垫块常布置在设备四角或主板与外壳之间。四角布置时，法兰底面贴合外壳支柱端面，锥台上端顶住上盖内表面，螺钉从内孔穿过并锁紧到对面铜螺母；锁紧过程中橡胶被压缩到设计高度，利用回弹产生持续预紧，抵消运输振动带来的螺钉松动趋势。锥台外形还带来一个容易被忽略的优势：设备跌落或受到侧向冲击时，锥面可以先接触周边壳体筋位，通过弹性变形吸收部分横向能量，避免硬塑料筋位直接碰撞开裂。

　　尺寸链校核要把垫块自由高度、压缩率和外壳装配间隙放在一起看。缓冲类橡胶垫的工作压缩率一般控制在百分之十五到三十，压缩率过低，隔振效果弱，外壳按压时会有松动异响；压缩率过高，橡胶长期处于高应力状态，温度升高后应力松弛加快，后期预紧力下降。因此建模阶段就要给出自由高度、额定压缩高度和极限压缩高度三个参考位置，并在图纸中明确法兰外径、锥台上下端直径、内孔直径和总高的配合公差。内孔与穿过件之间保留适当间隙，不能把孔当作精确定位孔使用，橡胶件的成型收缩率波动较大，精确定位应交给周边塑料柱或金属销完成，垫块只负责弹性支撑。

　　模具成型方面，回转体结构适合单腔或多腔模压，沿轴向开模即可获得完整外形；内孔由中心型芯成型，脱模时在锥面保留适度拔模斜度，可减少橡胶件被型芯吸住的风险。法兰根部与锥台交接处设置小圆角，既能降低模压时的材料填充阻力，也能避免该位置在反复压缩中出现应力发白。整体结构没有复杂侧抽和异形曲面，三维建模、模具加工和后期尺寸检测都比较直接，适合作为手持设备、通讯终端和小型仪器缓冲密封部位的通用弹性支撑件使用。
