镂空轻量化工业传动链条结构设计

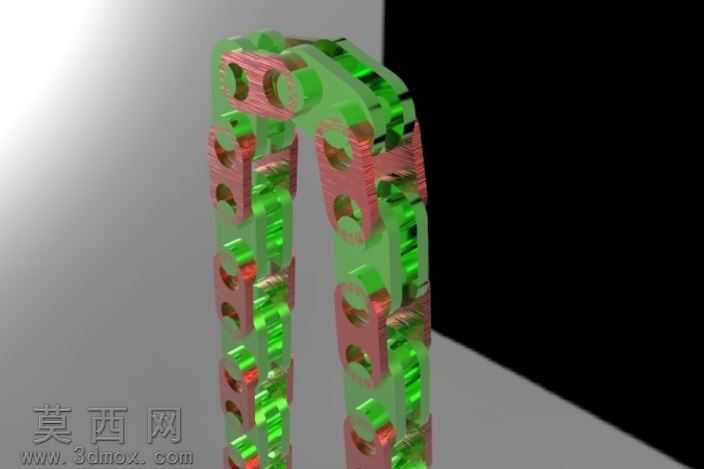

本作品为工业传动用链条的三维结构设计，采用参数化建模方式完成整体结构搭建，建模过程中严格遵循链条传动的通用尺寸规范，保证链节之间的铰接间隙符合实际装配公差要求，可直接用于后续的运动仿真验证与结构优化迭代。模型整体采用模块化设计思路，将单个链节作为基础建模单元，通过阵列、铰接约束的方式完成整段链条的装配，既保证了各链节结构的一致性，也便于后续针对不同使用场景调整链节数量、修改局部结构参数。材质设计上采用双色半透明材质区分链节的不同功能部件，红铜色金属材质对应链节的受力铰接部位，还原金属零件的哑光金属质感与细微表面纹理，绿色半透明材质对应链节的主体支撑部位，通过半透明效果直观展现链节内部的镂空减重结构，让观者可以清晰看到链节内部的加强筋布局与孔洞分布，无需剖切模型即可掌握内部结构特征。结构设计上采用了镂空轻量化方案，在链节的非受力区域开设了多组规则排列的减重孔，同时在孔位周边设计了环形加强筋结构，在尽可能降低零件整体重量的同时，保证链节的结构强度与抗疲劳性能，满足高速传动场景下的力学性能要求。铰接部位的销轴与链板配合面做了圆角过渡处理，避免应力集中导致的零件断裂问题，链节的啮合面也按照标准链轮齿形做了适配修形，保证链条与链轮啮合过程中的平稳性，降低传动过程中的冲击与噪音。渲染阶段采用了工作室柔光布光方案，主光源从侧上方照射，突出金属材质的反光质感与半透明材质的通透感，背景采用深浅拼接的素色背景，避免多余元素干扰模型本身的结构展示，同时添加了柔和的地面阴影，增强模型的空间立体感，让整体渲染效果既清晰展现结构细节，也具备较好的视觉表现力。
