多层旋转式无人值守水培灌溉种植架

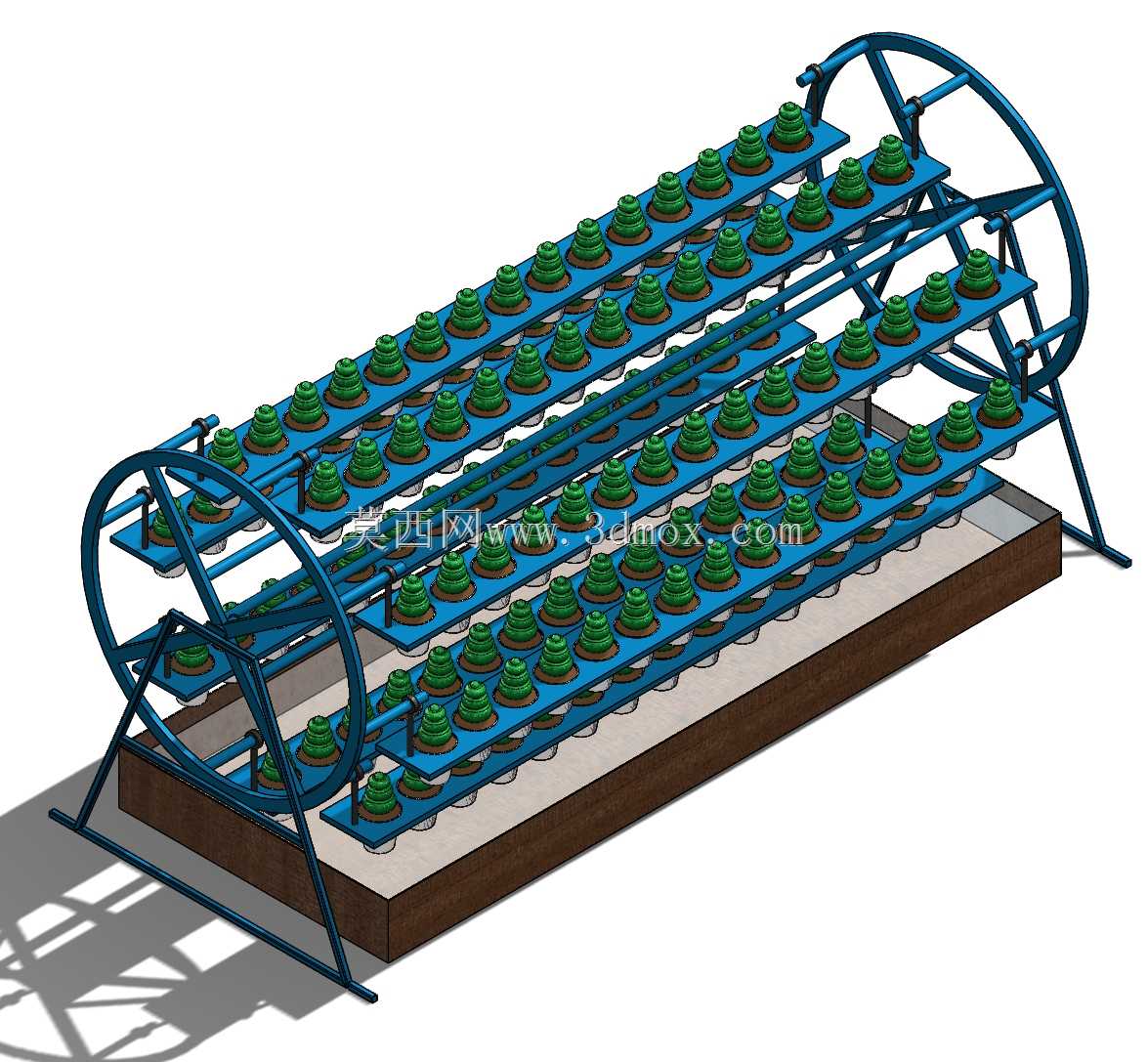

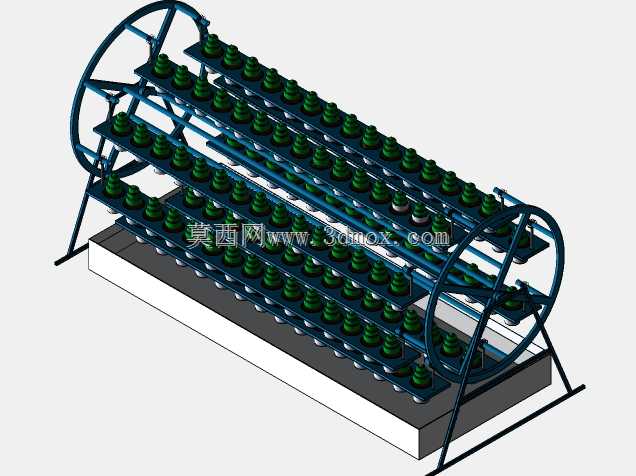

　　这套结构面向设施农业与室内立体栽培场景，核心解决的是单位面积种植密度不足、人工巡检浇水频次高、光照面利用不均这几个实际痛点。整体采用圆筒回转式布局，两端以大直径环形轮盘作为承载框架，中间由横向连杆与斜撑焊接成笼式骨架，轮盘中心通过转轴与底部三角支腿相连，整套回转体可绕水平轴线缓慢转动。

　　承载作物的是多层平行布置的蓝色栽培槽板，槽板沿轮盘圆周方向分层悬挂，每一层都排布着带绿色定植篮的种植杯，杯体下方预留根系伸入营养液的空间。回转过程中，每一层栽培槽会依次经过低位的营养液槽——底部那个长方形浅槽即储液与供液区，作物根系在转到下方时浸入或接触营养液，离开液面后则暴露在空气中吸氧，这种间歇式浸没天然形成了液气交替的根区环境，比传统深水培更不容易烂根。

　　从结构受力看，两端环盘承担了全部栽培槽、植株与营养液的重量，属于典型的轮辐式受载，因此环盘采用圆管弯制并加内部横撑，避免满载时径向变形；底部支腿设计成外撇的三角支撑，支撑点跨距大于回转体直径，保证慢速旋转甚至单侧偏重时整机不倾覆。支腿与地面接触处建议预留膨胀螺栓或可调脚杯安装位，实际部署在温室地面时需要先做硬化找平。

　　安装边界方面，整机长度方向由栽培槽数量决定，宽度方向的最大轮廓就是两端环盘的外径，高度同样接近环盘直径，属于横向卧置的圆筒占地，运输时可以把回转体与底槽、支腿拆成几个部件进场再组装。布置时设备四周要留出检修通道，尤其是驱动端——回转动力一般由低速电机经减速机构带动中心轴或环盘外缘，需要预留接线与维护空间；底部储液槽要预留补液口、排液口与液位观察位置，方便外接营养液配比与循环过滤管路。

　　功能上这套装置把灌溉动作融入了机械回转本身，不再需要逐盆喷淋，只要维持底槽液位与水质，系统即可连续运行，适合育苗、叶菜生产、教学演示以及家庭与餐厅的景观化种植。设计建模时需要重点核对运动干涉：栽培槽随轮盘转到最下方时，杯底与储液槽液面、槽壁之间要保留合理间隙，转到上方时植株顶端不能超出环盘外缘或碰到顶部框架；各层槽板的悬挂角度要保证在任意回转位置营养液不会侧翻流出，因此槽体多做成带挡边的浅盘形式，定植孔间距依据成株冠幅设定，保证相邻作物叶片不互相遮挡。

　　管路与走线也需要在三维阶段提前规划，供液、回流与可选的曝气管路沿固定底槽布置，避免随回转体缠绕；若加装照明，灯具通常固定在外部机架而非旋转部分，随轮盘转动作物能均匀受光。整体材质选型上，框架与栽培槽以耐腐蚀金属或表面喷塑处理为主，长期处于高湿环境的连接件优先用不锈钢，防止锈蚀污染营养液。
