古罗马蝎式扭力投射器械复原结构

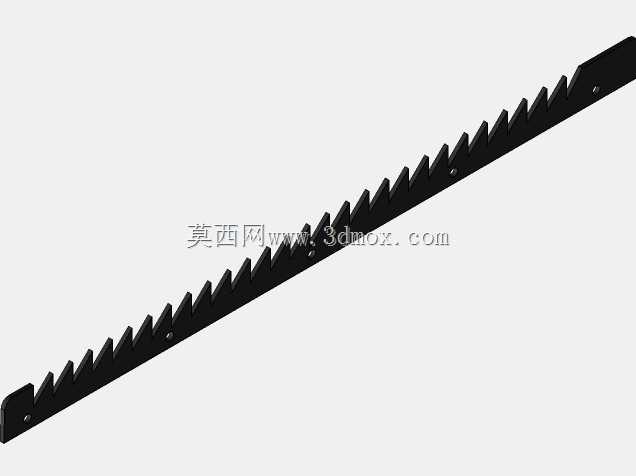

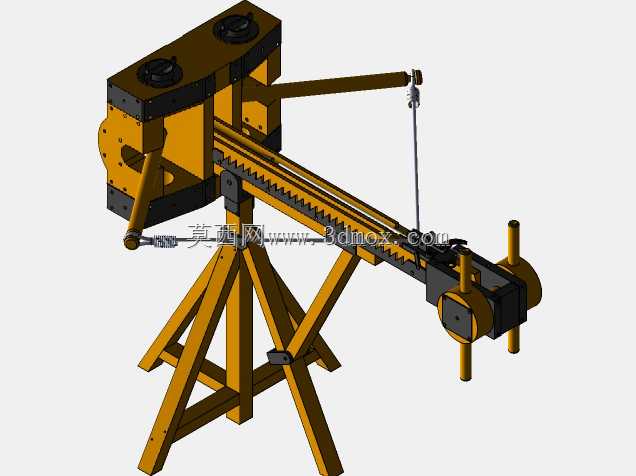

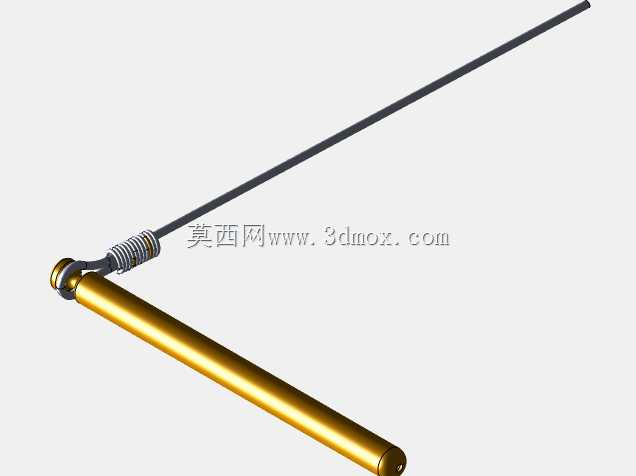

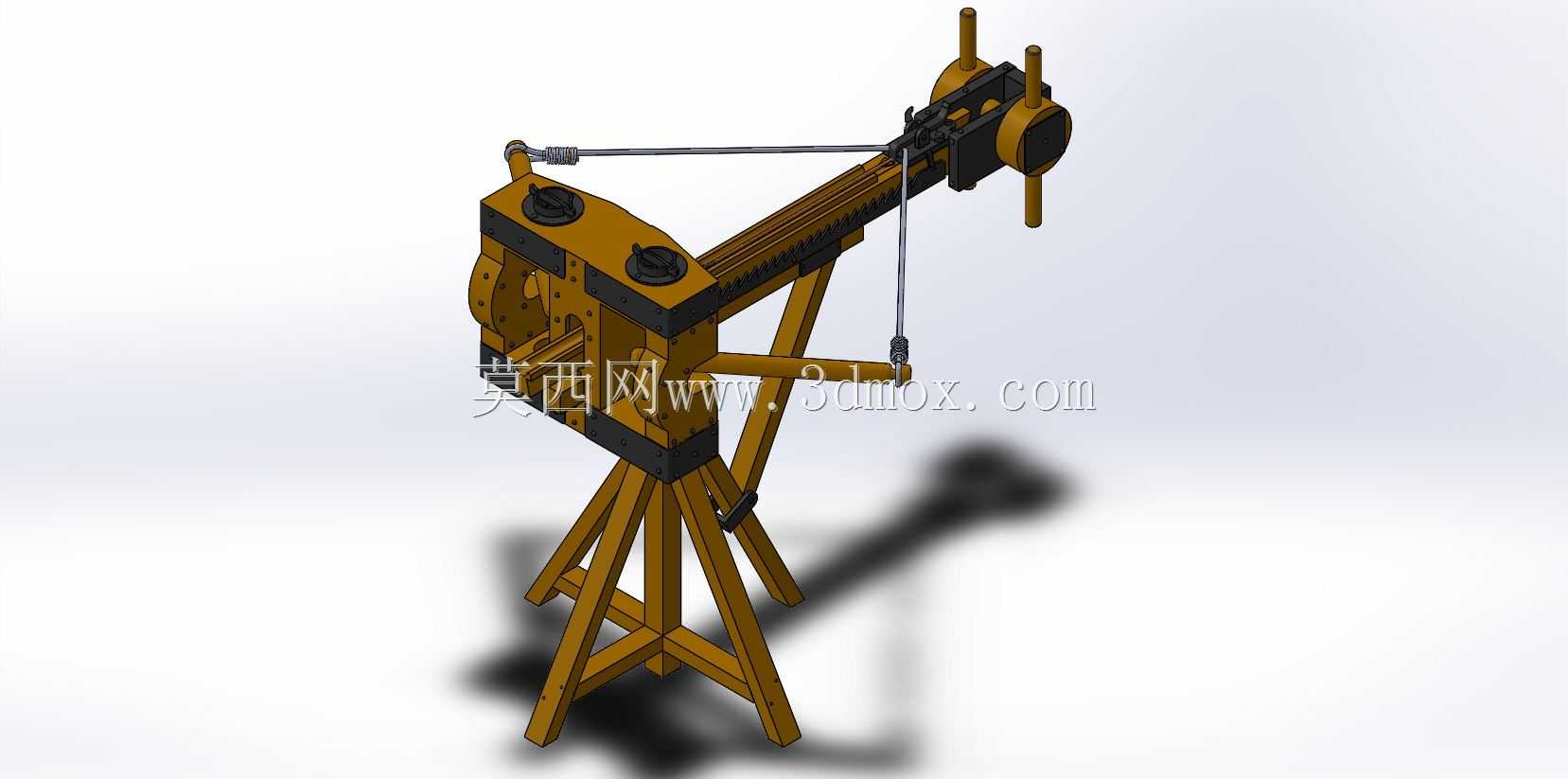

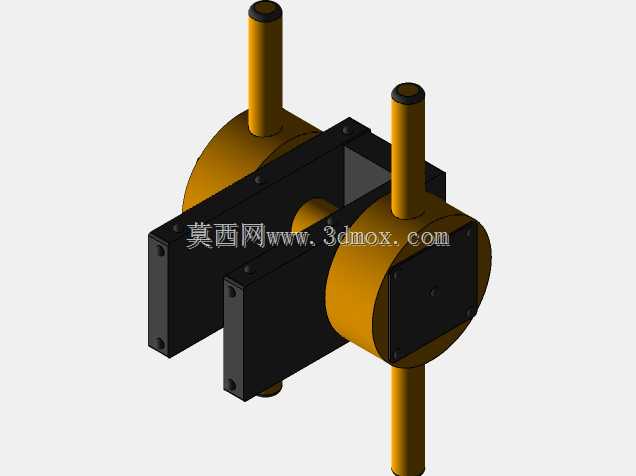

　　这套三维结构呈现的是古代野战投射类军械的复原方案，主体由长槽形发射梁、前置扭力束架、侧向摇柄绞盘、触发释放机构、俯仰调节支杆以及三脚架式承载底座组成。整体造型保留了木质梁架与金属包边结合的构造特征，长梁沿发射方向布置，前端设置两组竖向扭力绳束和左右对称的摇臂，摇臂通过张紧的扭力纤维束储存弹性势能；中部开槽用于放置箭矢或石弹，并沿梁体设置棘齿条，配合滑动抓钩将弓弦或投射索向后牵拉。绞盘轴横穿梁体后部，两端配置长摇柄，操作人员通过旋转轴筒收卷拉索，使滑动抓钩沿槽道后移，直到卡入待发位置。

　　从实际使用场景看，这类器械主要用于阵地防御、营垒守卫、野战压制和攻城辅助，能够以较高初速发射长箭、标枪或小型石弹。相较单兵弓弩，它的优势在于储能来自粗大扭力束，拉力不依赖射手臂力，发射稳定性和重复操作性更强；相较大型投石机，它的体量更轻，三脚架支撑便于在城墙垛口、舰船甲板、营地土台或临时阵地上展开。结构中长梁下方的斜向支杆承担俯仰锁定，支杆与底座之间通过销轴连接，调整时改变支撑角度即可改变射角，适合覆盖不同距离的目标。

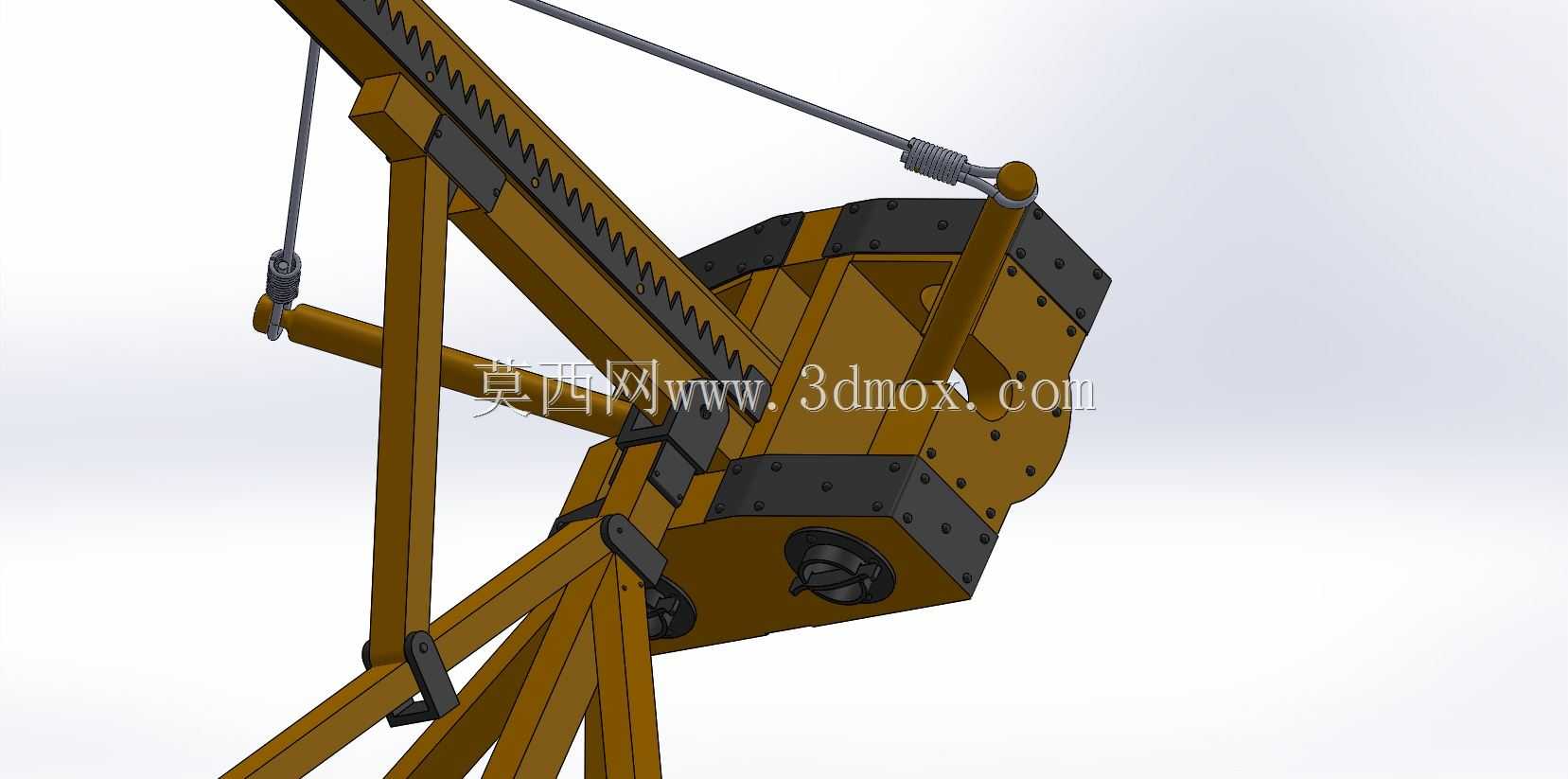

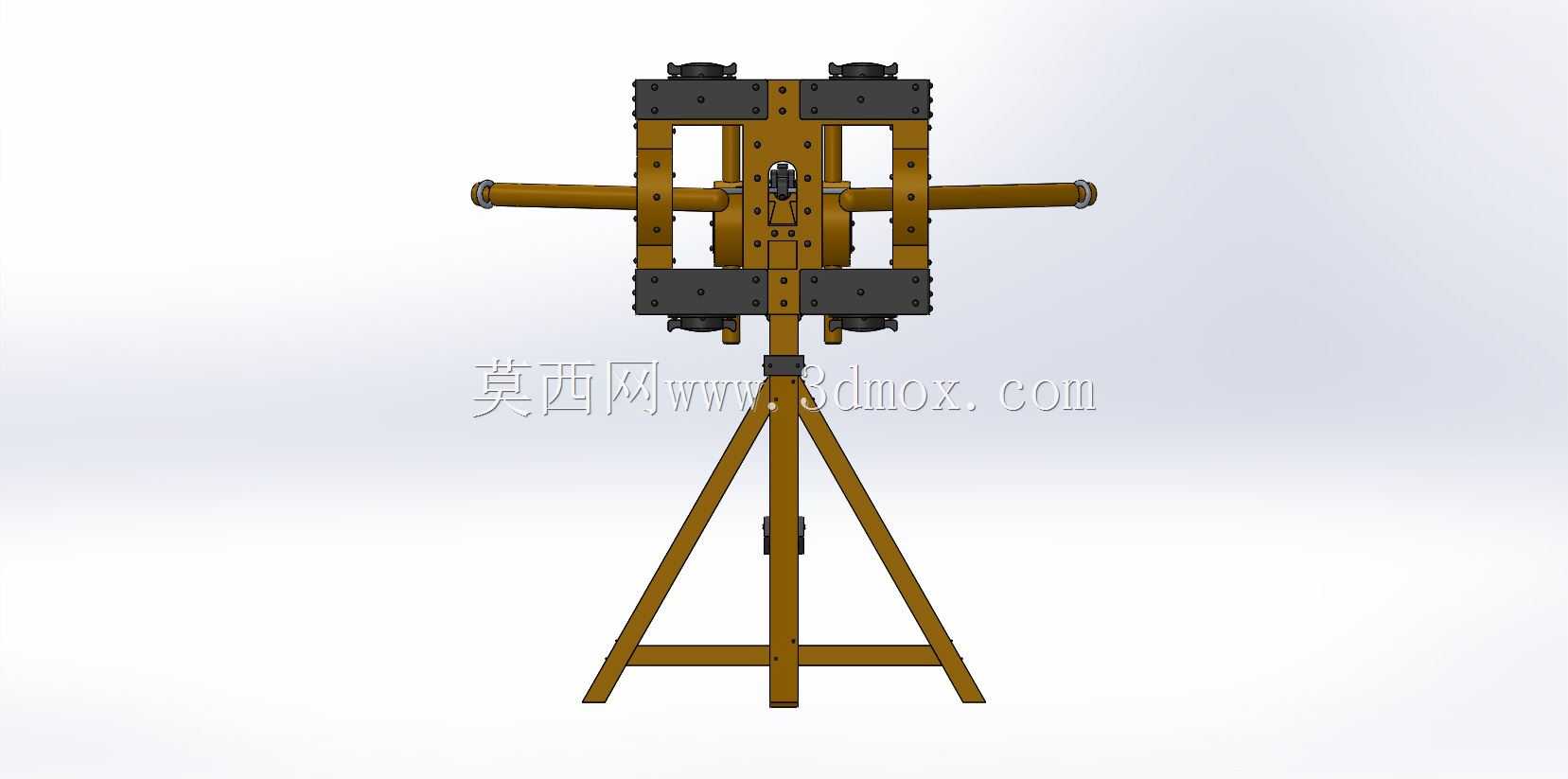

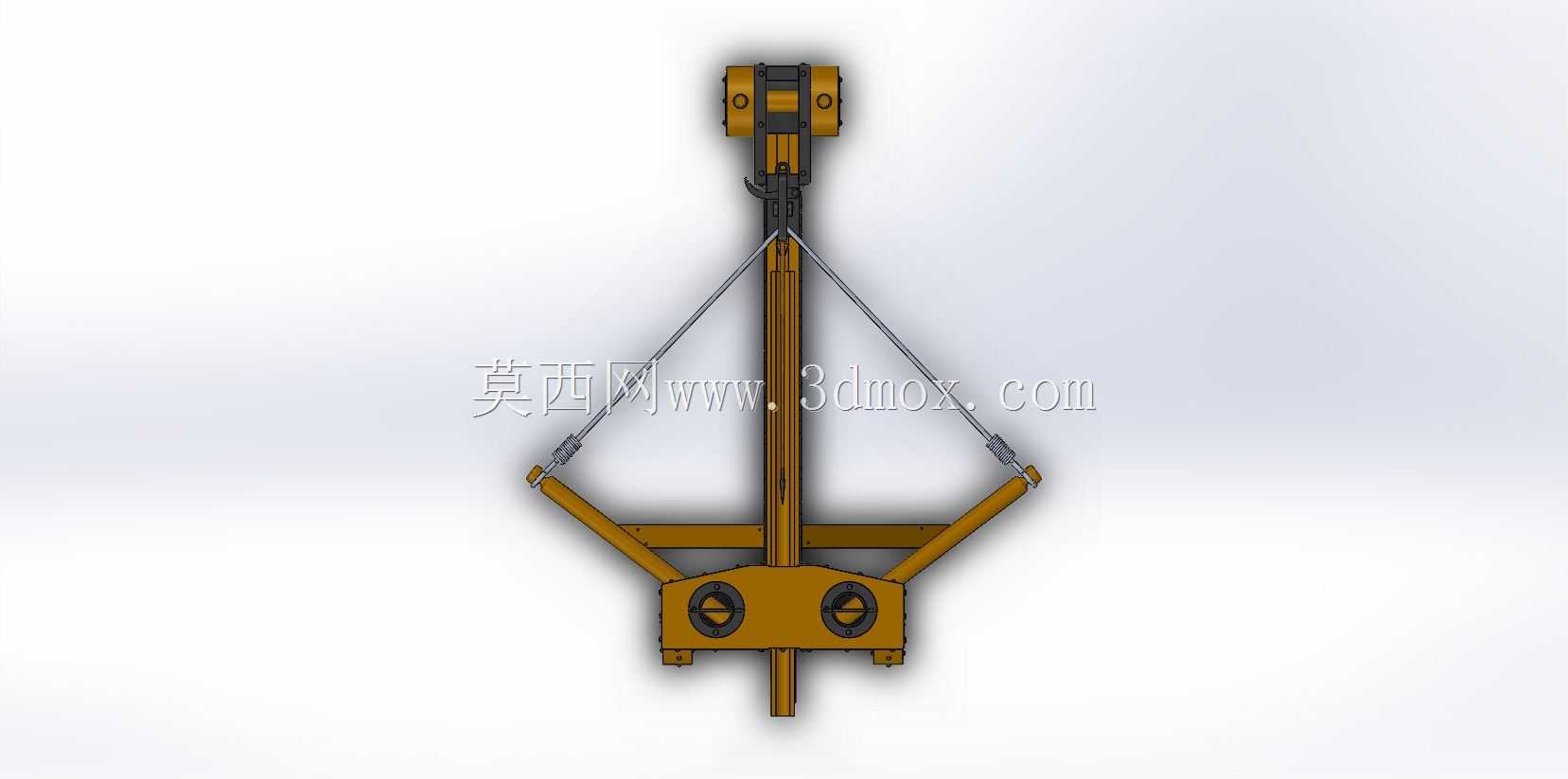

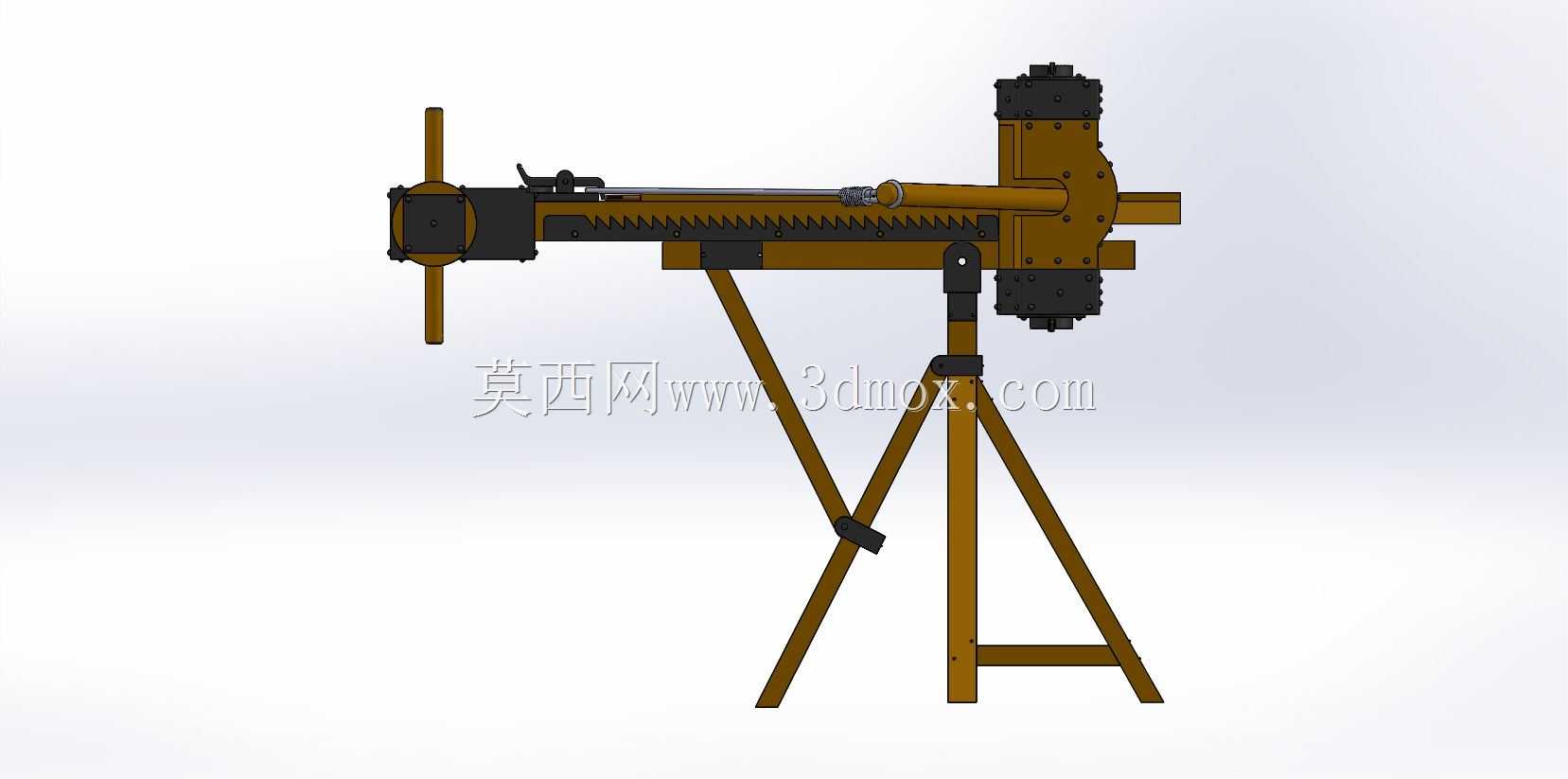

　　外形上，设备呈明显的纵向布局，发射梁为最长轮廓件，前端扭力架宽度略大于梁身，后部绞盘摇柄向两侧伸出，形成操作回转空间。三脚架从梁体下方呈放射状展开，三条支腿向外倾斜，腿间设置横向横撑和交叉拉接，使落地点围成稳定支撑三角形。建模时需要重点控制底座支腿的张开范围，若在狭窄城垛或车载平台上布置，应先校核摇柄旋转半径、支腿外扩边界以及后方拉索操作空间；俯仰支杆的运动轨迹也不能与三脚架横梁发生干涉。

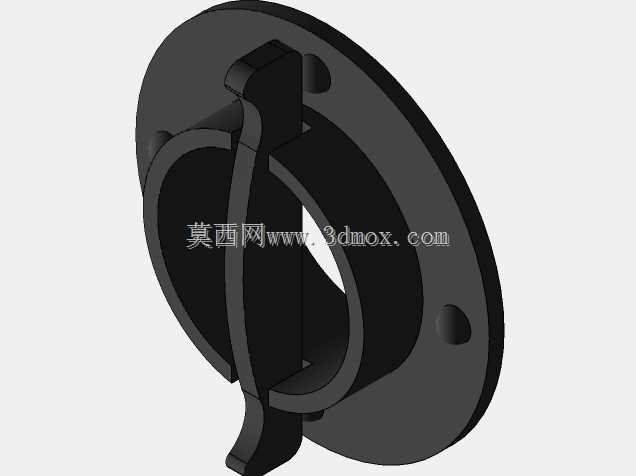

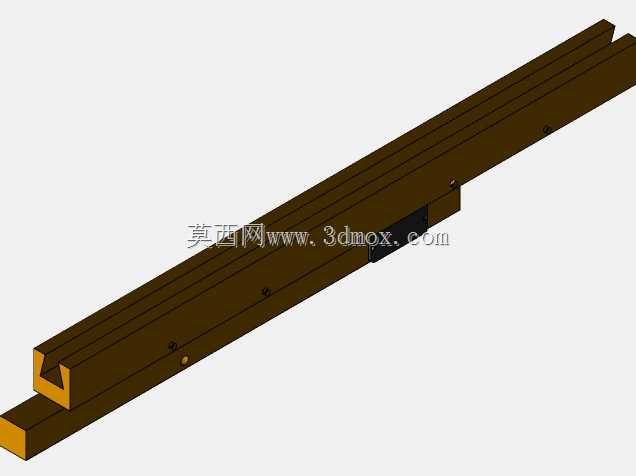

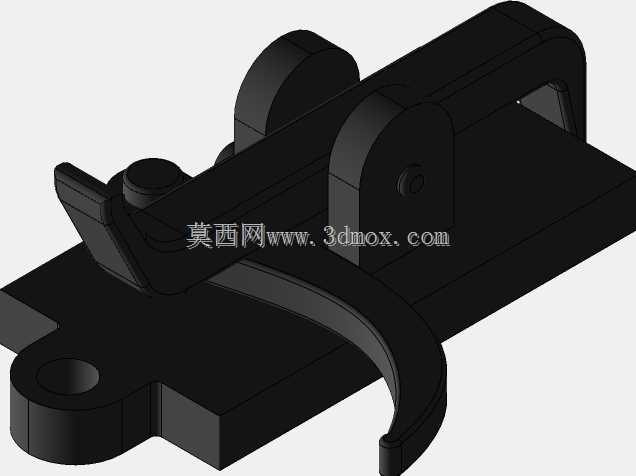

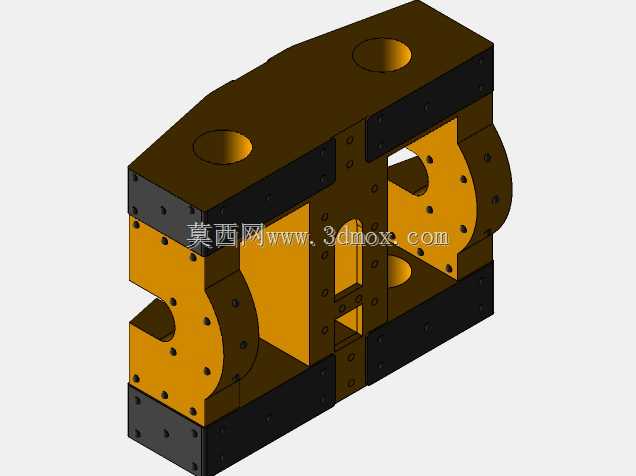

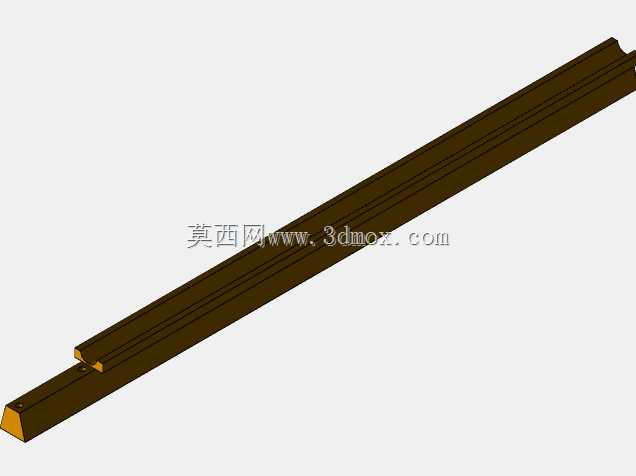

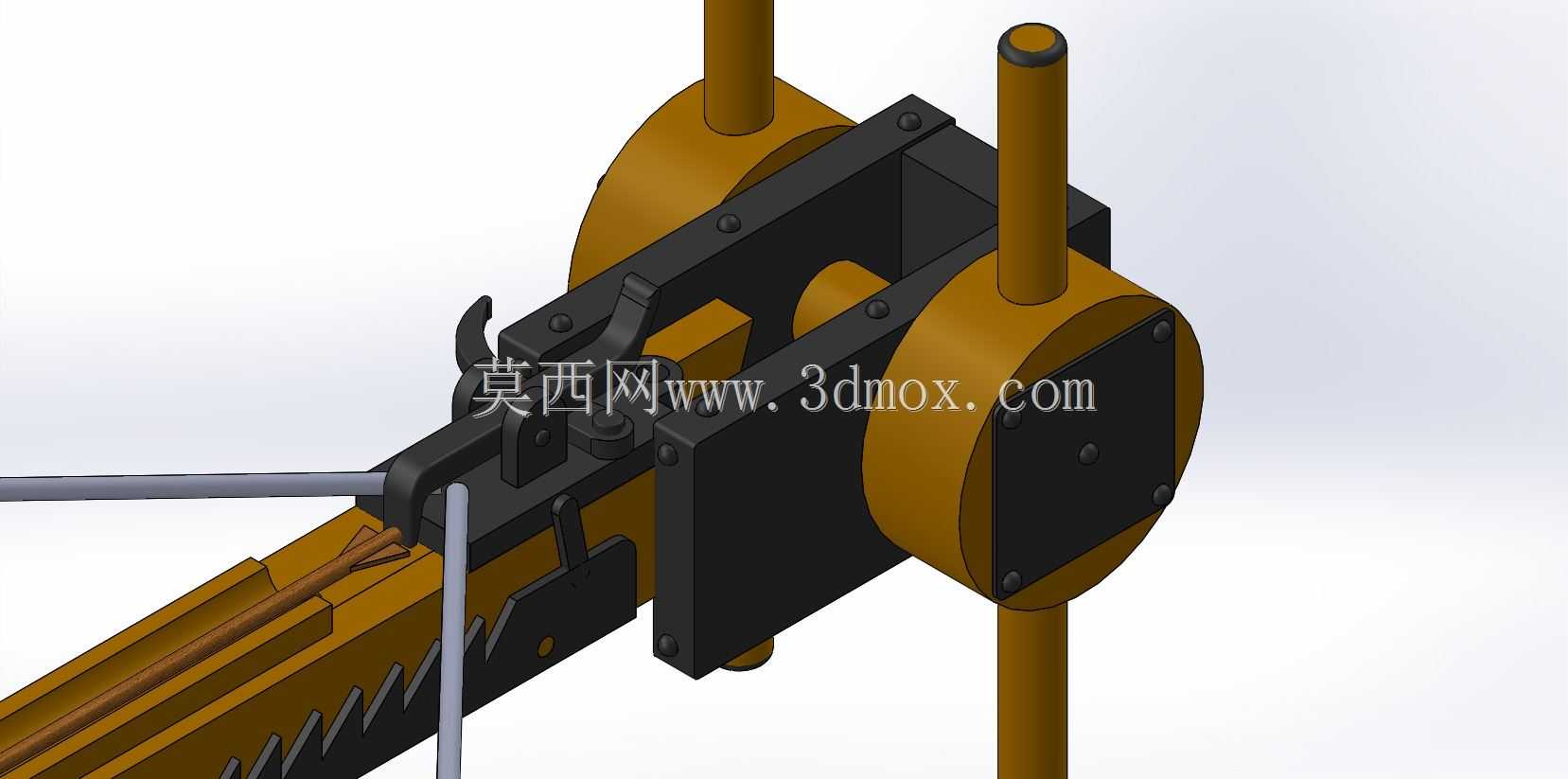

　　结构设计思路围绕“储能、上弦、锁定、释放、复进”五个动作展开。扭力束架承担核心载荷，前端立轴和夹板必须承受摇臂回弹时的巨大扭转力，因此金属包边、轴套和楔形压紧件在模型中均有体现。长梁不仅是导向轨道，也是承受后坐力的主承力件，槽道两侧的齿条和定位孔决定抓钩的止退位置。触发机构位于梁体后段，通过拉杆或扣机释放抓钩，使扭力束带动摇臂快速前摆，进而推动弓弦和弹体沿槽道射出。后部横向绞盘为低速大转矩部件，摇柄长度直接影响上弦省力程度，但过长会增加侧向占地和多人协同干涉。

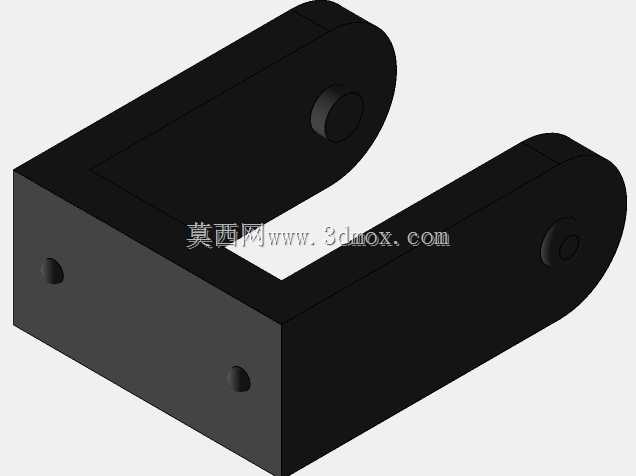

　　在三维建模处理中，木质梁、支腿和横撑可按实体杆件搭建，重点还原榫接、包铁、销轴和绑束位置；扭力绳束不必逐根建模，可用圆柱束与端部压块表达装配关系；摇臂、绞盘轴、棘轮爪和扳机连杆应作为独立运动件处理，便于后续检查上弦行程和释放轨迹。装配关系上，三脚架顶部回转座与梁体连接，应保留水平回转和俯仰摆动的铰接关系；支杆两端分别贴合梁腹和腿架，调整孔位对应不同射角。该模型适合用于古代机械结构演示、军械原理教学、影视道具前期验证以及博物馆展陈装置的比例缩放设计。
