管壳式列管换热设备结构设计

　　这套三维结构围绕卧式管壳式换热设备展开，核心由承压筒体、可拆卸封头、管板、密集换热管束、鞍式支座以及顶部仪表接口构成，属于石油化工、动力能源、暖通制冷与轻工流程中最常见的间壁式换热装备。设备运行时，两种温度不同的介质分别在管程和壳程流动：一种介质从封头侧进入，经由管板上按规则排布的列管穿过筒体，从另一端封头汇集流出；另一种介质进入筒体内部，在管束外表面横向或纵向冲刷，通过管壁完成热量传递。该结构特别适合需要连续换热、介质温差较大、承压要求明确的工况，例如循环水冷却、蒸汽冷凝、油品预热、工艺物料升温或余热回收等场景。

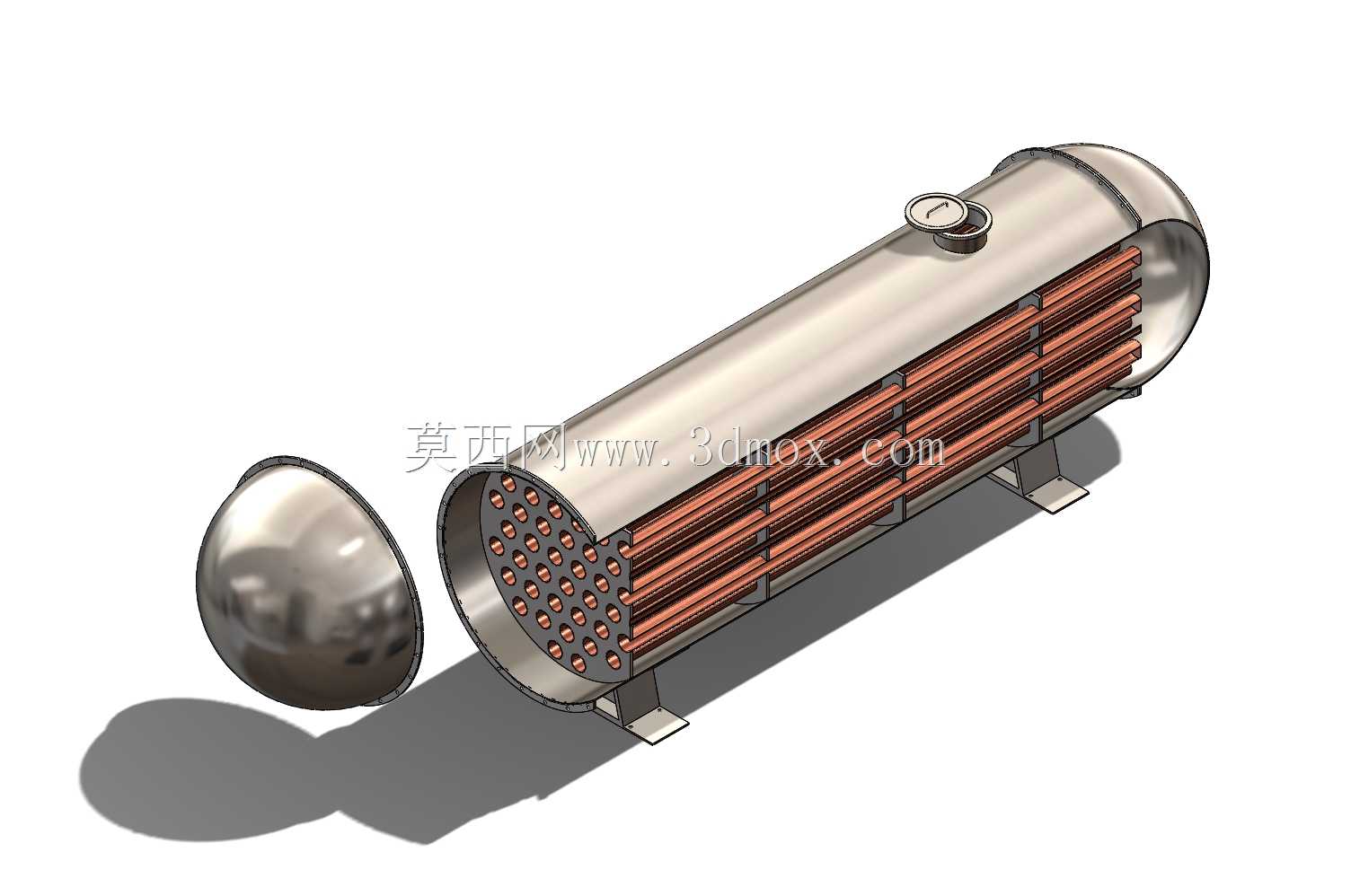

　　从结构布置看，圆筒形壳体承担壳程压力边界，两端通过法兰与封头连接，便于检修时拆开端盖，对管板孔位、管束结垢、密封面和管口进行检查。模型中封头采用圆弧过渡形式，相比平盖结构能够降低端部应力集中，使介质在进入管箱时流动更平顺。管板是整台设备的关键承载件，一方面与筒体、封头形成密封连接，另一方面通过大量孔位固定换热管，孔距、排孔方向和边缘布管范围直接影响换热面积、流体分布和清洗空间。管束沿筒体轴向平行布置，多根细长换热管组成主要传热面，管间留出壳程流道，使介质能够绕流管壁并提高换热效率。

　　顶部小口径接口与仪表座可用于安装压力表、温度元件或排气、放空附件。实际选型时，该位置通常需要结合管路系统确定接口方位、法兰标准和伸出高度，避免与平台栏杆、管道阀门或保温层发生干涉。筒体下方设置两件鞍式支座，将设备载荷传递到基础框架。鞍座的包角、底板宽度、地脚螺栓孔距和支座中心距是安装边界中的重点：支座跨距过小会使筒体局部支承应力增大，跨距过大则可能造成中部挠度增加；底板标高需要与混凝土基础或钢框架梁面对齐，设备就位后还应核对水平度，防止管束长期偏载。

　　在三维建模过程中，筒体、封头和法兰宜按真实装配关系建立，而非简单合并成单一实体。管板与换热管之间需要体现孔阵排布规律，管束端部应与管板位置对应，便于后续生成工程图时统计管材数量、规格和有效长度。封头法兰处的螺栓连接区域应保留足够空间，检修时扳手需要有回转余量；若设备外部增加保温层，还应在筒体直径、支座宽度和平台净距上额外预留保温厚度。对于壳程介质可能出现热膨胀的工况，设计阶段还需考虑管束与壳体之间的温差应力，必要时在结构上配置膨胀节、浮头或采用可抽拉管束方案。

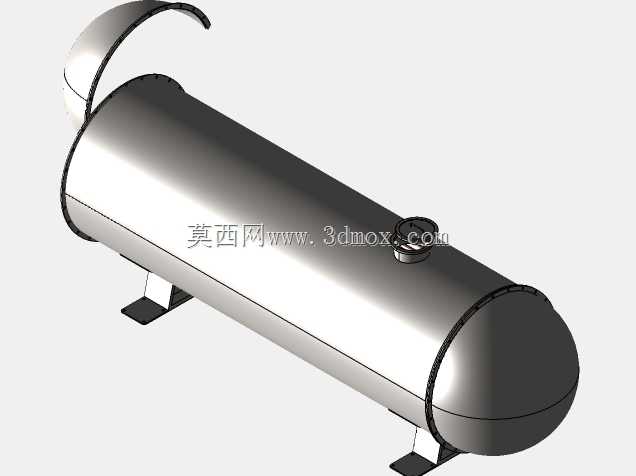

　　设备外形呈卧式长圆筒布局，长度方向由筒体直段、两端封头深度和法兰厚度共同决定，径向边界则包含筒体外径、保温层、顶部仪表接口及下部支座高度。布置在厂房内时，应在封头拆卸侧预留管束抽芯或端盖移出空间；靠近管道一侧，要保证操作通道和阀门手轮不被筒体遮挡。管束下方的阴影与支承关系在模型中得到清晰表达，能够帮助设计人员检查落地高度、吊装姿态以及支座与基础之间的贴合情况。

　　从功能细节看，列管数量和布管密度决定单位长度内的传热面积，但孔距过密会压缩壳程流通截面，导致压降升高并增加结垢清洗难度。管板外缘与筒体内壁的连接区域需要承受压力和温差载荷，封头上的分流空间则影响各列管入口流量均匀性。若用于冷凝工况，蒸汽进入壳程后应在管束表面逐步凝结，底部需考虑凝液排出方向；若用于液液换热，则应关注进出口位置，使冷热流体形成稳定逆流或错流，减少短路。

　　该模型对结构设计人员的价值在于把抽象的流程原理转化为可检查的装配关系：筒体如何包容管束，封头如何引导管程介质，管板如何分隔两侧空间，支座如何承担重量，仪表接口如何服务运行监测，都能在三维环境中直观核对。进行设备选型时，可在此基础上继续细化换热管直径、管心距、折流板形式、法兰等级、壳体厚度和接管方位；进行厂房布置时，则可依据整体长度、直径、支座位置和封头拆卸空间判断安装可行性。整体结构没有复杂的外部传动部件，但其设计难点集中在承压边界、管束布局、热补偿、密封检修和安装边界协调上，是典型的以传热功能为核心、以焊接筒体和精密管板装配为基础的工业换热设备。
