板翅式水冷换热散热器结构设计

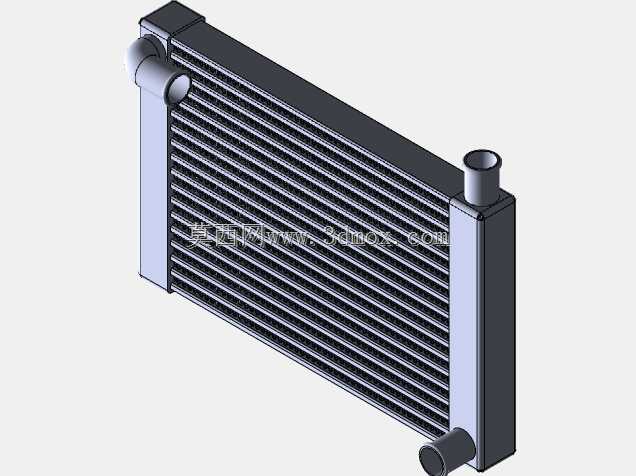

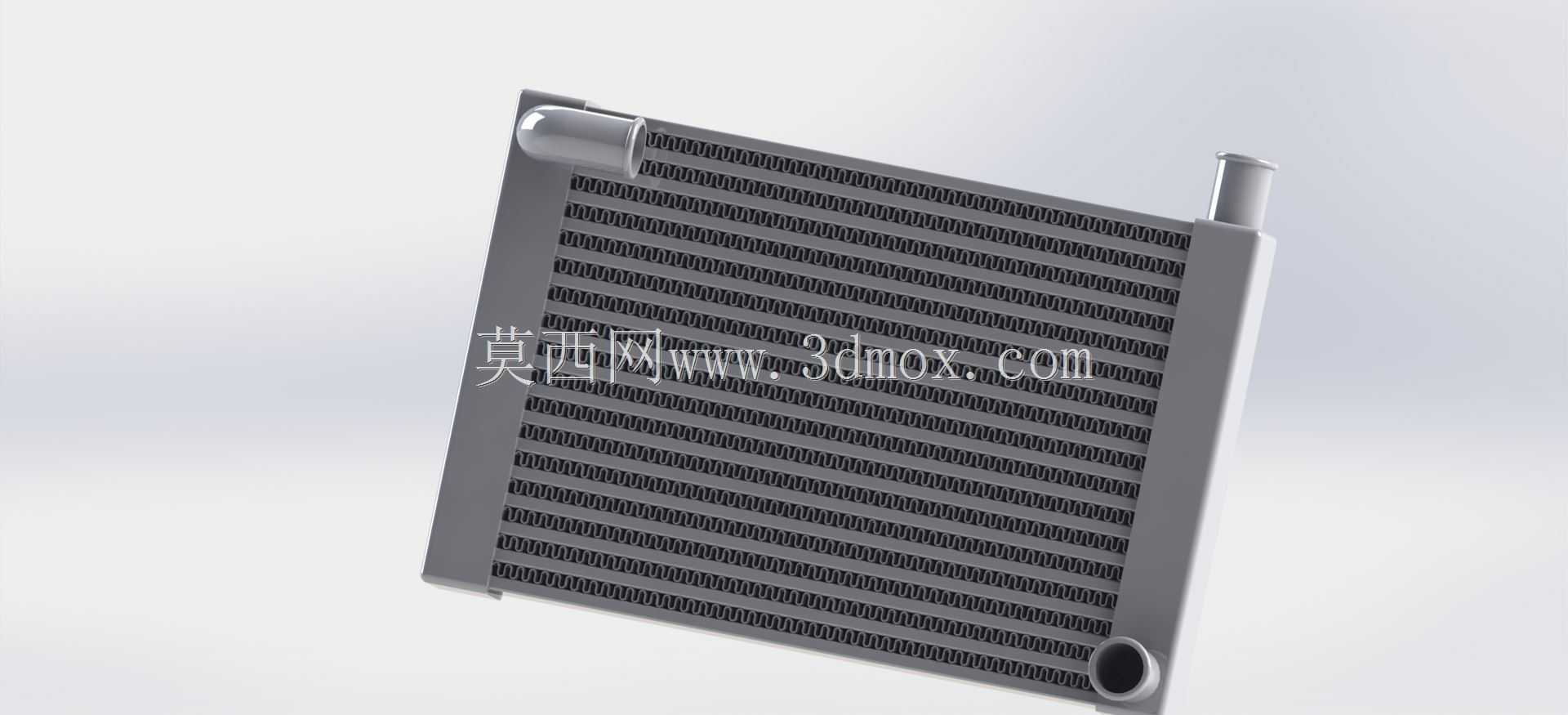

　　该结构属于紧凑型液冷换热部件，核心采用板翅式换热芯体布局，主体为矩形扁平换热主体，芯体正面密布平行排列的细密翅片流道，两侧集成刚性端板与侧向伸出的圆柱状流体接口，整体轮廓规整、安装边界清晰。

　　从实际工程应用场景来看，这类散热器广泛适配小空间高热流密度的温控场合：小型动力设备的液压油冷却回路、工控机柜内伺服驱动与功率模块的液冷系统、实验台架温控单元、小型交通工具的辅助散热支路都可采用该类结构。它的核心作用是在封闭循环回路中完成冷热介质的热量传递，带热量的高温流体从一侧接口进入芯体内部，在密布的翅片流道中分散流动，通过大面积的金属换热壁面将热量传导至外侧散热面，配合外接风冷或者二次冷却回路即可将流体温度稳定控制在设计区间，避免动力元件、电子功率器件因过热出现性能衰减、密封老化或者热保护停机。

　　设计思路上优先兼顾换热效率与结构刚性：整体采用薄型矩形芯体方案，在有限的安装投影面积内最大化拓展换热接触面积，正面连续排布的多层平行翅片一方面将内部流道分割为数十条平行微通道，大幅提升流体湍流程度、破坏边界层以降低换热热阻，另一方面翅片本身作为内部支撑筋，可承受循环流体的压力波动，避免薄换热板在压差作用下出现鼓胀变形。两侧的端板采用加厚实体结构，既作为芯体翅片的焊接定位基准，也承担整体安装的受力支撑，侧向伸出的圆柱形接口采用标准通径设计，可直接对接软管快插接头或者硬管焊接管路，接口根部做过渡圆角处理，降低管路装配应力集中，避免长期振动工况下出现焊缝开裂。

　　外形与安装边界层面，整体芯体为规则长方体，厚度方向尺寸紧凑，可直接嵌入设备预留的扁平安装空位，不需要额外占用过大的纵深空间；芯体边角做钝化处理，无突出尖锐结构，端板上预留的安装位可配合减震垫固定在机架上，侧向接口的伸出长度经过控制，既保证管路插拔的操作空间，也不会和周边相邻部件产生运动干涉。结构建模过程中需要重点把控几个细节：一是翅片的间距与高度匹配，翅片过密会大幅提升流阻、增加循环泵的负载，翅片过疏则会损失换热面积，需要根据目标流量与换热量平衡取值；二是进出口流道的导流设计，要保证进入芯体的流体能够均匀分配到每一层翅片通道，避免边角区域出现流动死区、局部换热失效；三是接口与端板的连接密封结构，承压面的配合公差需要满足循环介质的压力等级要求，焊接或者装配密封位预留足够的加工余量。

　　在整机布局里，该散热器通常布置在通风路径顺畅的位置，外侧可搭配轴流风扇形成强制风冷，液侧接入系统回油或者回水回路，安装时仅需固定四个支撑点、对接两路管路即可完成集成，后期维护时可直接反向拆解清理翅片表面积尘，适配长期连续运行的工业温控场景。建模时完整还原了芯体翅片阵列、端板、侧出接口的所有结构细节，装配关系清晰，可直接用于换热方案校核、安装干涉检查以及后续工程出图参考。
