重载轮式悬架前承载托架结构

　　这套轮式悬架前单元托架，面向非铺装路面重载行走设备的前端承载场景，常见于小型越野运载平台、履带改轮式作业底盘、战地轻型保障载具、复杂地形巡检设备的行走段设计，核心作用是把车架前部的垂向载荷均匀传递给两侧行走轮，同时在路面起伏、越障冲击、单侧轮遇凸起或凹坑时，通过并联的螺旋弹簧缓冲结构吸收冲击能量，避免刚性连接把地面冲击力直接传导至上部车架与搭载设备，降低车载精密部件受振损坏的概率。

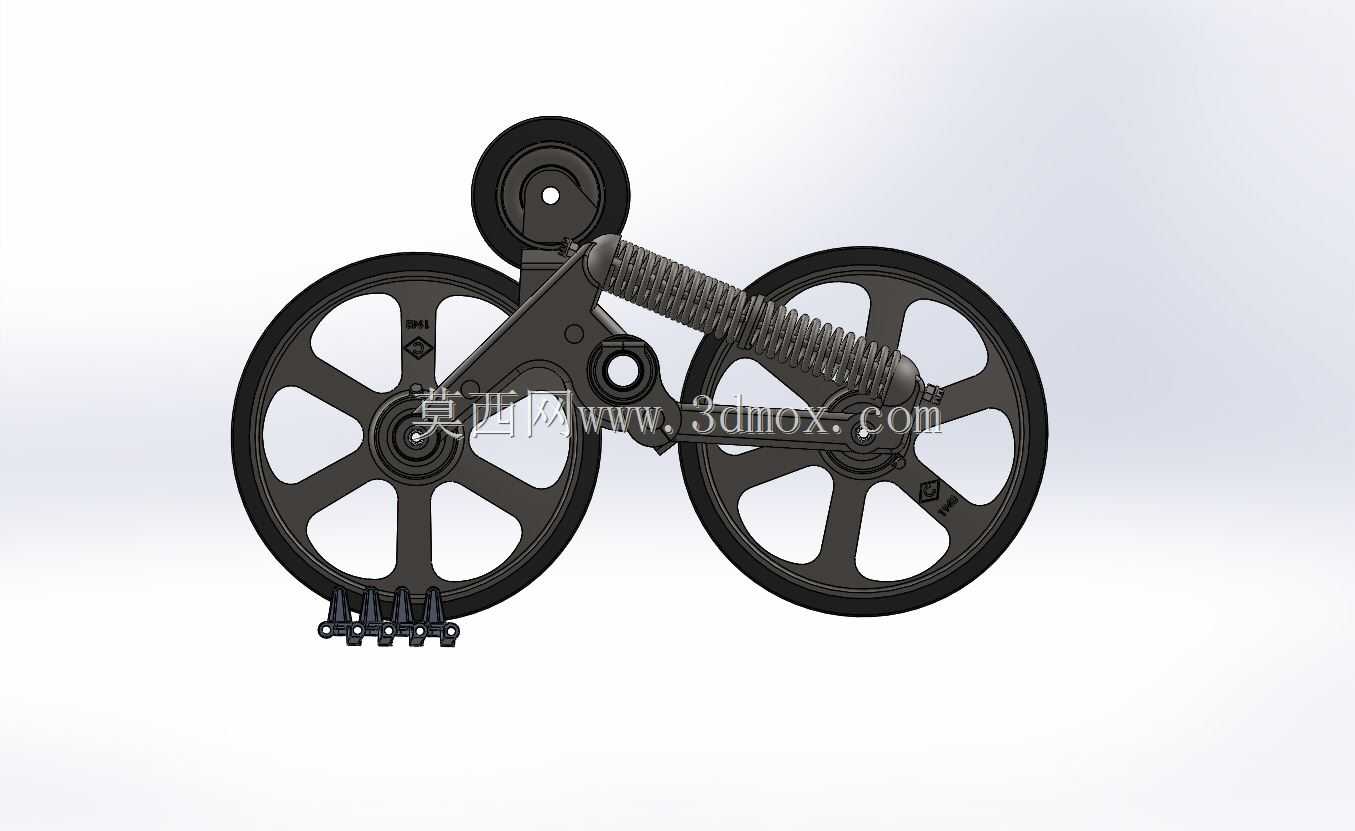

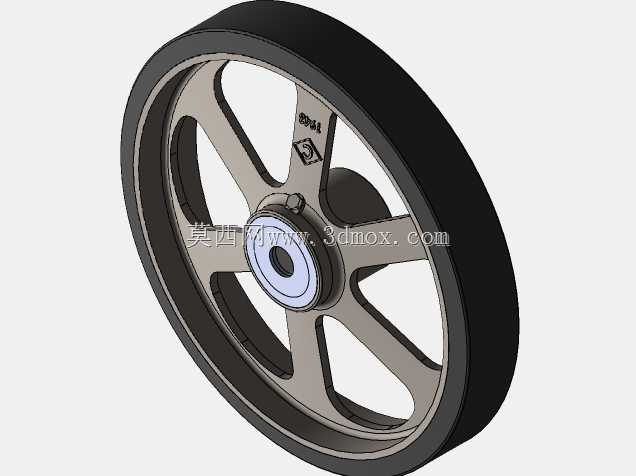

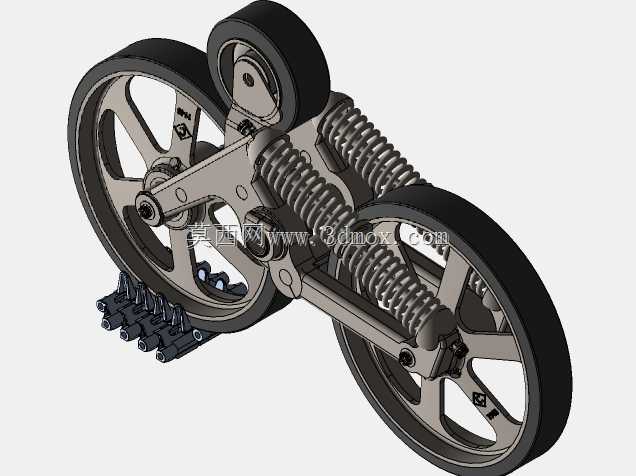

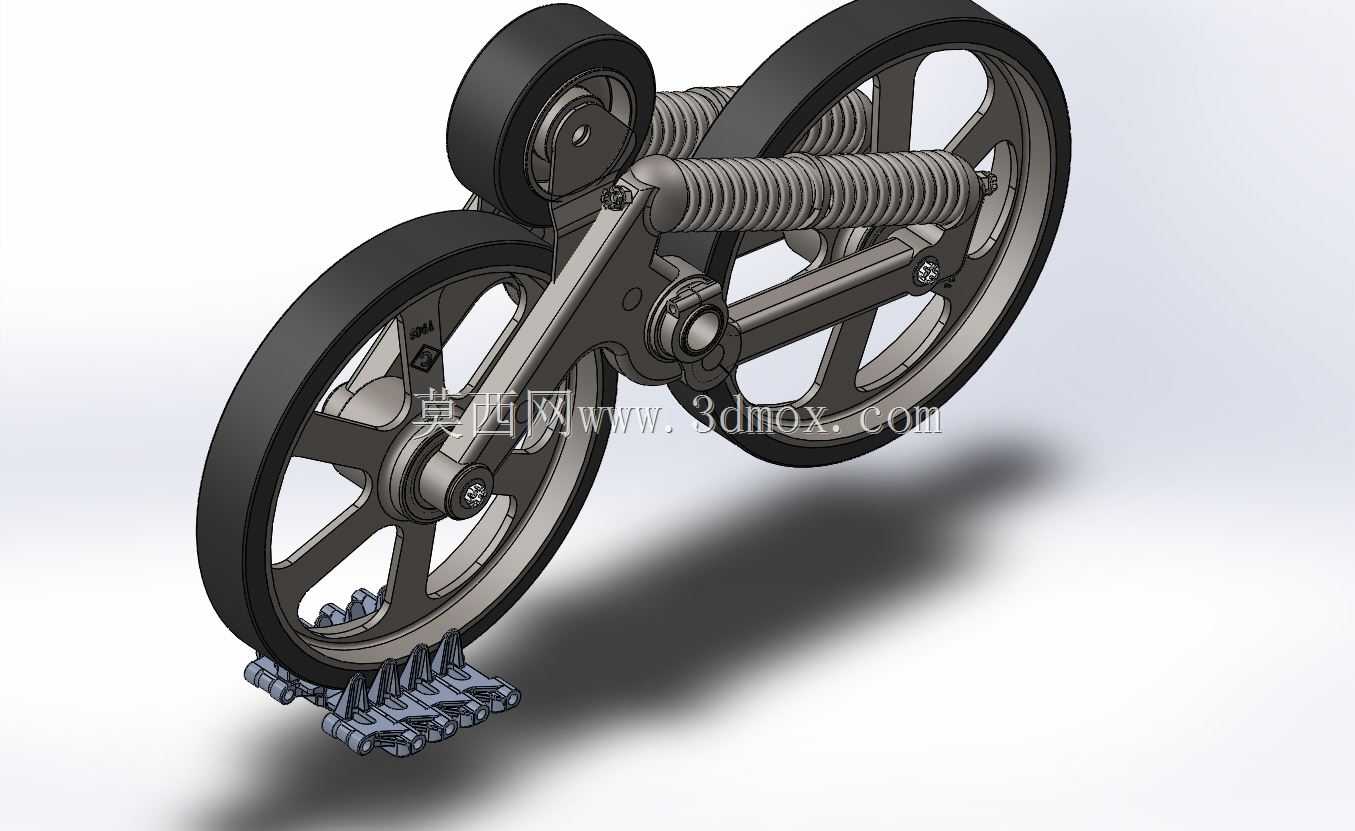

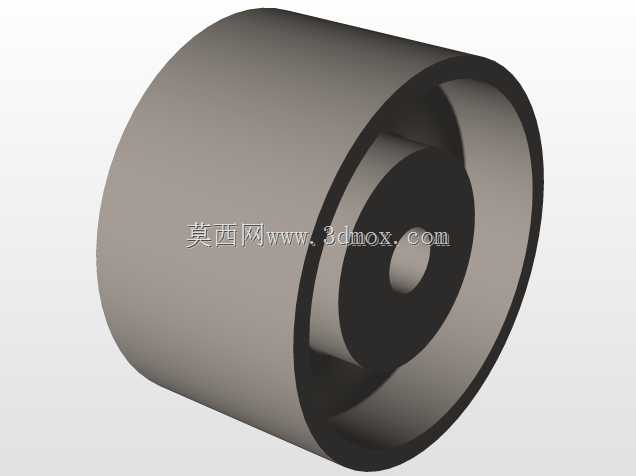

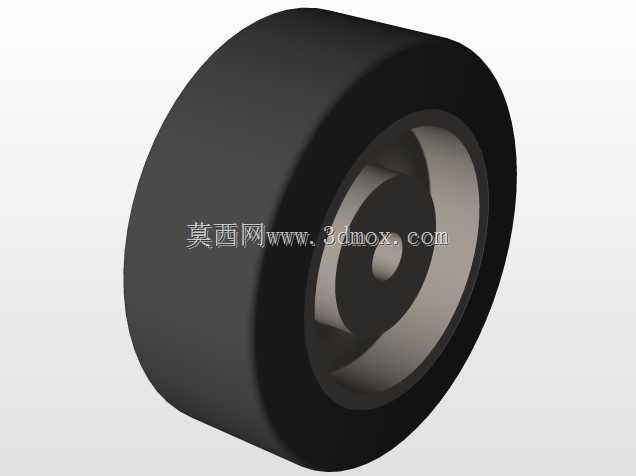

　　从结构布局来看，托架主体采用双侧轮对称布置形式，两个大直径行走轮分别铰接在托架两侧的轮轴支座上，大轮径的选型思路很明确：在非硬化路面行驶时，更大的轮径可以降低轮体越过石块、垄沟、台阶类障碍时的抬升阻力，同时减小接地比压，在松软泥地、草地、碎石路面行驶时不容易出现陷轮问题。轮体采用多辐条镂空结构，在保证轮辐抗弯抗扭截面模量的前提下，尽可能降低轮体自身转动惯量，行走时轮组随路面起伏的响应速度更快，不会因为轮体过重导致悬架弹簧被快速压死、失去缓冲行程。

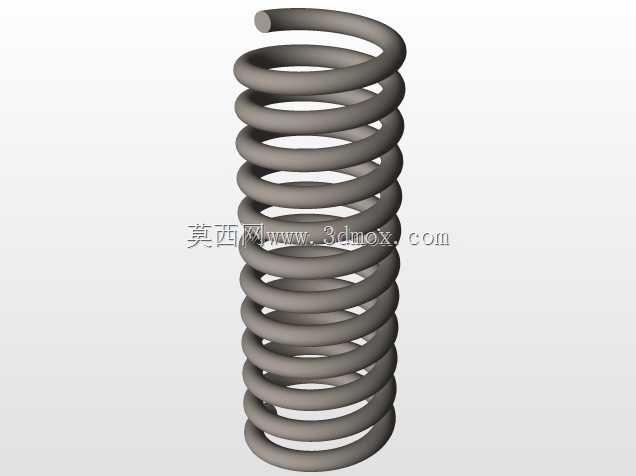

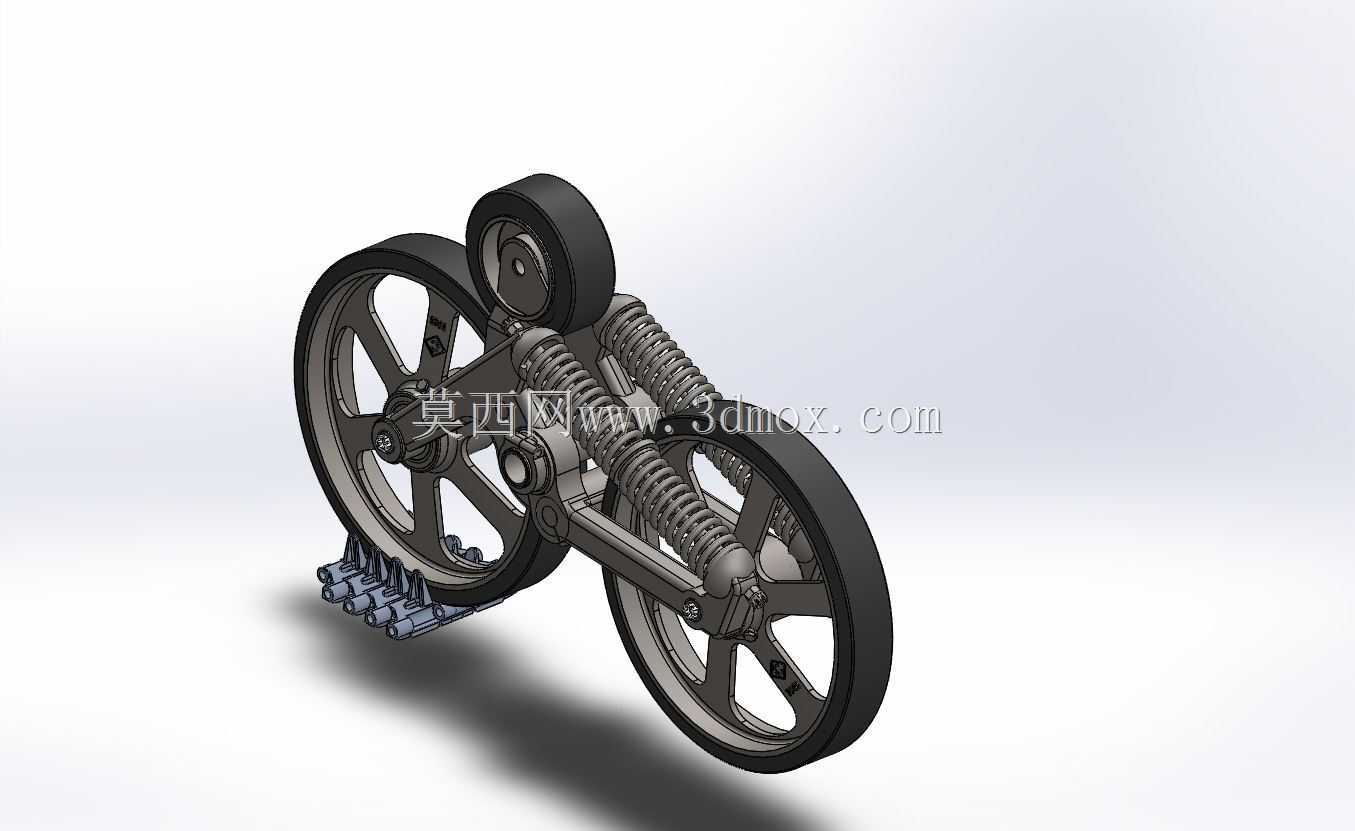

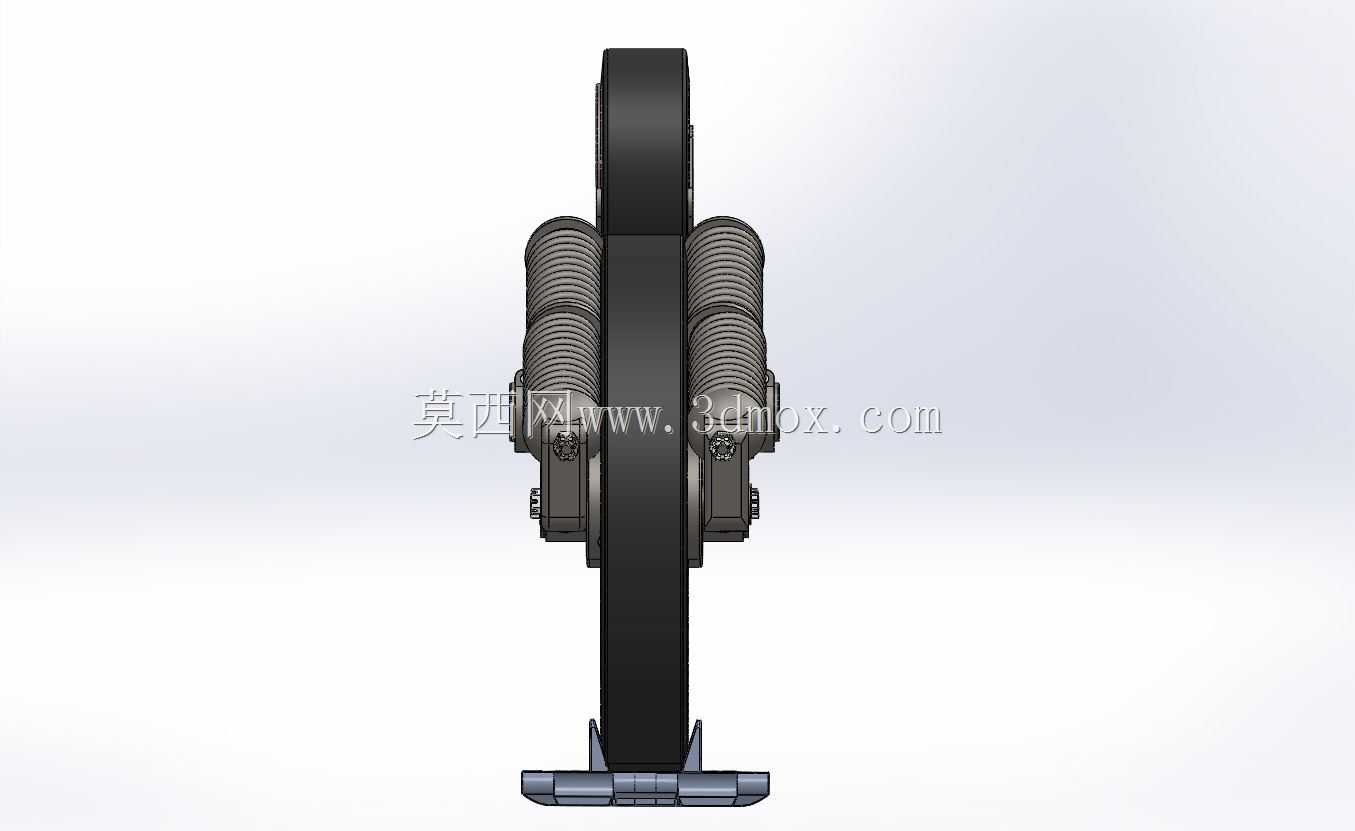

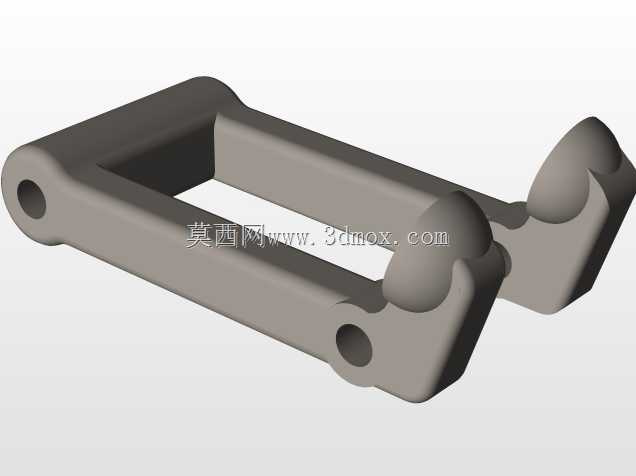

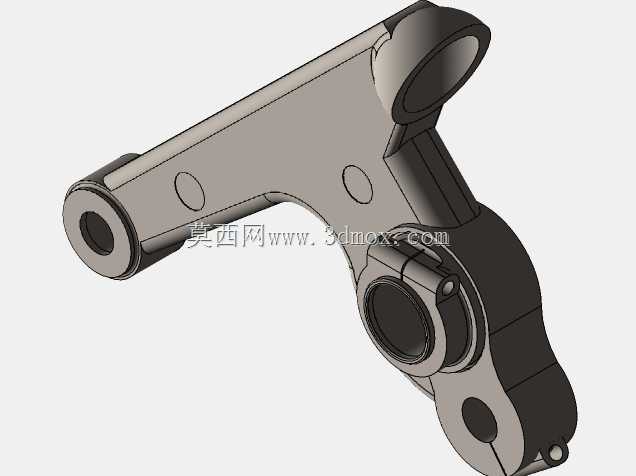

　　缓冲单元采用两根并列布置的圆柱螺旋压缩弹簧，弹簧两端分别铰接在轮架摇臂与中部托架基体上，这种布置区别于常见的单弹簧中置悬架：双弹簧分置两侧的结构，当单侧车轮遇到侧向冲击或者车身出现侧倾趋势时，左右弹簧可以独立产生形变，既可以提供垂向的缓冲阻尼支撑，也能分担一部分侧向力矩，减少轮轴铰接位的侧向受力，避免单弹簧结构在偏载时出现弹簧侧向弯折、支座焊缝撕裂的问题。弹簧的选型匹配需要结合整车前部簧载质量计算：预压行程要保证设备空载时弹簧不会出现松旷异响，满载冲击时弹簧的极限压缩量要留足15%以上的安全余量，避免弹簧并圈后变成刚性连接，把冲击直接传递到车架。

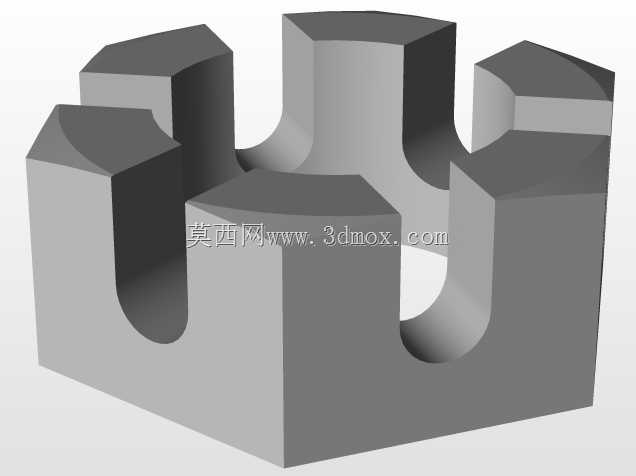

　　托架底部的安装基座采用多螺栓孔位的拼接式结构，安装面做了铣平加工处理，和车架纵梁对接时可以保证贴合面间隙控制在0.2mm以内，避免连接螺栓受剪出现松动。基座上的安装孔采用长圆孔与圆孔组合排布，圆孔作为主定位孔锁定托架相对于车架的纵向位置，长圆孔留给装配时的公差调节余量，抵消车架焊接过程中产生的孔位位置偏差，不需要现场扩孔就能完成装配，大幅提升产线装配效率。

　　设计过程中首先要锁定的边界参数是轮距与安装高度：两侧轮的外侧总宽度不能超出整车的宽度限值，避免在狭窄巷道、林间通道通行时轮体刮蹭两侧障碍物；托架底部安装面到轮轴中心的高度差，要和整车后部行走单元的高度参数匹配，保证整车装配后车架处于水平状态，不会出现前高后低或者前低后高的姿态，导致载荷分配前后不均。轮体的跳动行程需要提前做运动干涉校核：当车轮被地面障碍物顶起、弹簧压缩到极限位置时，轮胎上沿和上部车架底板之间要预留不小于30mm的安全间隙，转向动作过程中轮体侧面也不能和悬架弹簧、托架加强筋发生刮擦。

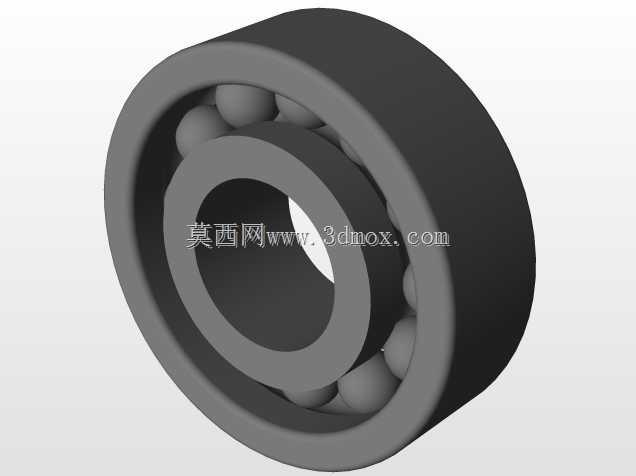

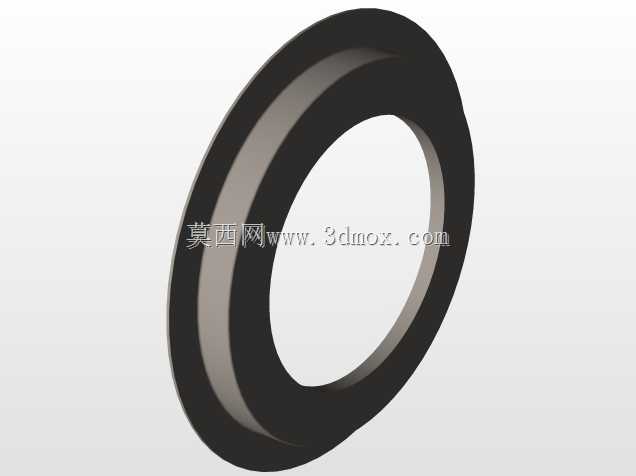

　　铰接点位的衬套选型也直接影响整套机构的使用寿命，轮轴和摇臂的铰接位采用带自润滑属性的滑动衬套，不需要频繁加注润滑脂就能在户外多尘环境下长期工作，避免泥沙进入铰接面后出现异常磨损、轮组晃动量超标的问题。托架的基体受力路径做了针对性的加强：从底部安装座向上延伸到弹簧铰接座、轮轴支座的位置都布置了径向加强筋，把地面传递上来的冲击力顺着筋板分散到整个安装面，不会出现局部应力集中导致的支座断裂问题。

　　实际工况里，这套托架还要兼顾制动与牵引载荷的传递：行走轮的制动力矩、地面给轮体的牵引力都会通过轮轴、摇臂、铰接点最终传递到托架基体再传导至整车车架，所以结构校核时不能只计算垂向静载荷，还要叠加启动、制动时的纵向冲击载荷，以及转向时的侧向离心载荷，多工况组合下保证所有受力部件的安全系数满足重载行走设备的设计要求。
