重载通用托架行走滚轮结构

　　该轮体结构面向需要低速承载、滚动导向和移动支承的机械装置，常见于工装托架、移动式设备底座、输送线辅助支承、车间周转架以及轻型牵引小车。其核心作用不是单纯提供一个圆形轮子，而是在轮缘接触地面或轨道后，将上部载荷通过轮毂、轴系和托架传递到行走界面，同时降低移动过程中的摩擦阻力，使设备在调整位置、短距离转运或沿固定路径运行时更加平稳。

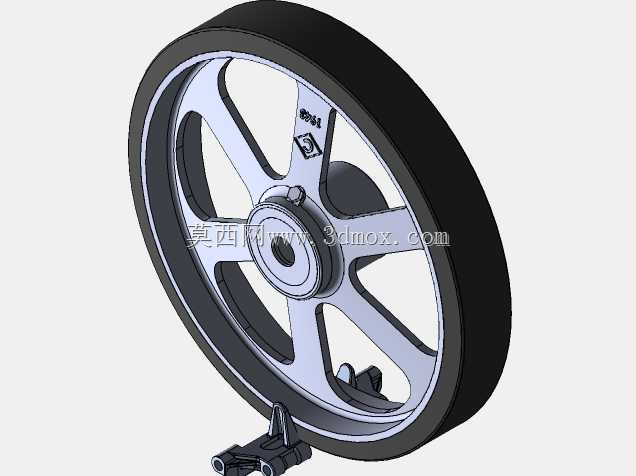

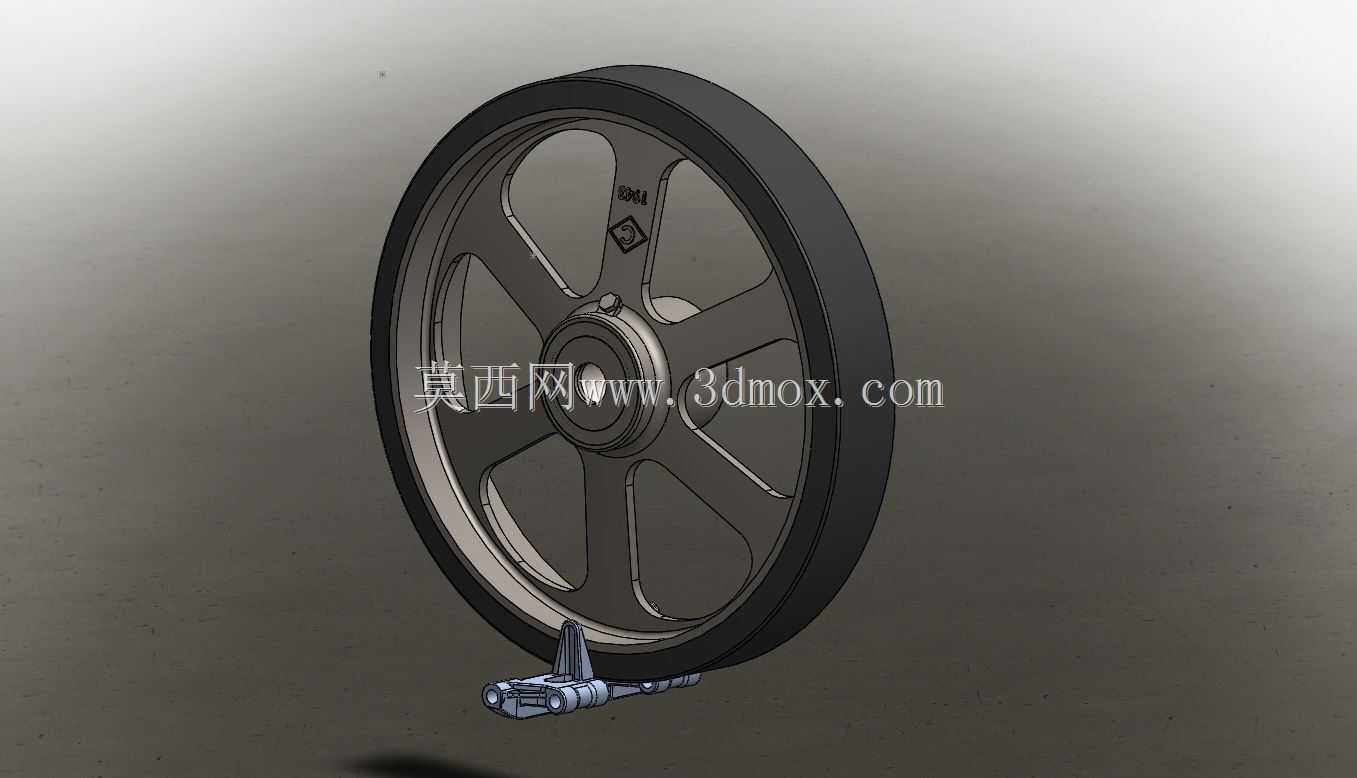

　　从结构布置看，轮体采用大直径轮缘与多辐式轮辐组合。轮缘外侧形成连续的接触环带，承担滚动过程中的主要接触应力；轮辐在保证轮辋与轮毂连接刚度的同时，减少实体材料填充，使整体质量得到控制。轮毂区域围绕转轴布置，中心孔、台阶面和加强过渡共同构成轴承或衬套的安装边界。底部托架与轮体形成支承关系，托架上的连接部位可用于与外部机架、支腿或移动平台对接，使轮体在受载时保持轴线位置，避免侧向偏移。

　　设计这类滚轮时，首先要明确行走界面。若在平整车间地面使用，轮缘宽度和外径需要兼顾接触压强与越障能力；若沿轨道运行，则轮缘截面、导向间隙和轮侧约束更关键。大直径轮体在越过焊缝、细小杂物或轨道接缝时具有更好的通过性，同时相同线速度下转速较低，有利于减少轴承磨损。轮缘厚度不能只按外观确定，需要结合额定载荷、材料弹性模量、接触宽度和允许变形进行校核；过薄会在局部受压后产生明显挠曲，过厚则增加转动惯量和制造成本。

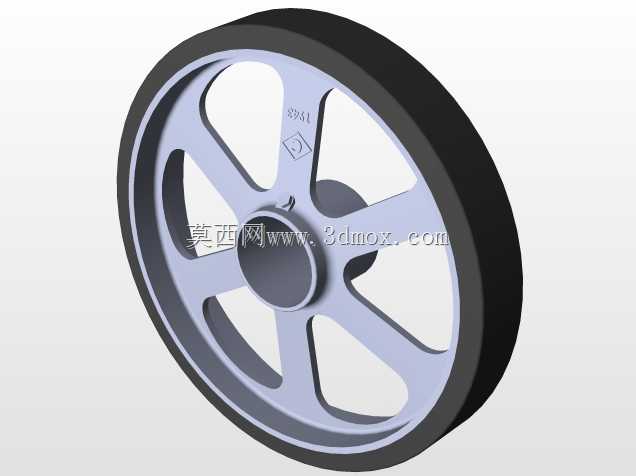

　　辐板造型采用近似多辐条分布，使载荷从轮缘向轮毂传递时形成多条传力路径。辐条与轮辋、轮毂交接处应保留圆角过渡，避免在冲击载荷下出现应力集中。若后续进入详细工程阶段，可在辐条根部增加局部加厚，或在轮毂端面设置加强环，以提高反复启停和侧向受力时的疲劳寿命。对于铸造或焊接成型的轮体，还需考虑壁厚均匀性，防止冷却收缩造成变形；对于机加工件，则应明确轮缘外圆、中心孔和端面的同轴度与垂直度要求。

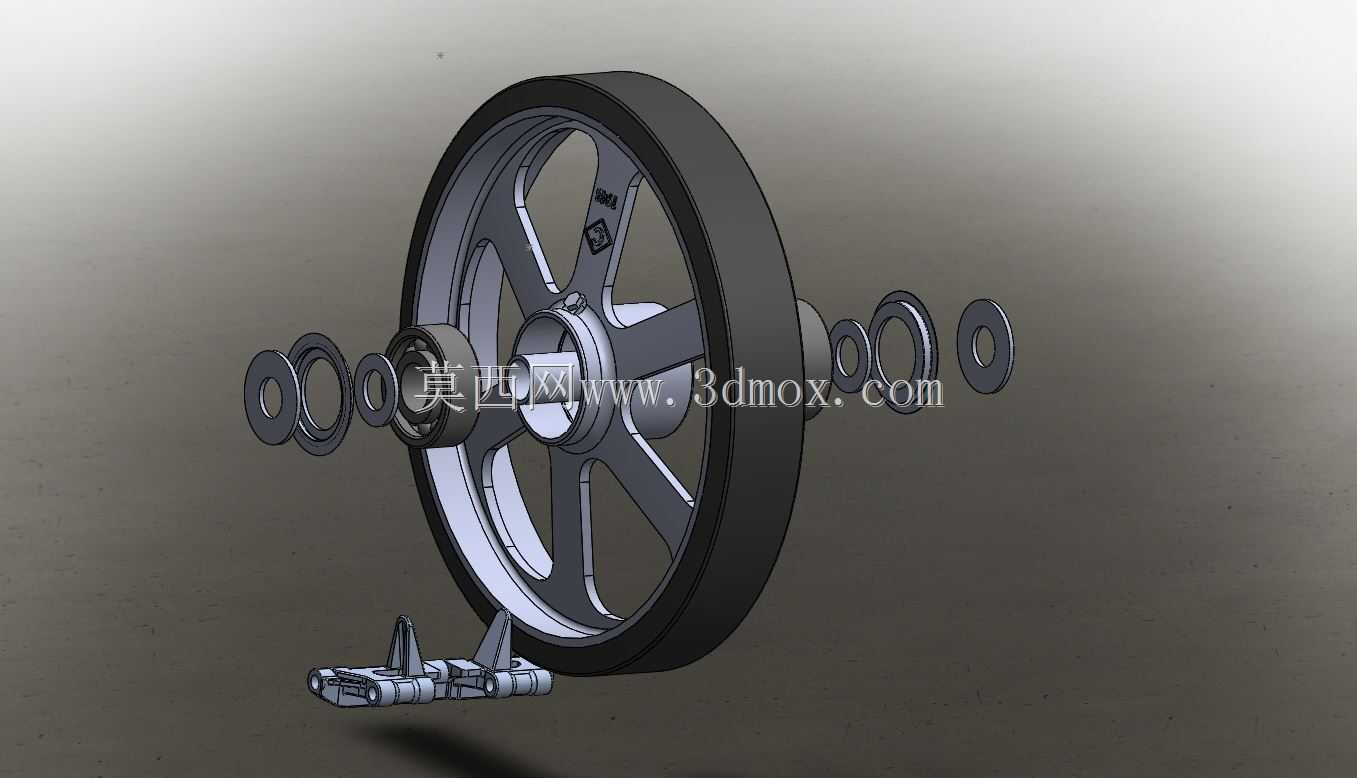

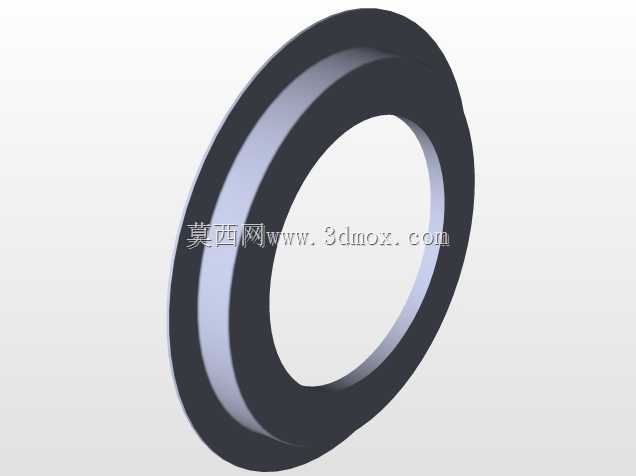

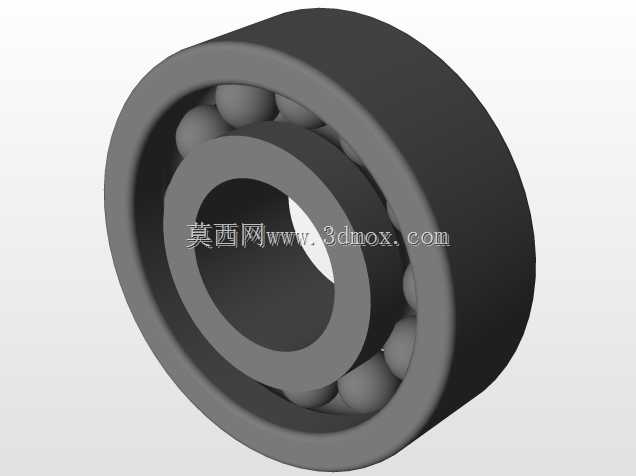

　　安装边界主要集中在轮毂中心和托架接口。中心孔径决定轴径或轴承外径，轴肩位置决定轮体轴向定位，轮毂长度则影响轴承跨距。若采用滚动轴承，需在模型中预留轴承外圈配合孔、内圈配合轴以及密封、挡圈或锁紧螺母空间；若采用滑动衬套，则应关注衬套壁厚、润滑通道和磨损后更换方式。轮体两侧与托架立板之间应保留适当间隙，既不能因间隙过大导致运行摆动，也不能因加工累积误差造成摩擦卡滞。

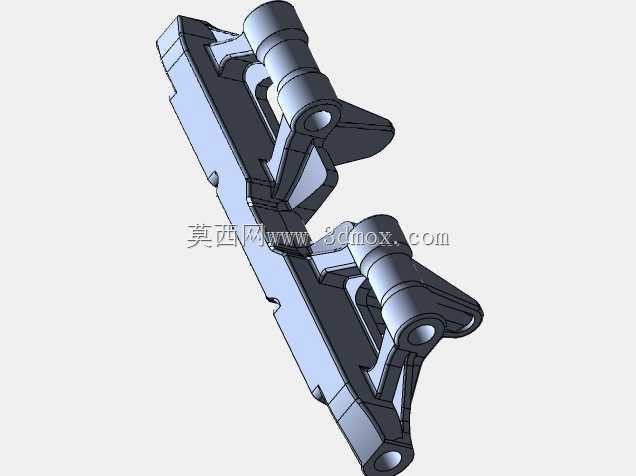

　　底部托架在该结构中承担轮轴支承和外部连接双重功能。托架的开口、销轴孔或螺栓孔位置直接决定整机安装高度，因此在选型或建模时应先确认安装基面到轮轴中心的距离。该高度影响设备离地间隙、推动力矩和整机稳定性。若托架承受垂直冲击，侧板厚度、轴孔周边补强以及底部折弯或焊接形式都需要重点检查；若存在牵引方向的频繁启停，还要考虑托架前后方向的刚度，避免轮轴孔被拉长。

　　实际使用中，轮体与地面之间的接触状态会影响运行噪声和牵引阻力。较硬的轮面承载能力强、滚动阻力小，但对地面不平度敏感；较软的轮面减振性好，却可能增大变形和发热。该模型呈现的是金属质感轮体，适合进一步按钢制、铸铁或铝合金方案展开。钢制轮体强度高，适合轨道和重载场景；铸铁轮体减振与耐磨表现较好，适合固定线路低速运行；铝合金轮体质量轻，更适合手动移动设备，但接触表面通常需要附加耐磨层或硬化处理。

　　建模时应把轮缘外圆、轮毂孔、托架连接孔作为关键尺寸驱动，而不是仅追求外观比例。轮体宽度决定接触面积，外径决定回转包络，轮毂直径决定轴承选型空间，托架侧板间距决定装配干涉范围。对于需要在设备布局中复用的人员，可将轮轴中心、安装孔位、外形最大半径和侧向宽度作为基准参数，便于在总装中检查地脚、护罩、轨道和周边结构是否冲突。

　　在维护角度，轮体结构应便于拆卸。轮毂与轴之间若采用过渡配合，装配后定位可靠，但现场更换难度较高；若采用间隙配合加键或锁紧件，则拆装更方便，但需控制转动中的微动磨损。托架外侧应留出扳手空间，轴承或衬套的压入方向也应在结构设计阶段明确。对于粉尘较多的环境，轮缘两侧可增加挡尘结构；对于需要经常清洗的场合，托架下方应避免形成积液死角。

　　总体来看，该结构围绕“滚动承载—轴系定位—托架连接”三个核心环节展开，既可以作为独立脚轮部件进行细化，也可以作为移动设备中的行走轮模块使用。后续工程化时，应结合载荷大小、行走速度、地面或轨道条件、冲击频率以及安装空间，对轮缘材料、轴承形式、轴径、托架板厚和连接紧固件进行完整校核，使模型从外观结构转化为可制造、可装配、可维护的实际部件。
