双列直插十四引脚集成电路封装

　　双列直插封装是电子控制板开发、教学实验板、工业控制模块和老式通讯设备中非常常见的一类集成电路外形。十四引脚版本沿封装本体两侧各布置七根引脚，引脚间距、本体宽度和插装高度都围绕波峰焊、手工焊接以及面包板插拔等实际装配方式确定。建模时不能只把黑色本体做成简单长方体，因为真实器件在端部、底面、引脚肩部和塑封过渡区都有明确结构特征，这些细节会影响PCB布局、干涉检查和整机装配判断。

　　从使用场景看，这类封装常见于逻辑门、运算放大器、比较器、光耦驱动、接口转换、电源管理以及小型控制电路。设备维修人员在拆换旧板器件时，需要根据两排引脚的跨距确认插座或焊盘位置；结构工程师在做壳体堆叠时，也要关注芯片本体上方是否需要保留散热或操作空间。虽然DIP器件的功耗通常不大，但在密闭盒体、多板叠装或靠近变压器、继电器等发热部件时，封装高度和周围元件距离仍需纳入空间校核。

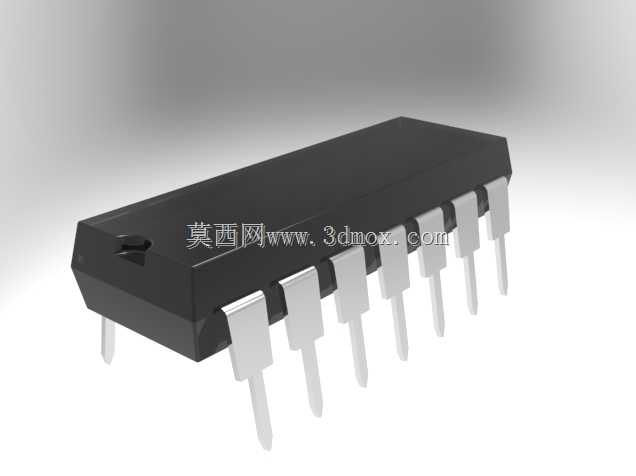

　　外形处理上，黑色塑封本体采用长条矩形主体，端部可保留轻微脱模斜度和圆角过渡，避免视觉上过于尖锐。本体顶面通常有一处定位凹口或圆点，用于标识第一脚方向；在三维装配中，这个特征不能省略，因为它直接关系到丝印方向、防呆检查和维修识别。底面并非完全贴死PCB，塑封体与板面之间会留有少量间隙，引脚从本体侧下方伸出后经过肩部弯折，再形成垂直插装段。该弯折半径如果建得过硬，会让元件看起来像金属片直接插入板子；如果弯得过大，又会偏离标准DIP封装的成型规律。

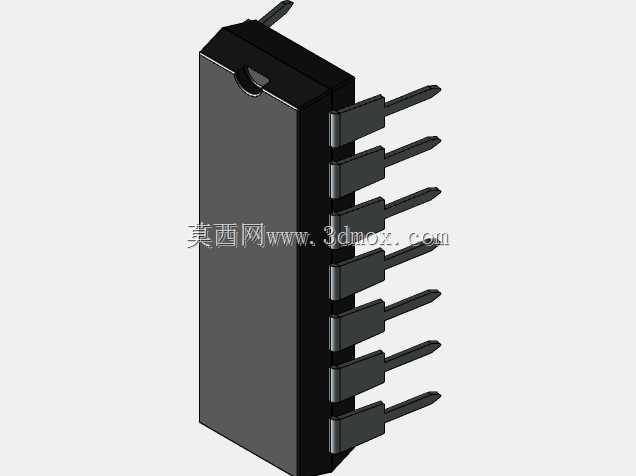

　　引脚是整个模型的重点。十四根引脚按两侧对称排列，单根引脚可分为外露肩部、斜向过渡段、竖直插针和末端轻微收窄区。实际器件引脚多为镀锡或镀铅金属，表面具有冲压后的平直感，边缘不能过度圆润。建模时可先完成一侧七根引脚，再按封装中面镜像处理，同时保证左右引脚在宽度方向的位置与标准焊盘跨距对应。引脚根部与塑封体交界处应体现封装灌封后的连接关系，不应出现悬浮或穿模。对于需要做装配动画的场景，还可以把引脚末端与PCB孔位的插入深度单独控制，便于展示压装、焊接或插座连接过程。

　　安装边界方面，布局人员通常要在芯片两端预留取放和拔插空间。若使用IC插座，整体高度会增加，插座本体还会在板面上占据额外轮廓；若直接焊接，芯片下方可走线，但维修重焊时需要考虑烙铁接触空间。模型在装配体中应能反映这些边界：本体宽度决定相邻电阻、电容、连接器能否靠近，引脚高度决定上方壳体或线束的最低安全面，端部定位凹口则决定极性方向。对于多板连接的通讯模块，DIP芯片往往靠近板边或插座区域，外壳开孔、绝缘片和固定柱都不能与引脚肩部发生干涉。

　　设计思路上，该模型适合采用本体与引脚分件建模的方式。塑封本体关注拔模、圆角、顶面标识和端部形态；引脚则利用标准间距阵列，保持截面厚度、弯折角度和伸出长度一致。若用于产品渲染，可给本体设置细微磨砂塑料质感，给引脚设置金属高光；若用于工程评审，则应控制模型比例，使封装长度、宽度、引脚中心距和板上占用范围能够直接参与空间检查。这样建立出来的双列直插十四脚器件，不只是一个外观元件，更能在原理图对应、PCB装配、外壳干涉和维修工艺讨论中提供可靠的三维依据。
