机用平口夹紧虎钳运动仿真结构

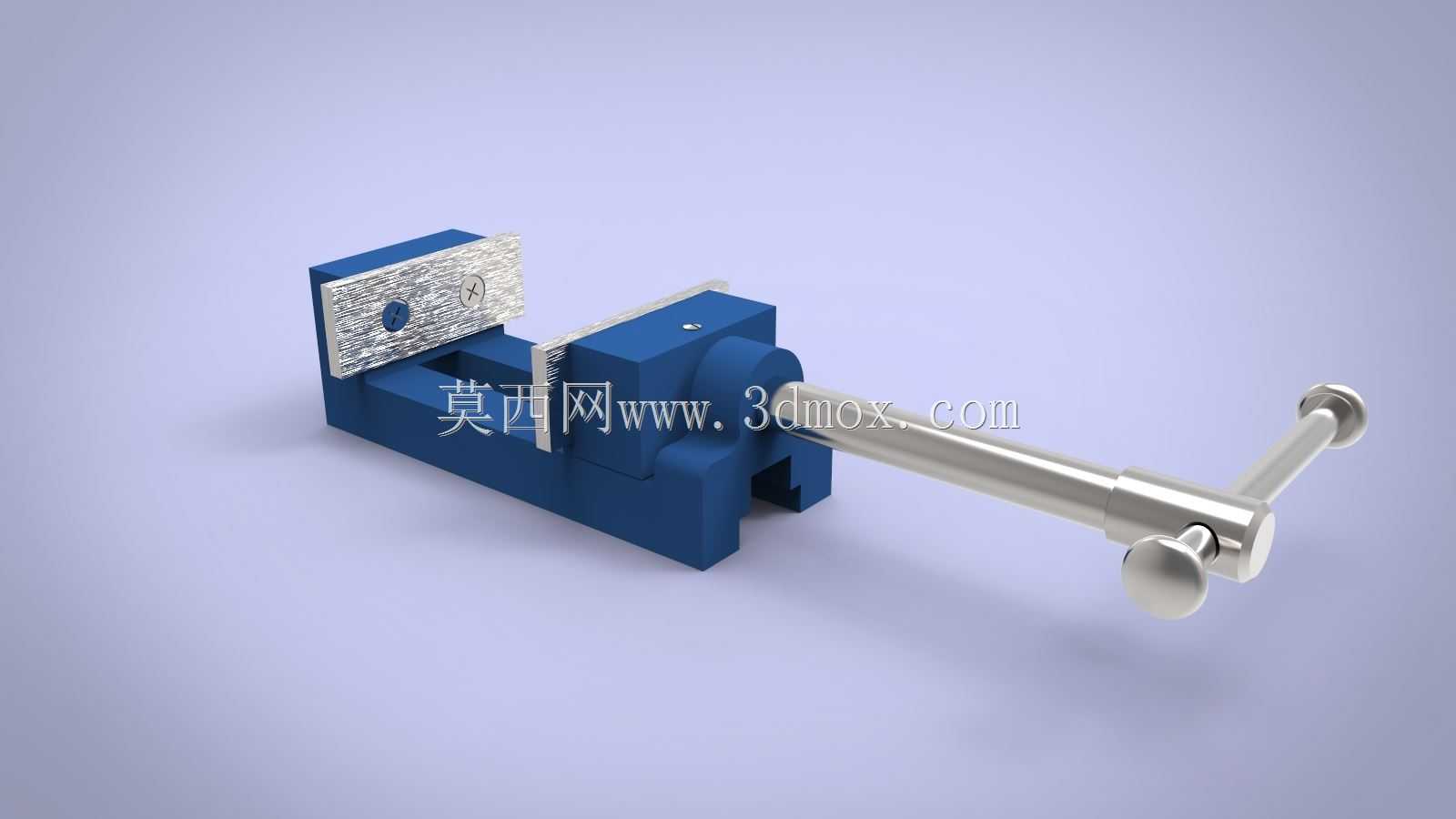

　　这套手动平口虎钳结构主要面向小型铣床、钻床、钳工修配工位以及教学演示中的工件装夹场景，核心作用是在切削、钻孔、修磨、装配定位过程中为规则块状零件提供稳定的侧向夹持力。模型把固定钳身、活动钳口、丝杠传动段、操作摇把、钳口垫板等部件按实际装配关系完整表达，尤其适合用来核对夹紧动作中各运动副的配合逻辑，而不是只做外观展示。

　　从使用逻辑看，工件放置在固定钳口和活动钳口之间的承载平面上，转动端部摇把后，丝杠将旋转输入转化为活动钳体的直线进给。钳口闭合时，两块带防滑纹理的钳口板平行贴合工件侧面，能够限制工件沿夹紧方向的位移；承载底面则承担工件重力和加工时的垂向载荷。实际工位中，这类虎钳通常通过底座或定位键与机床工作台T型槽配合，再用压板螺栓锁紧，避免钻削或轻铣时整体窜动。

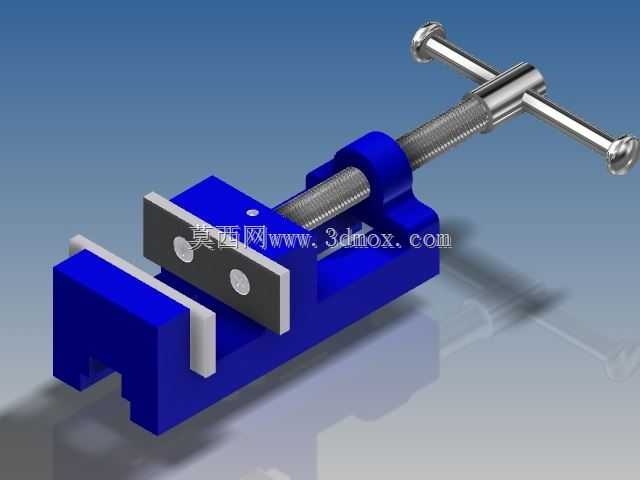

　　结构设计上，固定钳身承担主要刚性支撑，截面采用较高的立壁和加宽底座，以降低夹紧反力造成的张开变形。活动钳体沿钳身导向区域移动，导向面需要控制合理间隙：间隙过大会导致钳口上扬或夹持偏摆，间隙过小则在铁屑进入、润滑不足时出现卡滞。丝杠端部设置操作杆和球形握头，方便人工施加扭矩；长力臂设计降低了操作力，但在精密装夹时仍需控制扳动幅度，防止薄壁工件被压伤。

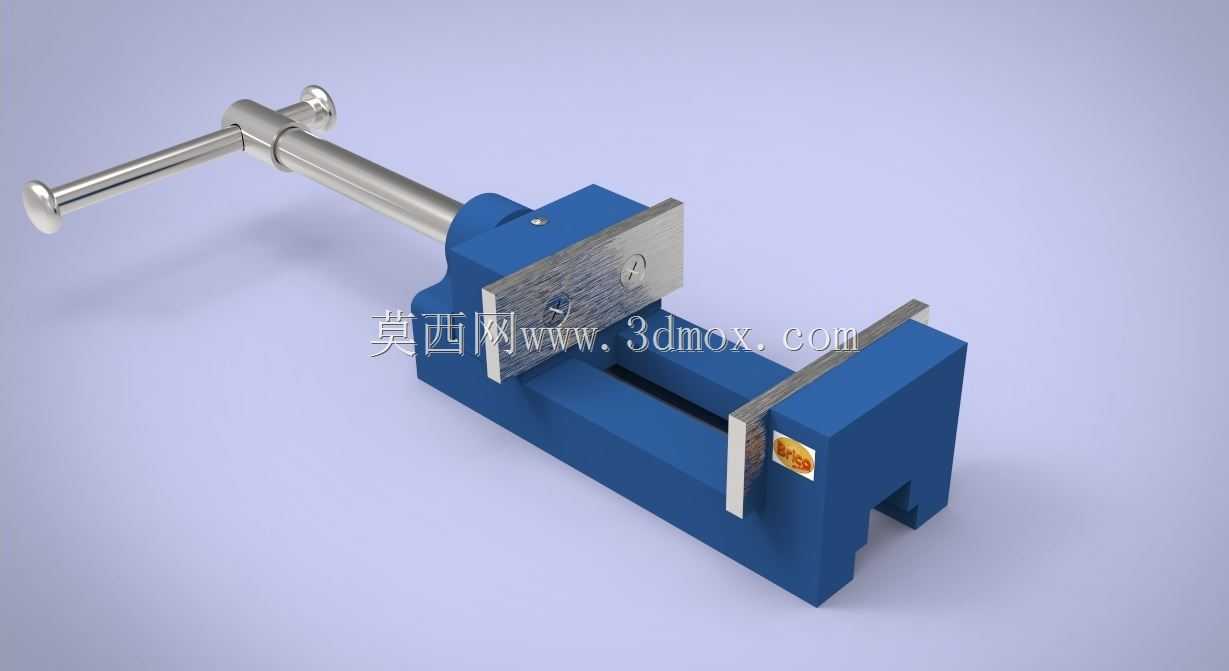

　　钳口板是直接接触工件的易损件，表面滚花或齿纹可以增加摩擦，板件通过螺钉固定在钳体上，磨损后可单独拆换。对于已加工面或软质材料，实际生产中常更换为铜质、铝质或带防护垫的钳口，以避免夹痕。模型中钳口板与基体的分件表达，有利于工程人员理解备件更换、接触面修磨以及夹持精度恢复的方式。

　　安装边界方面，虎钳底部需要落在平整工作台上，底面平面度直接影响夹持基准。布置时要在钳身两侧预留压板空间，前端留出摇把回转半径，避免操作杆与机床护罩、刀具路径或相邻夹具发生干涉。夹持长条形工件时，应让工件受力区域尽量靠近钳口中部，伸出过长的部位需要增加辅助支撑；夹持短小毛坯时，则要保证足够咬合长度，防止加工振动使工件松脱。

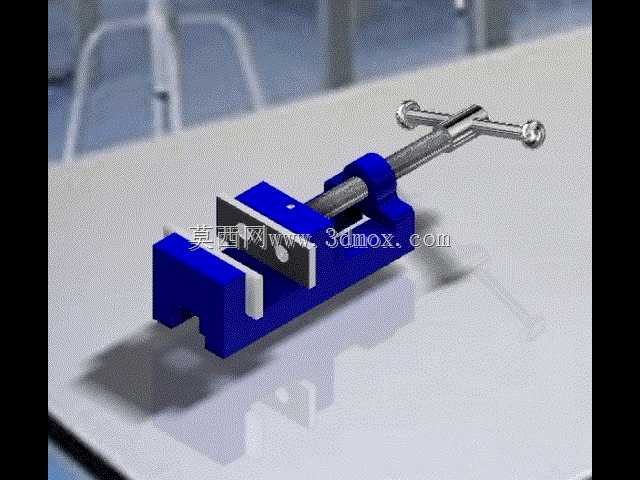

　　运动仿真层面，重点检查丝杠旋转与活动钳体平移之间的传动关系、摇把整周转动空间、钳口闭合极限以及全开位置的行程余量。固定件与运动件之间应明确约束：钳身相对工作台固定，丝杠保留旋转自由度，活动钳体沿夹紧方向移动，钳口板随对应钳体同步动作。通过DMU运动学验证，可以提前发现丝杠行程末端是否脱开、摇把是否碰击底座、活动钳体在极限位置是否超出导向段等问题。

　　在加工应用中，这类夹具虽然结构简单，但对基准传递十分关键。钳口固定面常作为工件找正基准，安装后需用百分表检查固定钳口与机床进给方向的平行度；若钳口磨损或底座有切屑，会直接导致工件侧面倾斜、孔位偏移或铣削尺寸不稳定。日常维护时应清理导向面和丝杠螺纹区域的铁屑，保持润滑，并在夹紧后确认工件底部完全贴实，避免悬空夹紧造成加工振动。

　　整体来看，该模型把手动夹紧机构中最典型的旋转转直线运动、刚性钳体承载、可更换钳口和人工操作力臂集中呈现出来，既可以作为工装夹具设计的基础案例，也能用于机构运动教学、钳工工位布局校核以及小型机床装夹方案讨论。
