三辐式金属手轮操作调节构件

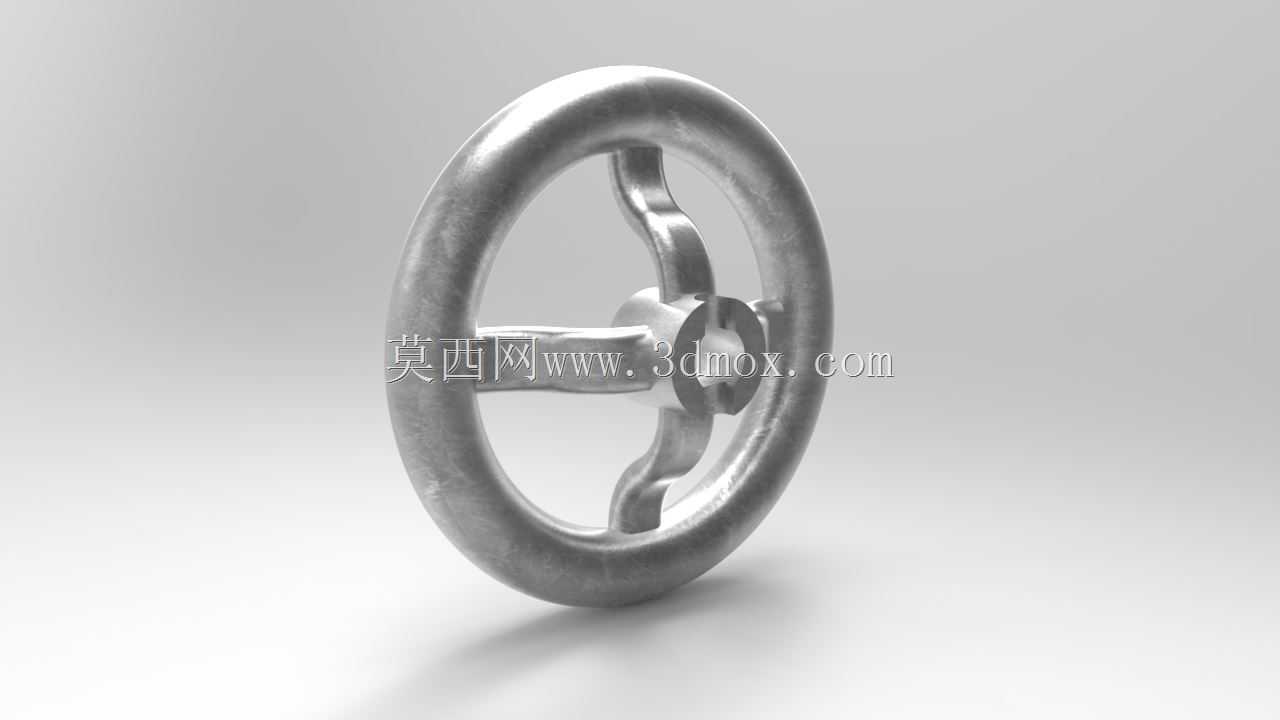

　　该构件呈现的是一种典型手动操作手轮，整体由外侧环形轮缘、中心安装轮毂以及三根过渡辐条组成，结构形式接近阀门、机床进给机构、工装夹具和小型设备调节端常用的圆盘式操作件。手轮的核心作用并不在于传递大功率，而是在需要人工介入的位置提供可控的旋转输入，使操作者能够通过握持轮缘施加扭矩，进而带动阀杆、丝杠、锁紧轴或调节螺杆完成启闭、进给、张紧、对位等动作。

　　从使用场景看，这类手轮常见于工业管路截止阀、闸阀、蝶阀的手动操作端，也会出现在铣床、磨床、专用工装、输送设备张紧机构以及检测设备的微调部位。轮缘采用连续闭环形式，操作者可以沿圆周任意位置抓握，施力方向随转动过程自然变化，相比直柄式手柄更适合多圈连续旋转。三辐布置在保证刚性的同时减少了实体材料填充，轮体中部留出较大镂空区域，既降低自重，也便于观察后方机构，在需要频繁转动的工位上能够减轻操作负担。

　　外形上，轮缘截面并非尖锐薄板，而是带有圆润过渡的粗实环体，这种处理有利于手部贴合，转动时不会因局部棱边造成明显压痕。中心轮毂为整个零件的受力交汇区，内部设置与轴件配合的安装孔位，外部通过加厚圆柱段承担辐条传来的弯矩和扭矩。轮毂端面可见用于锁紧或定位的配合结构，实际设计时需要根据轴径、键连接、紧定螺钉或方榫形式确定孔型；若用于阀门，通常要与阀杆螺母或 stem 连接结构匹配，若用于机床，则需考虑刻度环、指示器、锁紧螺母以及防松垫片的装配空间。

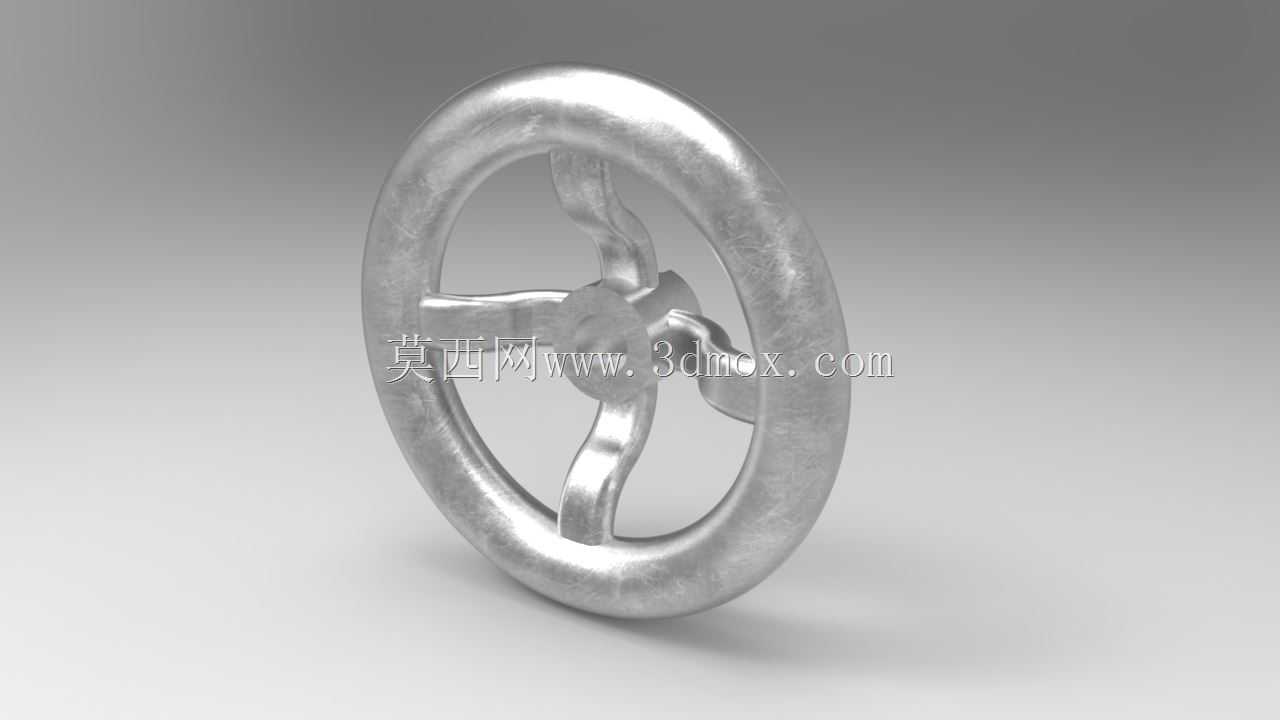

　　三根辐条采用曲面流线形态，从轮毂向外逐渐展开并汇入轮缘内侧，过渡区域没有突然变截面。这种构型有利于降低应力集中：手动施加的载荷经轮缘传到辐条，再汇聚到轮毂，若辐条根部采用直角连接，长期反复加载后容易在根部形成疲劳薄弱区；而圆弧过渡能够让截面刚度连续变化，使铸造、锻造或机加工后的零件在承载时应力分布更平缓。辐条之间约按圆周均匀分布，能够在任意握持角度下保持较好的扭转对称性，避免轮体在受力时出现明显偏摆。

　　安装边界方面，手轮设计首先要确认中心轮毂的轴向长度和孔径范围。轮毂不能只按外观造型确定，而应与被连接轴的直径、伸出长度、键槽深度以及端盖压紧方式相协调。若手轮安装在设备面板外侧，还需预留面板到轮毂端面的间隙，保证转动时轮体背面不与护罩、铭牌、密封件或支架摩擦。轮缘外径决定操作力臂，外径越大，相同人手切向力下可获得的扭矩越大，但占用空间也随之增加；在紧凑设备中，需要在操作力矩、安装空间和安全距离之间折中。

　　轴向尺寸同样需要重视。轮缘厚度、辐条宽度和轮毂高度共同决定手轮在轴向上的投影范围。若手轮靠近人员通道，过厚的轮体可能形成磕碰点；若安装在阀门井、操作台侧面或设备内腔，则要保证手能够伸入并完整抓握轮缘。轮缘后方与安装基面之间应保留手指空间，通常不能紧贴墙板布置；前方则要考虑锁紧手柄、指示牌、刻度盘或防护罩的位置，避免转动过程中与相邻控件干涉。

　　功能特性上，该手轮强调的是稳定、可靠的人工操作感。轮缘外表面可根据制造方式选择光滑金属面、滚花面或包覆防滑层；模型中呈现的金属质感适合铸造钢、铸铁、铝合金或不锈钢加工件。铸铁手轮减振性较好、成本低，适合普通阀门和机床；铝合金手轮重量轻，适合移动设备和频繁操作部位；不锈钢手轮耐腐蚀，常用于食品、化工、潮湿环境或需要频繁清洁的设备。不同材料会影响轮缘截面厚度和轮毂补强尺寸，结构建模时不能只复制外观，需要结合材料强度和成型工艺调整壁厚。

　　设计思路上，环形外缘负责提供握持轨迹和力臂，辐条负责把轮缘载荷传递到中心，轮毂负责建立与轴系的精确连接，三者构成一个完整的手动扭矩输入部件。轮缘与辐条交接处应保留较大圆角，既有利于铸件充型和减少缩孔，也能提高焊接件或机加工件的疲劳强度。若采用铸造工艺，还要考虑拔模斜度、最小壁厚、加工余量以及轮毂孔的后续镗削；若采用焊接结构，则需关注辐条与轮缘、轮毂之间的焊缝布置，避免焊缝位于最高应力截面上。

　　在整机装配中，手轮往往不是孤立零件。它可能与阀杆螺母、推力轴承、限位套、指针、刻度环、锁紧装置共同工作。中心孔的配合精度会直接影响操作手感：间隙过大，手轮转动时会产生晃动并降低微调准确性；过盈过大，则装配困难且维修拆卸不便。对于需要指示开度或进给位置的场合，轮毂外圆可增加刻度盘安装面，端面上预留螺钉孔；对于需要防止误触的场合，则可在轮毂处加入离合、锁紧或折叠手柄结构。

　　从三维建模角度看，该类零件适合先建立旋转中心和轮缘扫掠路径，再以中心轮毂为基准构建三根均布辐条，最后通过圆角和布尔合并形成整体。建模时应特别注意辐条与轮缘内侧的相贯关系，不能只做视觉上的搭接；需要让实体连续，便于后续剖切、重量估算、有限元约束和工程图出图。轮毂孔、键槽、紧定螺钉孔等特征应按实际装配尺寸建立，避免在方案评审时遗漏安装接口。整体结构简洁但功能明确，适合作为手动调节机构、阀门操作端以及设备人机交互部位的通用机械零部件进行结构复用和设计参考。
