桌面立式多媒体扬声设备结构造型

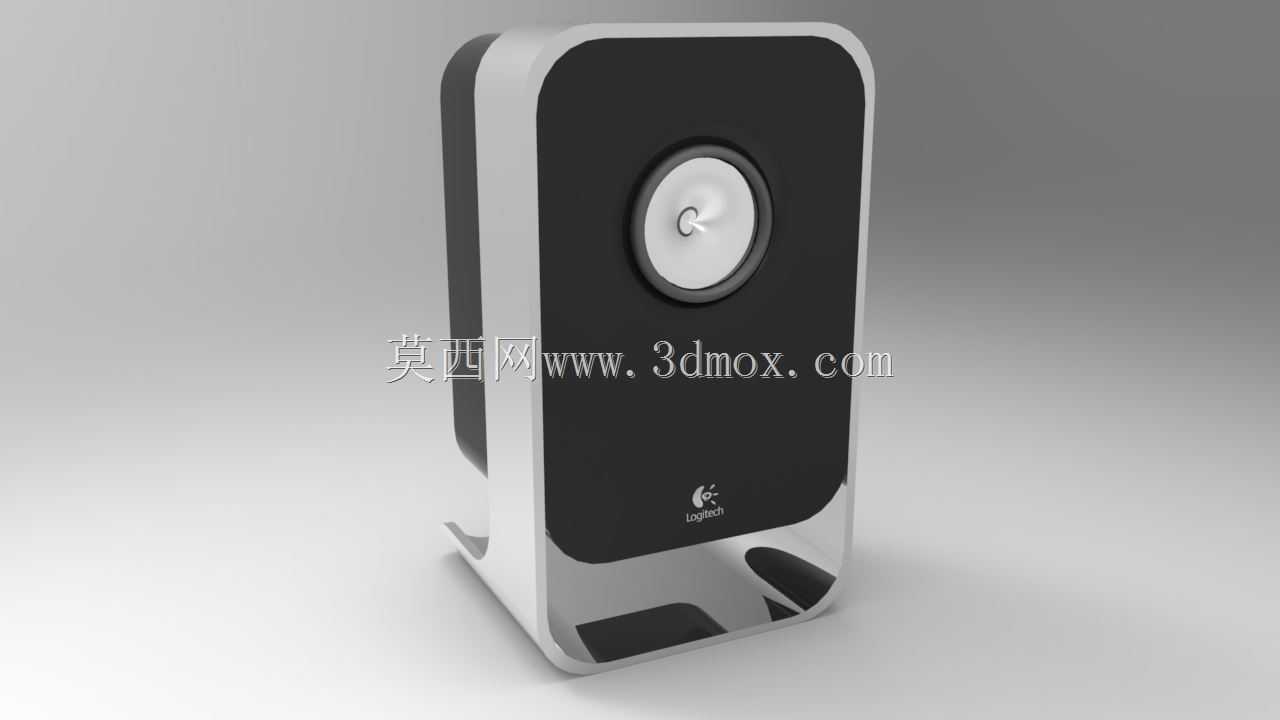

　　这款立式桌面扬声设备的三维结构，围绕近场听音、办公桌面摆放与小型多媒体终端配套场景搭建，常见于个人工位音频输出、笔记本外接扩声、小型会议室近场播放以及家用桌面影音系统中。整机采用窄厚度竖置布局，正面为大面积黑色声学面板，外围包裹银灰色硬质边框，底部设置一体化承托支架，让箱体以略微后仰的角度固定在桌面，出声方向正对使用者耳部区域，减少平放时声波被桌面遮挡的问题。

　　从结构拆分思路来看，箱体主体分为前声学面罩、主发声单元、后侧壳体与底部支撑座四个核心部分。正面圆形全频单元居中布置，单元外圈设置环形装饰压圈，中心保留防尘帽与相位锥结构，该布局能让中高频声波在正面轴向均匀扩散，面罩四周的封闭黑色区域一方面做外观视觉收敛，另一方面在内部预留出声腔容积，避免单元背部声波与前向声波短路。箱体侧边做圆弧过渡处理，没有尖锐棱角，既降低塑料外壳注塑成型时的应力集中，也减少桌面摆放时的磕碰划伤风险。

　　底部支撑结构并非简单平面底座，而是向前延伸出两个对称的支脚，支脚之间预留镂空区域，箱体下端嵌入支座卡槽内，形成稳定的三角支撑关系。实际摆放时，整机重心落在两支脚与箱体底部接触点围成的区域内，即使桌面存在轻微振动或者音频大音量下单元往复运动产生的反作用力，箱体也不会出现滑移或倾覆。支座与箱体的连接位置预留装配止口，量产时可采用卡扣加螺丝的固定方式，外壳接缝隐藏在侧面阴影区域，正面看不到外露紧固件，外观完整性更好。

　　安装边界方面，该类立式音箱厚度控制在窄边尺寸，横向占用桌面宽度很小，单只箱体可以放置在显示器两侧、工位边角或者笔记本旁，不需要额外的安装支架，直接平放于桌面即可使用。建模过程中需要重点把控几个配合尺寸：一是发声单元与前面板开孔的同轴度，单元外圈压圈要完全覆盖面板开孔边缘，避免出现装配缝隙漏音；二是箱体内部腔体的净空间尺寸，腔体容积要和全频单元的参数匹配，过小会导致低频闷堵，过大则容易出现箱内驻波；三是底部支座的倾斜角度，后仰角度通常控制在十度以内，既保证出声轴线指向人耳，又不会让箱体重心过度后移。

　　外壳分模线沿着箱体侧部最大轮廓布置，前后壳通过周向卡扣组合，底部走线槽可隐藏音频线与供电线，线缆从支座后方引出，不会在正面杂乱外露。面板表面采用哑光黑处理，银灰色边框做细磨砂质感，两种材质的视觉对比能让产品在办公环境中更有辨识度，同时哑光表面不易残留指纹与桌面划痕。从声学设计角度，封闭箱式结构能有效抑制声短路，正面单全频单元的配置取向清晰，优先保证人声、语音通话与日常多媒体播放的中频清晰度，适合近场使用场景，不需要大面积的倒相孔结构，也避免了倒相管气流噪声在小空间内的干扰。

　　结构建模时还要预留内部硬件的安装空间，包括单元固定螺柱、小型功放电路板的安装位、线缆走线卡槽以及后盖的定位柱，所有内部筋位都要避开单元背部的振动行程，防止大动态下振膜触碰内部结构。支座底部可以预留防滑橡胶垫的安装槽，橡胶垫高出支座底面零点几毫米，既增加和桌面的摩擦力，又能隔绝箱体振动传递到桌面，避免引发桌面共振异响。整体造型没有多余的突出部件，外轮廓连续顺滑，搬运和日常擦拭时不会勾挂线缆，适配批量注塑生产的工艺要求，也能满足消费类数码外设对装配效率与外观一致性的需求。
