有线光电鼠标曲面外观结构造型

　　这款有线鼠标的三维造型围绕日常桌面输入场景展开，建模过程中重点处理了握持曲面、按键分区、线缆走向与接口细节，适合作为消费类数码产品外观练习、结构方案评审和周边配套设计的参考对象。整机采用左右对称倾向的饱满拱背轮廓，前端收窄并自然下压，后端略宽，能够在掌根支撑与指尖操控之间取得平衡。曲面构建时先由侧视和俯视控制线确定主体姿态，再通过多段截面过渡控制顶面隆起高度，使掌心接触区域保持连续顺滑，避免出现生硬折边。左右按键与上盖之间的分割线沿前端两侧延伸，缝隙宽度均匀，滚轮布置在中轴靠前位置，周边留出手指拨动空间，操作时不需要大幅移动手腕。

　　从实际使用边界看，鼠标主体需要适配成人手掌自然趴握与抓握两种姿态，背部最高区域偏向中后段，承托掌心后可降低长时间移动带来的疲劳感。两侧曲面在拇指和无名指、小指位置形成轻微内收，既提供侧向握持依托，又不会因夹持过深影响快速滑动。底面保持平整，配合前端脚垫和后端支撑区域，可在标准鼠标垫或桌面上稳定滑移；建模时需控制底壳与工作面之间的间隙，保证光学感应区域处于合理高度，同时避免底壳边缘与桌面发生剐蹭。前端出线位置做了圆滑过渡，线缆根部保留防弯折的形态，减少反复拖动时根部应力集中。

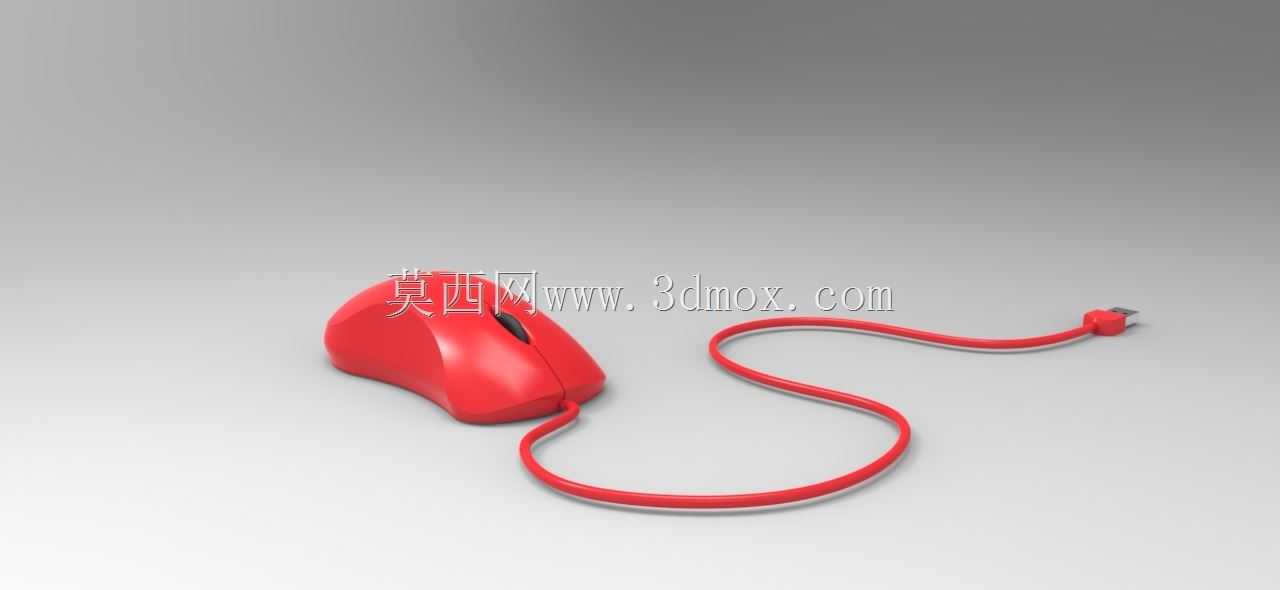

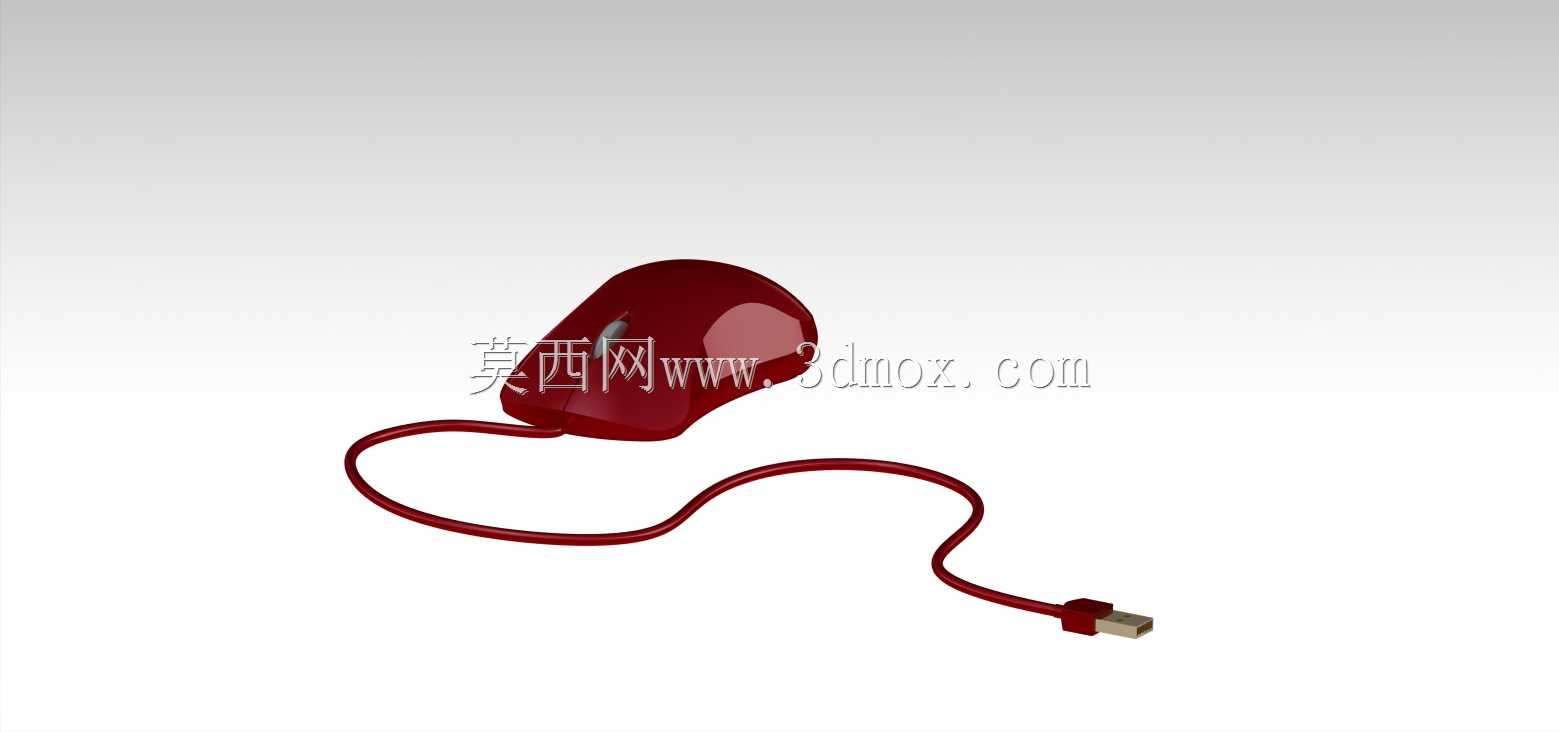

　　线缆部分采用圆截面扫掠方式构建，路径从鼠标前端引出后形成自然弯曲，再延伸至USB接头。走线并非简单直线，而是模拟桌面真实放置状态：出线后先小幅抬升，随后形成一段松弛弧段，最后平直接入插头。这样处理既能展示产品完整交付形态，也可用于包装内衬、桌面收纳和展示台布局校核。USB接头位置保留金属插接段与塑料护套的比例关系，护套端部加宽，能够体现插拔受力区域的结构特征。接头朝向和线缆弯曲半径需要同时检查，若半径过小，外观会显得僵硬，也不符合线材实际弯折特性；若弧段过大，则会削弱产品展示时的紧凑感。

　　外观分色上，主体以统一红色表现，按键、滚轮和线缆保持一致的视觉语言，仅在滚轮、底部脚垫和接口细节处通过材质深浅区分。曲面高光应顺着鼠标长轴方向流动，顶部反射连续，侧面渐暗，这样能够直观检验G2或G1连续质量。对于结构设计人员而言，该外观数据还需进一步考虑上壳、下壳、按键板、滚轮支架、PCB固定柱和螺丝柱的分层关系。外观壁厚通常沿主体曲面均匀偏置，前端按键区需要控制悬臂长度与弹性变形量，背部内表面则要为电池或配重、发光组件等可选模块预留空间。虽然该方案为有线形式，出线口仍需与内部线材固定槽、拉力释放结构协同，防止插拔和拖拽时拉力直接传递到电路板焊点。

　　安装与配套边界方面，鼠标外形宽度应保证手指点击时不会误触相邻按键，高度需控制在手掌自然覆盖范围内，长度则要让掌根落在桌面或鼠标尾部支撑区之间。与键盘、显示器支架、笔记本侧边接口共同布置时，线缆长度和出线方向会影响桌面整洁度；三维场景中保留线缆的松弛环，可帮助评估鼠标在键盘右侧移动时是否与杯垫、文件或设备边缘干涉。底部传感器孔位需位于移动稳定区内，偏离中心过多会影响使用者对光标轨迹的直觉判断。脚垫分布则要兼顾支撑三角形或四边形的稳定性，前端两角和后端宽区共同承担滑动摩擦，避免按压按键时整机翘动。

　　建模细节上，滚轮表面采用细密防滑纹理思路，中部宽度满足食指拨动，两侧支架与上盖开口保持间隙。左右按键前端与底壳之间预留点击行程，侧面分割缝不能贯穿到高应力位置。鼠标尾部弧线不宜过尖，否则掌根接触面积减小；也不宜过度肥厚，否则抓握时手指难以自然贴合。线缆插头的金属端长度、塑料件厚度和接缝位置均按常见接口比例建立，可用于渲染展示，也可作为后续接口干涉检查的参考。整体数据将外观曲面、人机握持、底壳支撑、线缆柔性形态和接口位置整合在同一模型中，能够帮助设计者从视觉造型过渡到可落地的结构拆分，在数码外设开发、桌面设备布局、产品渲染和工程教学中都具有明确的使用价值。
