螺旋伸缩通讯连接线结构造型

　　螺旋伸缩式通讯连接线在桌面通讯终端、固定电话、车载通话设备、小型控制台以及临时信号转接场景中十分常见。它的核心价值并不只是传递电信号，而是在有限的操作空间内兼顾拉伸、回弹、收纳和防拖拽。普通直线缆在话机手柄与主机之间反复移动时，容易垂落到地面、缠绕桌边或被椅轮碾压；采用螺旋卷绕结构后，线材可以在自然状态下收缩成紧凑的环状，使用时随手柄拿起而伸长，放回后依靠自身卷曲形态回到较短长度，从而减少多余线体暴露在工作面上的长度。

　　从结构上看，这类线缆由外层绝缘护套、内部多股导体、端部接头以及螺旋成型段共同组成。模型中重点表现的是黄色外护套的连续卷绕形态，线圈间距、弯曲半径和两端过渡段都需要保持一致。螺旋段并非简单地把直管弯曲成圈，实际产品在制造时要考虑线材回弹、护套伸长率、导体抗疲劳以及长期卷曲后的塑性变形。若卷绕半径过小，线材内部铜导体在反复拉伸中容易产生微裂纹，通讯时会出现接触不良或杂音；若卷绕半径过大，则收缩能力不足，占用空间增加，失去弹簧线的紧凑优势。

　　设计这类线材时，首先要确定工作拉伸长度与自然收缩长度之间的比例。通讯手柄通常只在桌面附近小范围移动，因此螺旋段不需要像工业供电卷线那样承受很大拉力，但要求拉伸顺畅、回位柔和。线圈节距过密会使相邻护套表面摩擦增大，拉开时阻力明显；节距过疏又会让螺旋形态松散，视觉上缺少弹性线材的特征。端部从螺旋段转为直线段的位置应设置平滑过渡，避免在同一位置形成急剧折角，因为使用者拉拽话机时，应力往往集中在螺旋起止处，那里也是护套开裂和芯线折断的高发区域。

　　外形尺寸方面，螺旋线缆的边界条件主要包括线圈外径、卷绕内径、自然盘放长度、最大拉伸长度以及接头占位。盘放在桌面时，线体通常形成一圈或多圈近似环形的轮廓，三维建模中需要保证相邻线圈在自然状态下互不穿插。拉伸后，螺旋圈沿轴向展开，中心线可理解为一条空间螺旋曲线，两端再接入较短的直线引导段。若用于设备装配，还要预留接头插拔空间，不能让螺旋段紧贴设备壳体边缘，否则手柄回位时线圈可能与桌面、墙面或机座发生干涉。

　　接头部分虽然在该造型中占比不大，却直接影响实际安装。通讯连接线端部常采用模块化插头或与手柄壳体配合的小型接插结构，接头外形应比线缆粗，并在进线口形成防弯折过渡。建模时若只做出等直径线材，容易忽略接头与护套之间的尺寸差，也无法表达真实产品的装配关系。端部直线段长度需要满足人手插拔和弯曲缓冲需求，过短会使接头根部直接承受拉扯，过长则会削弱螺旋段的收纳效果。

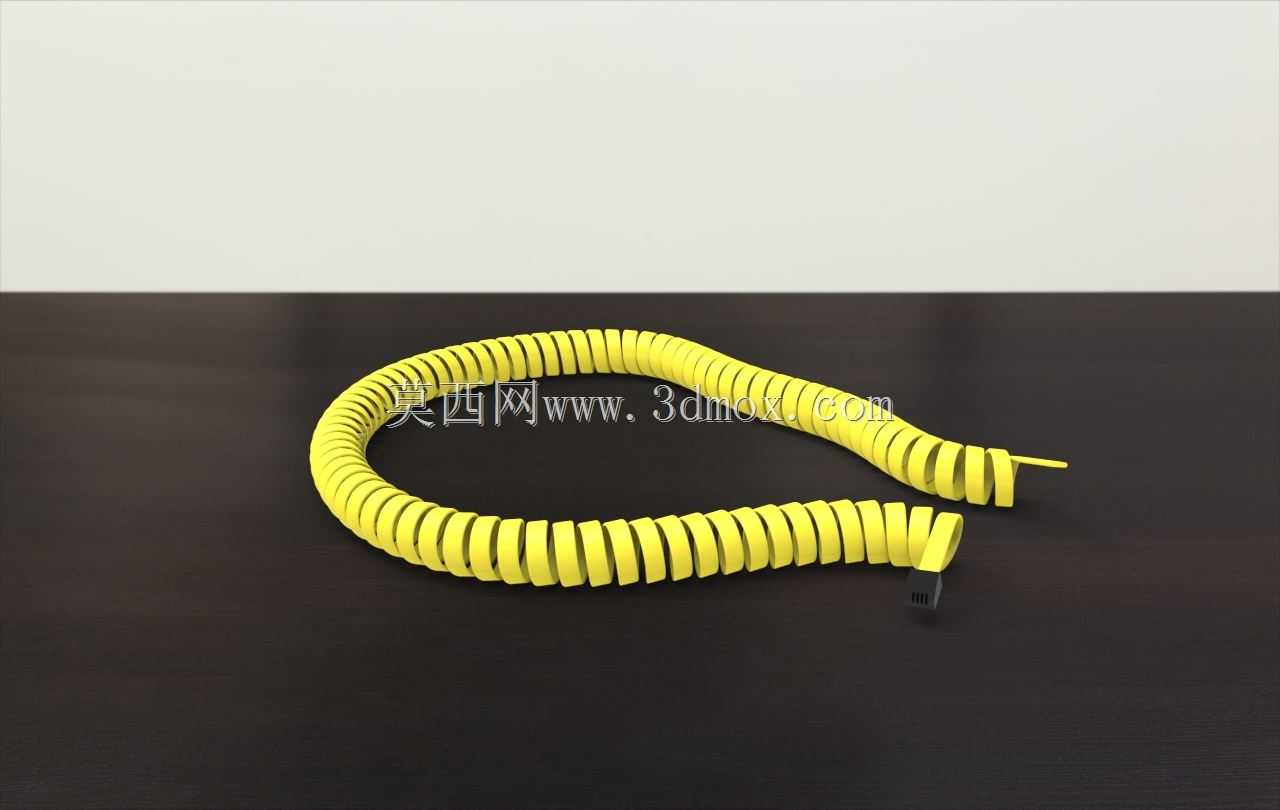

　　在三维表达上，螺旋线缆适合通过中心线扫掠完成主体，再依据线圈直径和护套截面生成连续实体。重点不在复杂曲面，而在曲线规律的控制：螺旋半径要稳定，圈与圈之间的相位要连续，两端收头处要自然落到直线段中心线上。黄色护套作为外观件，表面通常采用哑光或半哑光塑料质感，颜色醒目，便于在设备检修和桌面布线中识别线路走向。线体摆放时可让一部分线圈贴近深色台面，另一部分略微抬起，以表现柔性线缆受重力和回弹共同作用后的状态，而不是像刚性弯管那样完全悬空。

　　工程应用中，这类弹性连接线还可延伸到短距离信号传输、检测仪器手柄连线、小型音频设备和控制台附件中。凡是需要“拉开使用、松手收回”的场合，螺旋结构都能降低线缆整理难度。设计人员在选型或建模时，应把拉伸行程、最小弯曲半径、接头方向、盘放轮廓和周边干涉范围一起考虑，使外观造型与实际使用动作相匹配。
