可打印RJ45面板插座Keystone插孔

　　这款RJ45面板插座采用标准Keystone插孔结构设计，主要面向机柜布线、设备面板开孔、工业控制箱以及桌面通讯接口扩展等场景。在实际工程应用中，网络接口往往需要从机箱内部引出到操作面板，既要保证网线插拔顺畅，又要让外露面整洁、固定可靠，这类面板式Keystone插座正是为解决该类需求而建模。

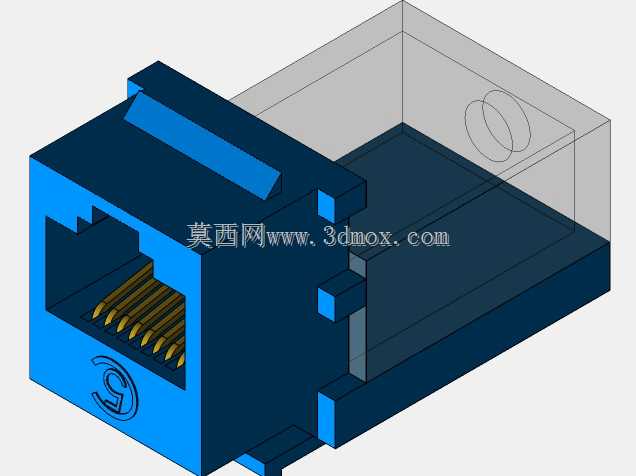

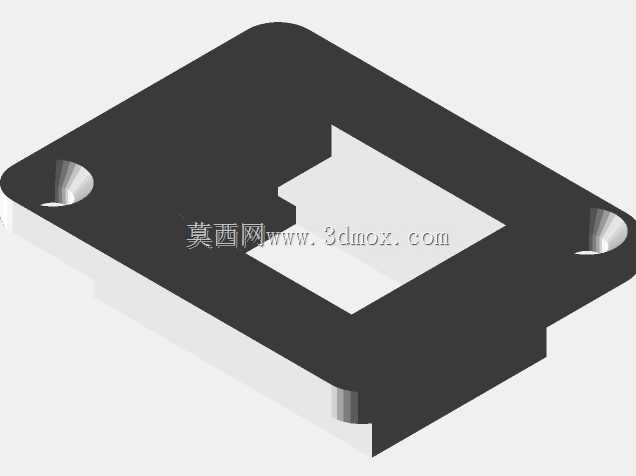

　　从结构上看，模型由前面板固定框、RJ45插孔本体、后部卡扣以及两颗十字盘头安装螺钉组成。前面板固定框为带圆角的矩形薄板，四角预留螺钉过孔，框体中部开设与Keystone模块匹配的方形窗口。插孔本体从面板后侧推入，依靠周边弹性卡扣卡在窗口边缘，前部蓝色RJ45插口露出面板表面，后部透明/深色部分用于容纳水晶头导向通道和金属接触弹片。

　　建模时重点处理了几个工程细节。其一，RJ45插口内部保留了水晶头插入导向斜面和防退卡扣空间，避免实际装配后出现水晶头无法到位或弹片被压死的问题；其二，Keystone模块两侧的弹性卡爪按照常见卡扣行程建模，卡爪根部做了减薄处理，便于装配时产生弹性变形，卡入面板后又能提供足够的保持力；其三，前面板固定框与安装面板之间设置了贴合面，螺钉孔位置与模块窗口保持合理边距，防止螺钉拧紧时压迫模块壳体。

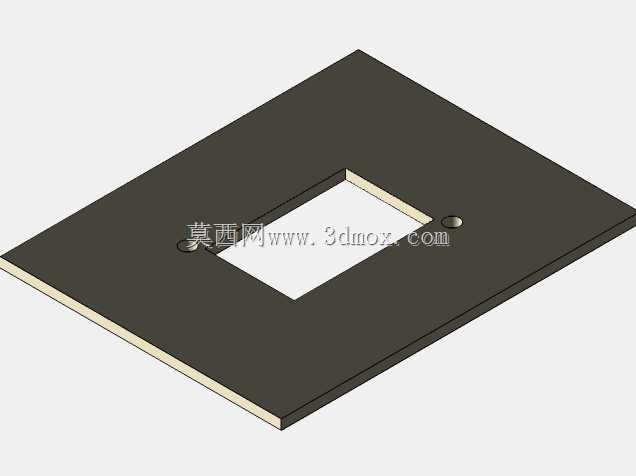

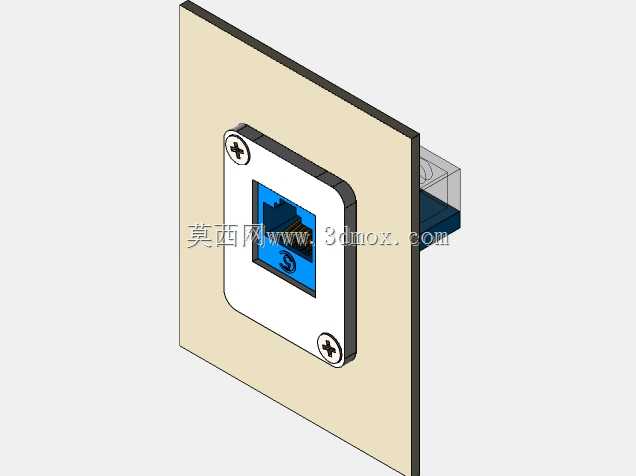

　　安装边界方面，该结构适配常见的薄面板开孔方式。面板上需加工与Keystone模块外形对应的矩形开孔，模块从背侧压入后，前框覆盖开孔边缘并通过两颗螺钉锁紧在面板正面，形成双重固定。螺钉选用十字盘头规格，头径能够完全压在固定框沉台区域，拧紧后不会凸出过多影响外观。后部接口区域预留了网线弯曲半径和水晶头插拔空间，机箱内部布线时，网线从后侧接入，水晶头插入后可听到卡扣到位声，维护时按压弹片即可拔出。

　　在设备选型与结构设计中，这类插座常用于网络交换机柜、测试治具、自动化控制柜、机床操作面板以及3D打印自制机箱等场合。相比直接在面板上开大孔裸露模块，带固定框的方案能够遮盖开孔毛刺、统一面板外观，并提高接口抗侧向拉扯能力。模型同时考虑了3D打印制作的可行性：壁厚均匀，悬伸区域较少，前框、模块外壳和后部卡扣均可按常规打印方向成型；打印件装配时，卡扣配合面可根据材料收缩量微调间隙，螺钉孔可预留自攻或热熔铜螺母的空间。

　　外形表达上，整体呈方正紧凑的嵌入式布局，正面蓝色插口与白色固定框形成明显识别区，方便操作人员快速判断网口位置。模块后侧保留了标准RJ45接口深度，不会过度占用箱内空间；固定框厚度较薄，贴装在面板表面后仅形成轻微台阶，便于清洁和维护。建模过程中对螺钉头、十字槽、卡扣倒角、插口内腔以及模块分件关系均进行了还原，能够用于干涉检查、面板开孔图绘制、装配演示以及打印件试制参考。

　　从机械结构角度看，该件虽小，却涉及面板开孔、卡扣配合、螺钉紧固、线缆插拔和人机界面布置等多个设计点。实际使用时，需要根据面板厚度确认Keystone卡扣的有效夹持范围，根据箱内走线方向确认后部空间，根据频繁插拔程度选择打印材料或直接加工塑料件。整体结构简单、定位明确、装拆方便，适合作为通讯接口面板化安装的标准构件使用。
