多规格DIN导轨安装电气外壳

　　这套导轨安装外壳面向控制柜、端子排、信号调理模块和小型自动化装置的结构封装需求，提供18mm、27mm、36mm三种宽度规格，可在同一DIN导轨上按功能密度组合排布。壳体采用阶梯式正面造型，主体为深色绝缘材料，前侧设置浅蓝盖板区域，既区分装配面，也便于后期粘贴标识或丝印端口说明。底部集成弹性卡扣，可直接卡装在标准电气导轨上，卡扣带有黄色受力件，拆卸时通过工具或手指拨动即可释放，兼顾安装效率与后期维护便利性。

　　从实际使用场景看，这类DIN盒常见于PLC扩展模块、继电器模块、通信转换模块、电源隔离模块、传感器接口模块以及工业接线端子组件。设备装入柜内后，所有模块沿导轨横向排列，正面朝向柜门，接线端集中在下方或侧下方，方便走线、绑扎和检修。三种宽度并不是简单缩放，而是围绕内部电路板占用空间、端子数量和散热余量进行划分：18mm规格适合单路信号转换、小型隔离器或少量端子；27mm规格可容纳中等密度PCB、接线端子和局部电子元件；36mm规格则适合多通道接口、电源变换或需要更大内部走线空间的装置。

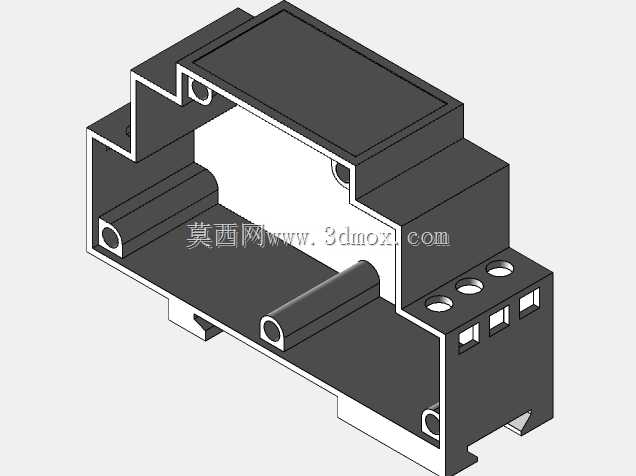

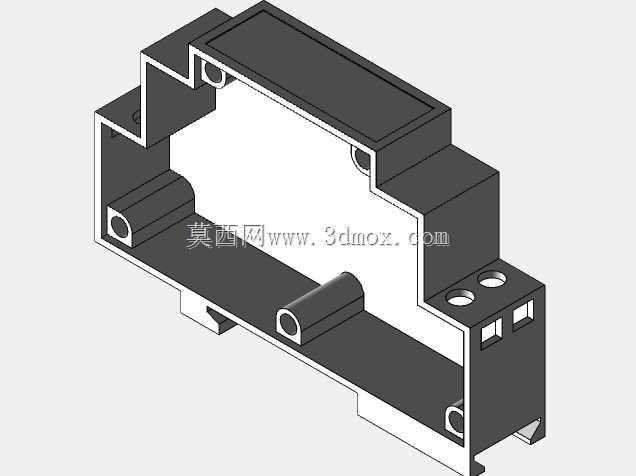

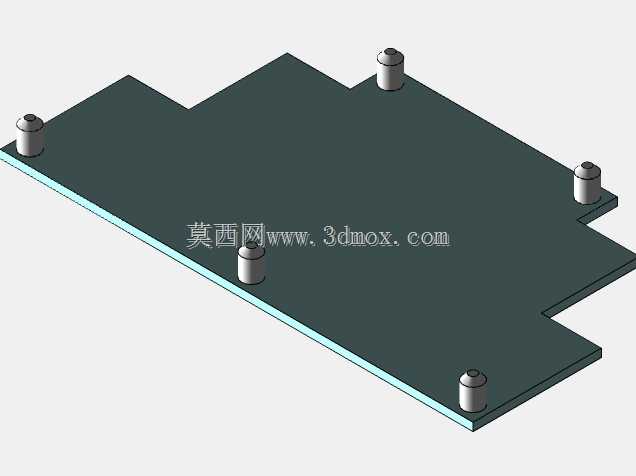

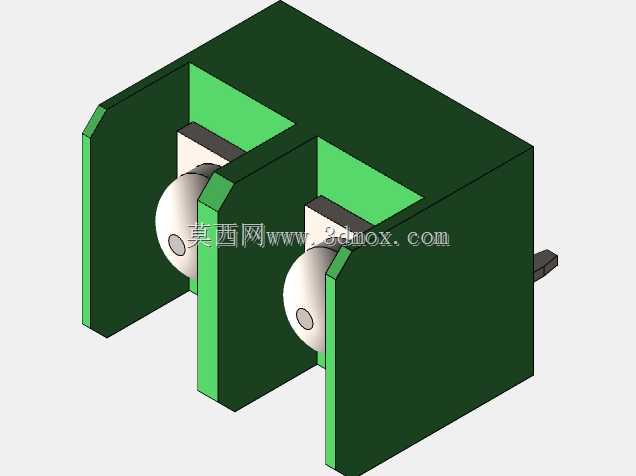

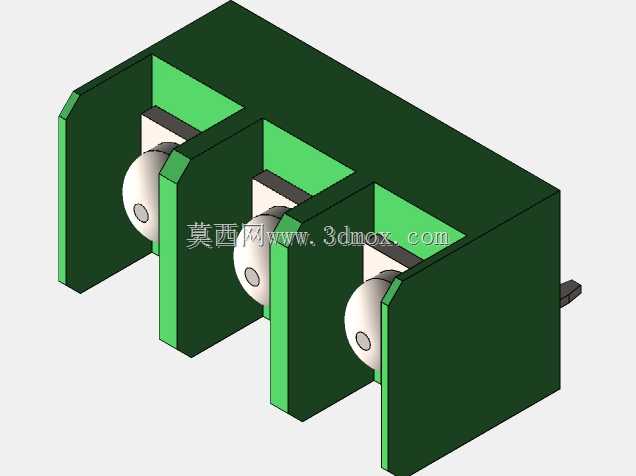

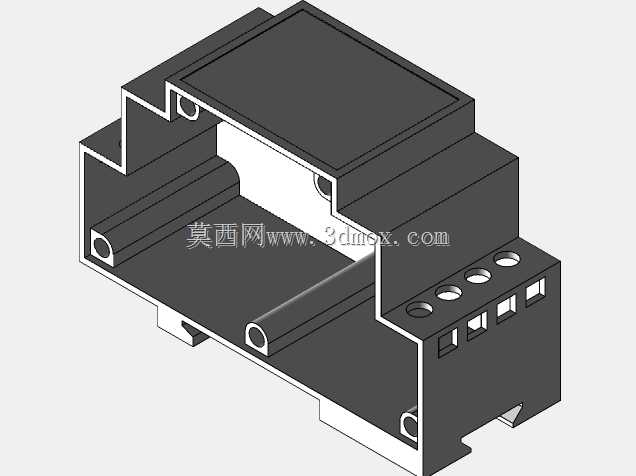

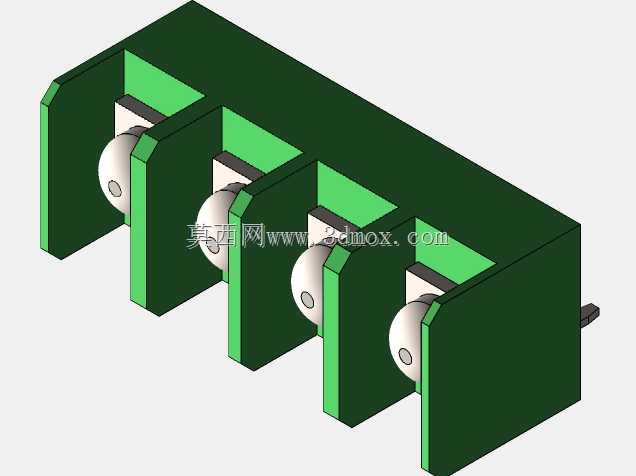

　　外形设计上，壳体顶部和侧面保留规整平面，便于模块紧密并排安装；相邻壳体之间通过侧壁形成限位，避免在导轨上出现明显晃动。前端盖板与底壳采用分件结构，装配时可先将PCB、端子和内部导线固定在底壳内，再扣合前面板，减少装配过程中对元件的干涉。底部卡扣区域与壳体主体之间设置加强过渡，保证反复拆装后仍能维持夹持力。壳体下部预留多个圆形和矩形端口位置，圆形孔位可对应指示灯、按钮或接线端子，矩形开口则适合插拔式端子、拨码开关或通信接口。

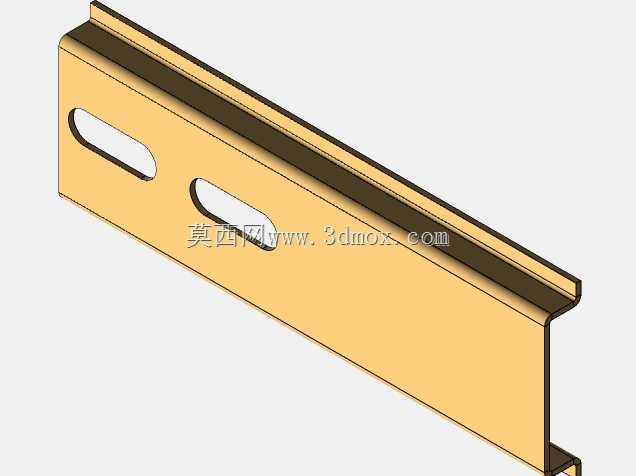

　　安装边界方面，模型重点表达了导轨卡扣、壳体宽度、端口高度和模块并排间隙。设计人员在布置柜体时，可依据单只模块宽度计算整排占用长度，并结合线槽、线缆弯曲半径和柜门关闭空间确定导轨长度。壳体高度方向需要考虑内部PCB板竖立或平放方式，尤其是电容、继电器、端子座等较高元件，应与壳体内壁保留安全距离；深度方向则要保证接线后导线不与柜门或线槽冲突。对于发热较小的信号模块，壳体可依靠自然对流和金属导轨辅助散热；若内部装有电源器件，则应在侧壁或顶部预留通风孔，并在选型时校核相邻模块之间的热累积。

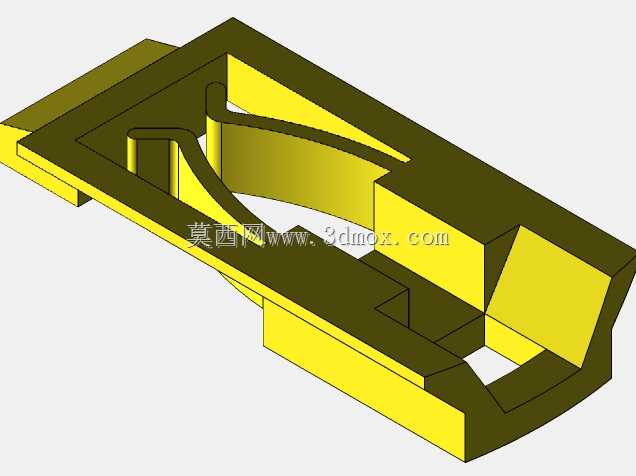

　　结构建模时，壳体的分模线、卡扣弹性臂、端口开孔和盖板扣位都需要明确表达。底壳承担PCB固定、导轨夹持和端子支撑作用，壁厚应在绝缘强度、成型工艺和空间利用率之间平衡；前面板主要承担防护、标识和外观统一作用，扣合位置不宜暴露在操作人员频繁接触的区域。导轨卡扣的行程和张开量要与标准导轨尺寸匹配，卡入后既不能过松导致模块滑移，也不能过紧造成现场拆卸困难。端口开孔边缘与端子之间应保留爬电距离，不同极性或不同电压等级的接线位需通过隔板或间距进行隔离。

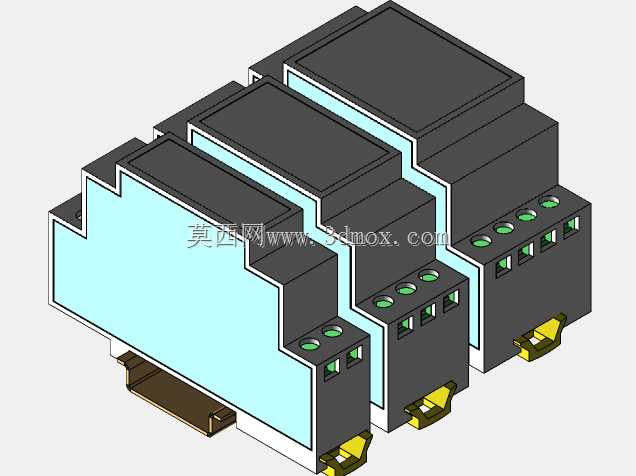

　　在成套设备设计中，这类外壳的价值在于把零散电路板转化为可标准化安装的工业部件。通过统一的导轨接口、一致的外观语言和可扩展的宽度系列，结构工程师可以快速完成模块布局，电气工程师也能按信号数量选择合适壳体。模型同时呈现三种规格并排状态，能够直观反映宽窄模块在同一柜内的组合关系，为PCB外形约束、端子排布、外壳开孔和导轨装配校核提供直接参考。
