户外防水电气接线密封箱体结构

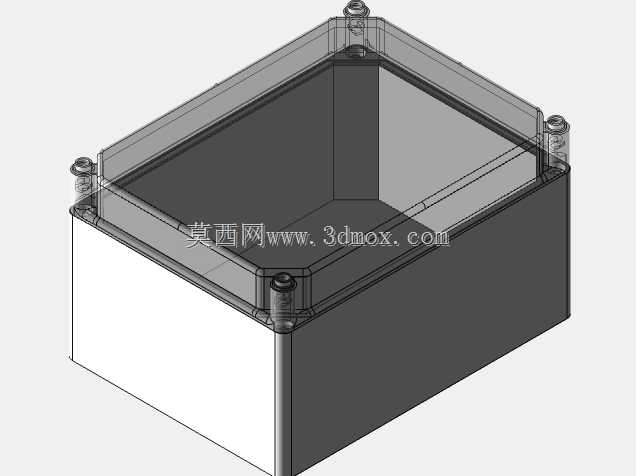

　　这类箱体在现场更像一个独立的电气容纳边界，常见于户外配电支路、通信基站外围、工业设备旁挂控制单元以及建筑机电管线转接点。它的核心任务不是承载复杂运动机构，而是把端子排、小型继电器、信号隔离模块、接线端子或局部控制元件封闭在一个稳定空间内，使内部器件与雨水、粉尘、冲洗水和偶然触碰隔离开。结构上采用下部深箱体与上部透明盖组合，下壳提供主要容纳深度，上盖通过四周螺钉压紧，形成可反复开启的检修界面。透明盖的价值在运维时比较明显：不必开盖即可观察内部指示灯、端子排布和是否存在凝露、积尘或明显烧蚀痕迹，同时又能保留防护能力。

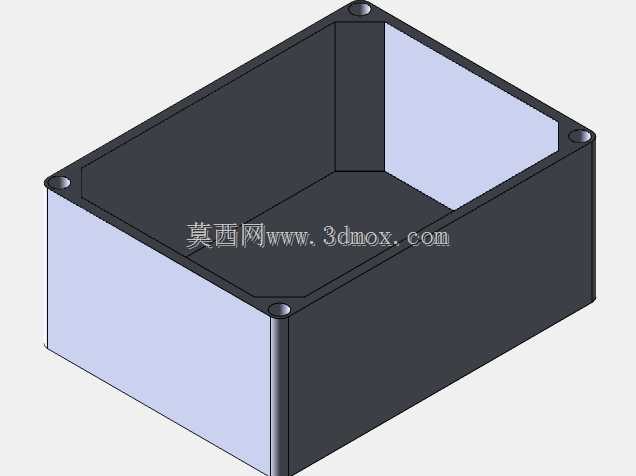

　　从建模思路看，箱体优先确定的是内部可用容积与外部安装边界，而不是单纯外观。下壳侧壁需要给端子排、线槽和线缆弯曲半径留出空间，底部则要兼顾安装固定、背板固定以及壁厚刚度。四角的紧固柱是整个密封结构的关键位置：螺钉锁紧力从盖子传递到柱位，柱位与侧壁之间通过加强结构连接，避免单点受力导致盖体翘曲或壳体开裂。实际设计时，柱位高度、螺钉沉入深度、盖体压紧面平整度都要协调，否则四角压紧后中部可能出现密封间隙。

　　密封路线通常沿盖体与箱体的配合面展开。透明盖边缘做成连续压边，下壳上口设置对应配合面，中间可布置橡胶密封条或发泡密封垫。螺钉分布在四角附近，适合矩形小箱体的受力方式；若箱体尺寸继续加大，就需要在长边增加中间锁紧点，以降低密封条中段的回弹间隙。该模型把盖体、壳体、螺钉和局部装配关系完整表达出来，结构工程师可以据此检查干涉情况，也可以在派生设计时调整长宽高、螺钉规格和密封槽位置。

　　外形尺寸方面，这类盒式结构属于紧凑型户外电气箱，高度方向明显大于普通按钮盒，可容纳竖向排布的端子和少量模块化元件。安装时底部或背部需要预留固定孔位，箱体四周应留出接线和开盖空间，尤其是线缆入口侧不能贴墙过近，否则防水接头锁紧和后期维护都会受限。若采用底部进线，电缆接头中心距、螺母扳手空间以及线缆最小弯曲半径都要在布局阶段确认；若采用侧壁进线，则要避开四角螺钉柱和内部加强筋。

　　现场使用中，箱体不仅要防水，还要考虑温差带来的呼吸效应。白天日晒后内部空气膨胀，夜间降温又可能吸入潮湿空气，因此在密闭箱内布置发热元件时，需要评估凝露风险。常见做法是在合适位置设置防水透气阀，或在设计阶段保留透气元件安装位；模型虽然表现的是基础箱体，但结构人员可据此在侧壁或底部增加接口。箱内元件排布也不宜贴满，端子排与侧壁之间应留走线槽，强弱电信号之间保持隔离距离，进线口位置尽量朝下或朝侧下，减少水沿电缆流入的概率。

　　上盖透明件在建模时要关注材料厚度与视觉变形。透明盖若壁厚不均，成型后容易产生缩水或光学畸变，影响观察效果；盖边承压区域则需要适当加厚，使螺钉锁紧时压力均匀传递。下壳可采用不透明工程塑料或压铸金属思路处理，模型中的棱角、侧壁过渡和角部结构都体现了防护箱体常见的成型工艺特征。对于三维设计人员来说，这类产品的难点不在复杂曲面，而在配合关系：盖体能否顺利贴合、密封条压缩量是否一致、螺钉柱是否与内部元件干涉、安装孔是否落在可加工区域，都会直接影响实物可用性。

　　在设备选型场景中，该箱体可作为室外传感器接线箱、阀门控制盒、通信线路接续盒或小型电气分支箱使用。设计人员拿到类似结构后，通常会先按内部元件清单确定底板尺寸，再核对箱体深度是否满足端子压线和线缆弯折；随后检查盖体开启方向是否受现场管线影响，最后确认防护等级、耐候材料和固定方式。模型把盒体、透明盖、紧固件和角部连接位置表达清楚，便于在装配环境中判断维护空间、密封压缩路径以及外部安装条件，也适合作为户外电气防护箱体系列化设计的基础参考。
