三菱S500系列变频调速控制器结构

　　这套三维结构还原的是小型低压变频调速器的典型整机形态，对应工业现场里最常见的小功率电机调速单元。日常做产线改造、柜内排布时，这类紧凑型变频器几乎是标配——输送带、小型风机、水泵、实验台传动机构，凡是需要按工艺调节异步电机转速的场合，都靠它把工频电源转换成可调频率的输出，替代传统的风门节流、机械变速，既省能耗又能实现软启动，减少电机和传动件的冲击。

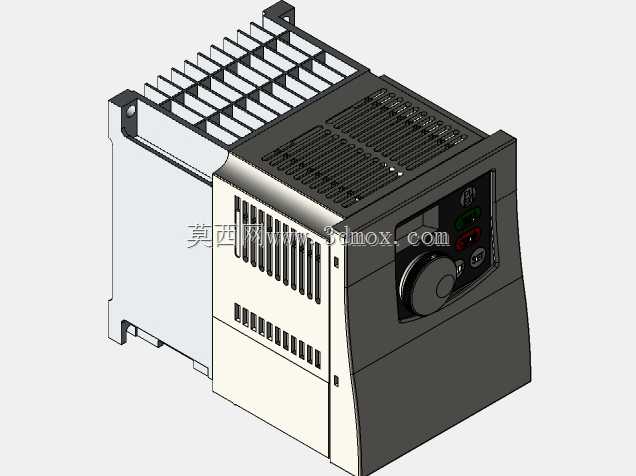

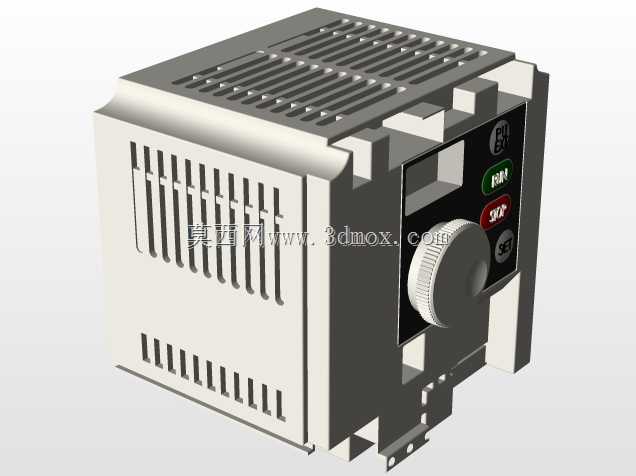

　　从外观结构看，整机采用上下分色的塑壳加后端散热铝体的经典布局。正面操作区集中了电位器旋钮、数位显示窗和状态按键，调试人员站在柜前就能直接设定频率、查看运行参数，不用外接操作面板；面板上的指示灯排布对应运行、故障、电源状态，巡检时一眼就能判断设备工况。壳体侧面和顶面开出了密集的格栅通风槽，这不是随意的造型：小功率变频器内部的IGBT模块、整流桥工作时持续发热，顶部格栅对应内部风道走向，让柜内冷空气能从下部进风、上部带出热量，避免热量在密闭壳体内积聚触发过热保护。

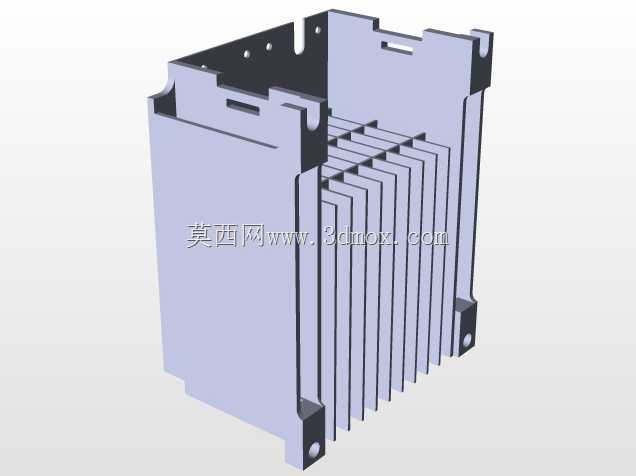

　　后端突出的鳍片式散热结构是这类壁挂型变频器的核心设计点，散热鳍片直接和内部功率器件贴合，整机安装到电控柜背板后，鳍片部分甚至可以伸出柜体外，把发热源和柜内弱电元件隔离开，这也是做柜体布局时必须预留的边界——不能把其他元件紧贴在散热鳍片后方，要留出至少几十毫米的散热空间，保证空气自然对流。壳体两侧预留的安装挂耳孔位，对应标准的壁挂安装尺寸，选型时只要核对安装孔间距、整机宽度深度，就能直接在柜内背板打孔固定，不需要额外定制安装支架。

　　做三维建模的时候，这类产品的细节还原要贴合实际装配逻辑：前端操作面板的旋钮阻尼台阶、显示窗的凹陷边框、壳体上下盖的拼合止口，都要按真实注塑件的拔模斜度处理，不能做成纯直角的生硬实体；侧面的接线端子腔位置，壳体上预留了敲落孔结构，现场布线时可以根据进线方向敲开对应孔位，穿入电缆锁头，不用额外切割壳体。后端散热鳍片的间距、厚度都要符合散热设计的常规比例，鳍片过密会积灰堵风，过疏则散热面积不足，这类成熟量产产品的鳍片参数都是经过热测试固化下来的，建模时保留均匀的阵列特征，既能还原外观，也能给后续做柜内热仿真提供准确的几何参考。

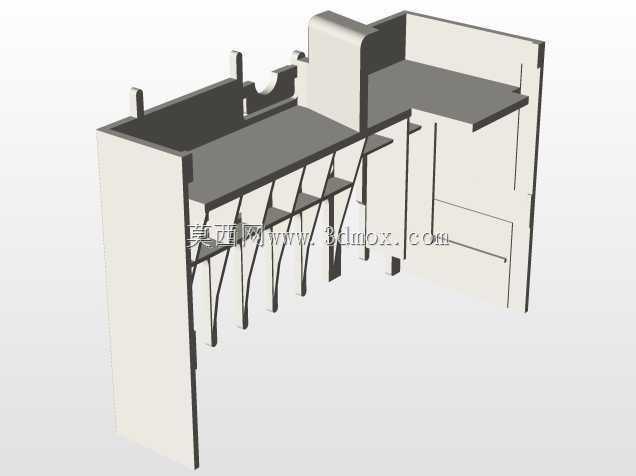

　　从安装边界来说，这类小功率变频器的宽度通常在一百多毫米量级，深度方向要同时计入本体厚度和后端散热鳍片的突出量，柜内排布时左右两侧也要预留走线和通风间隙，不能和相邻的接触器、断路器紧贴。接线腔位于壳体下部，主回路电源进线、电机出线、控制信号线分区域排布，结构上做了强弱电隔离的筋位，避免动力线干扰控制信号。整机的棱角都做了小圆角处理，既符合注塑件的工艺要求，也避免安装调试时划伤操作人员。

　　对于结构工程师而言，这套模型的价值不止于呈现外观：在做非标设备电控柜设计时，可以直接把该外形导入装配体，核对面板操作空间、柜门关闭后的干涉情况、散热风道是否被其他元件遮挡；在做教学演示或者传动方案展示时，也能通过完整的整机结构，讲清变频器从散热设计、人机交互到安装固定的整套工程逻辑，不用再靠二维尺寸图脑补空间形态。
