手动定角式刀具研磨夹持工装

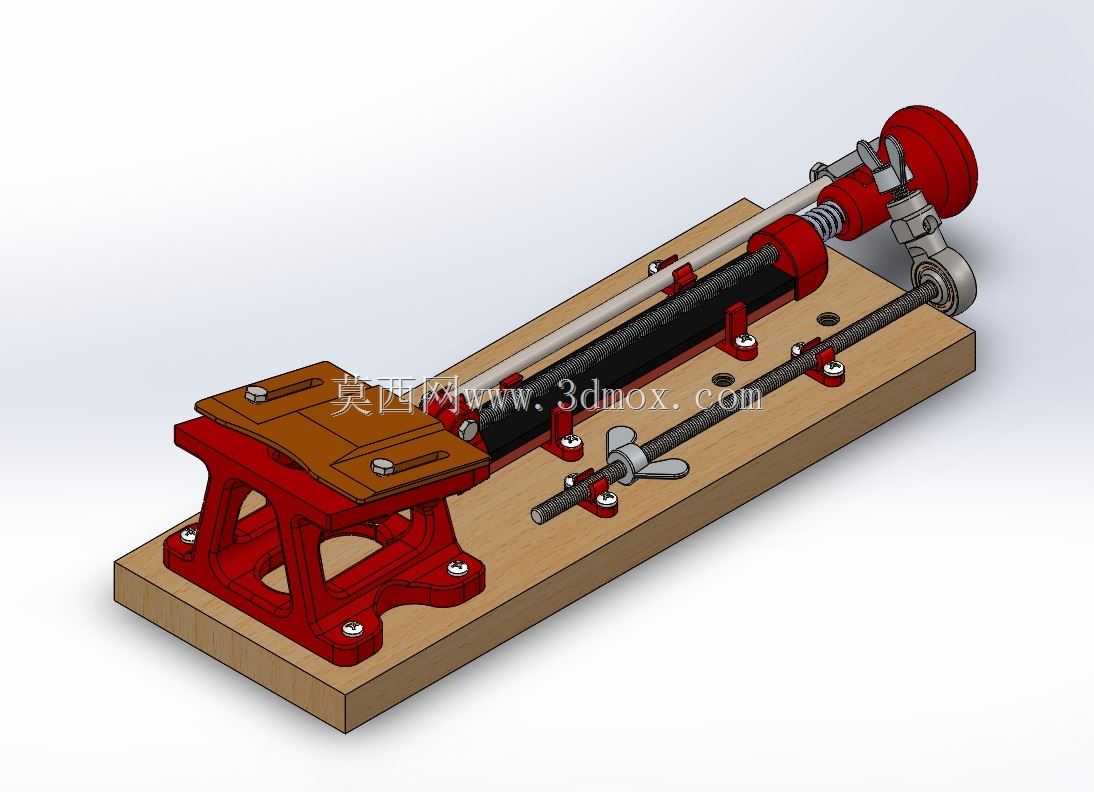

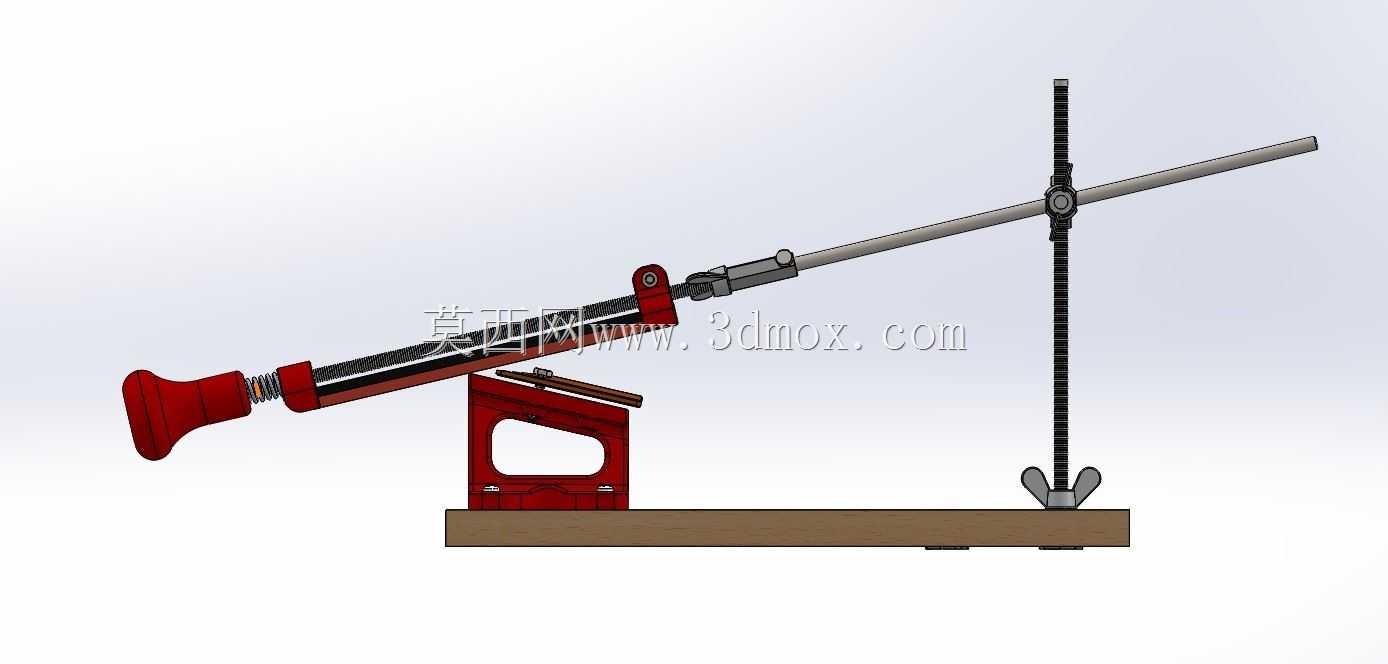

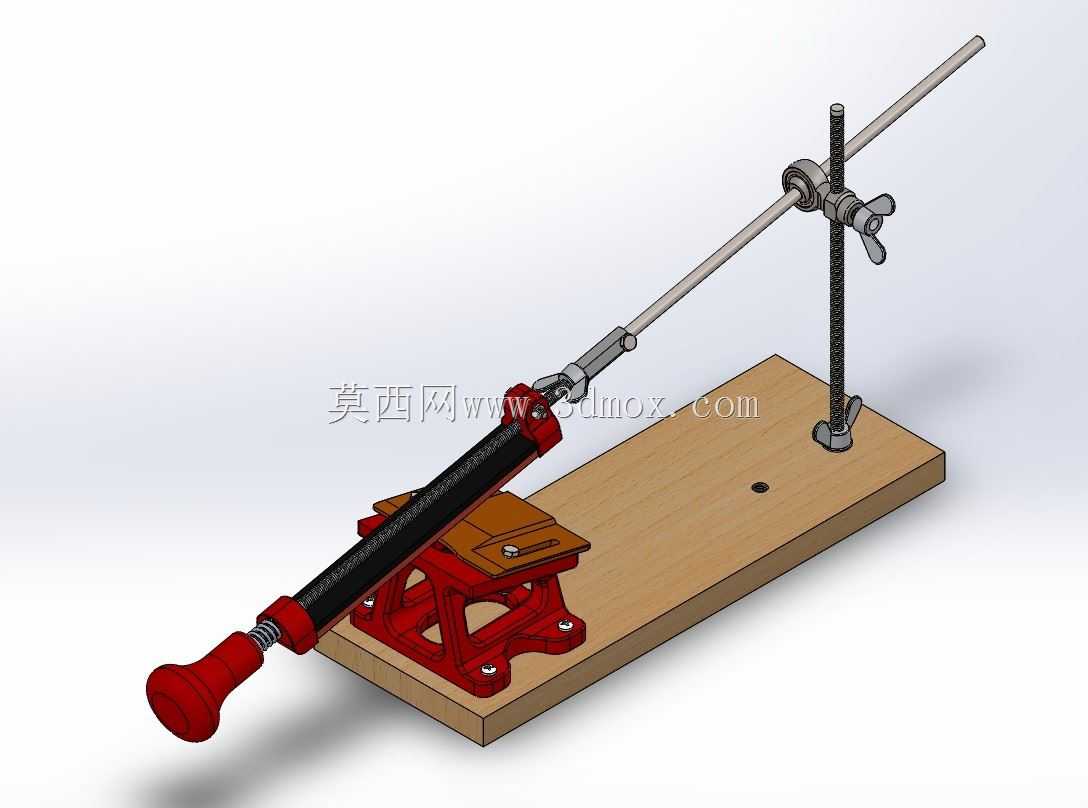

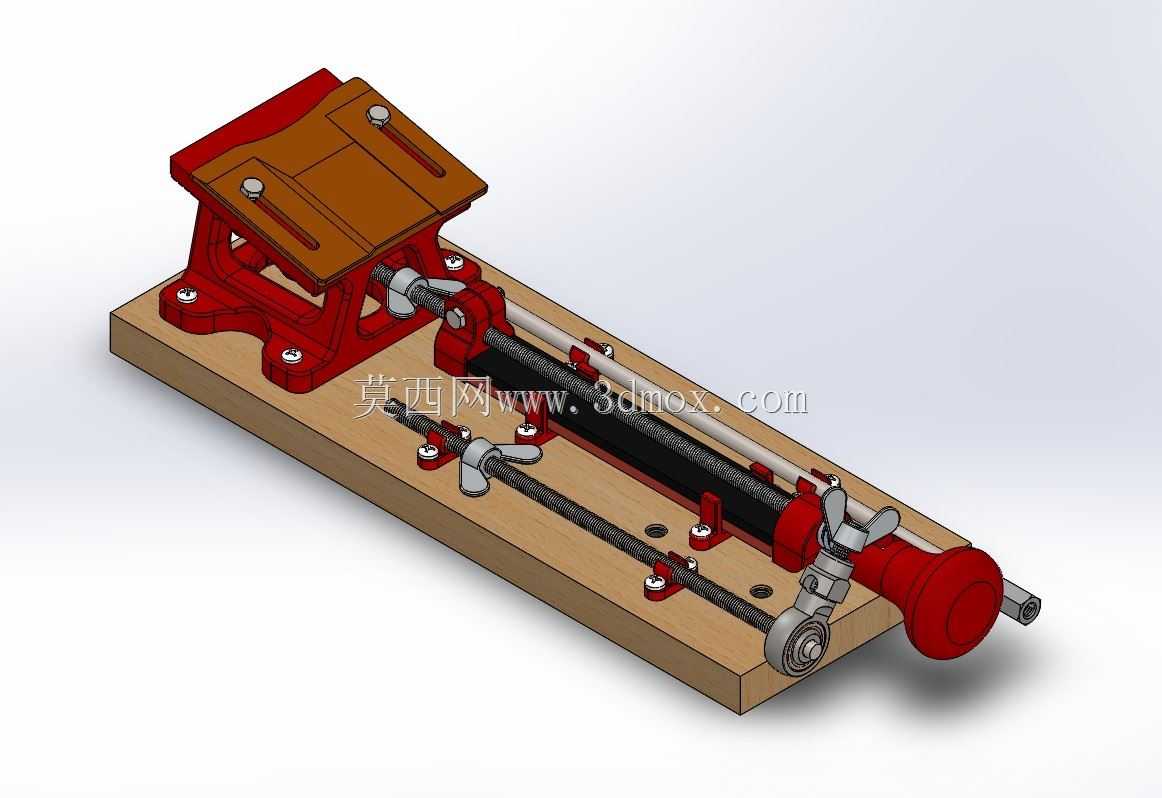

　　这套结构围绕小型刀具的定角刃磨需求展开，整体由木质承载底板、红色刀具夹持座、压持组件、长导向杆、立式支撑杆以及可调锁紧件构成。它并不是单纯把刀具放在砂轮或磨石上手工打磨，而是通过机械约束把刀具姿态、研磨行程和接触角度固定下来，使刃口在重复研磨过程中保持一致的几何关系。对于维修间、手工工具房、教学实验室以及小批量刀具维护场景，这种结构能够降低人工握持刀具时角度漂移的问题，也便于操作者理解夹具定位、导向支承和刃磨角度之间的关系。

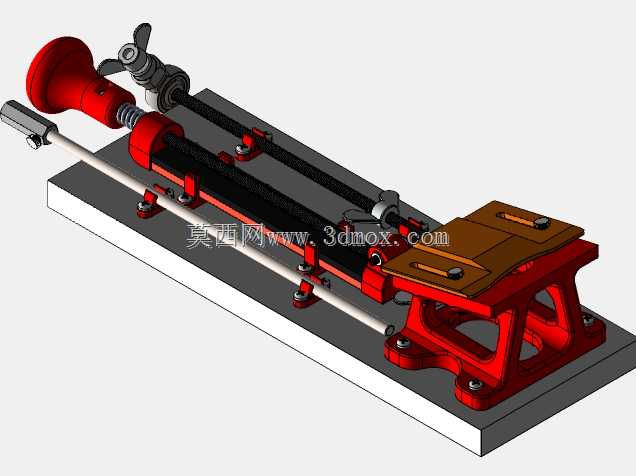

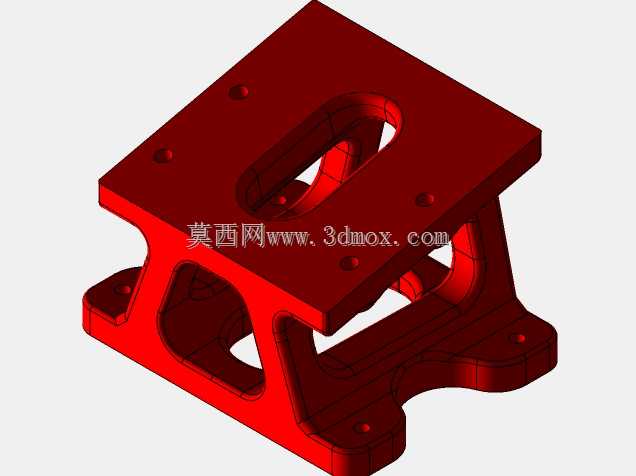

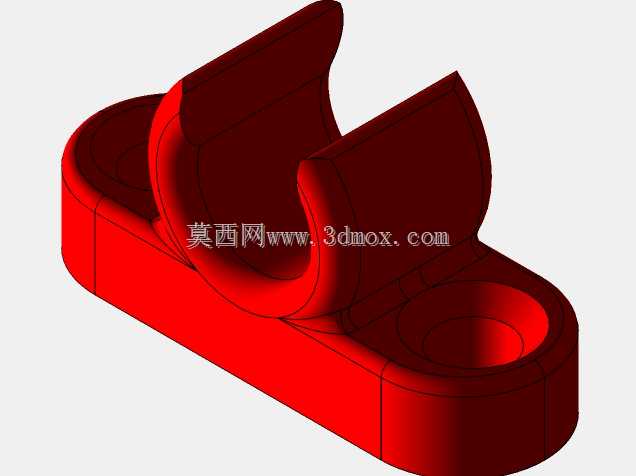

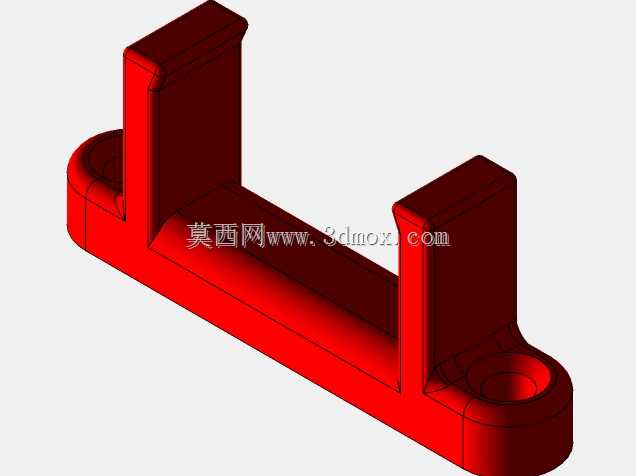

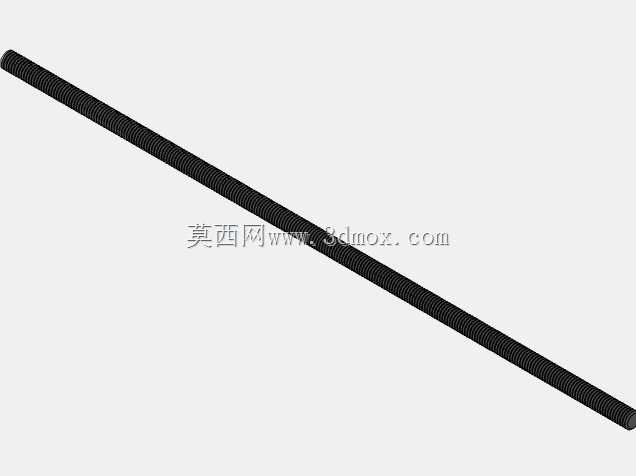

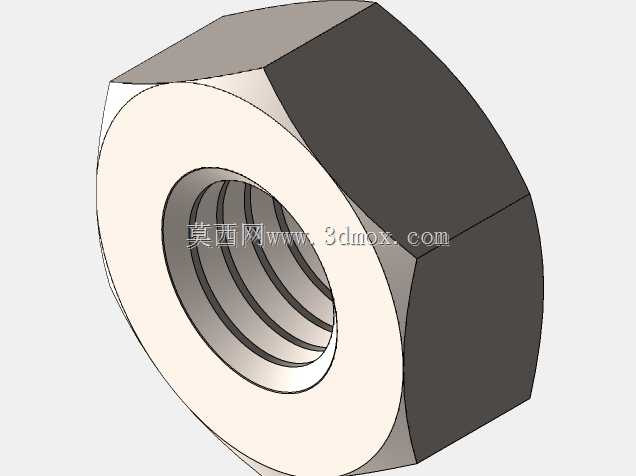

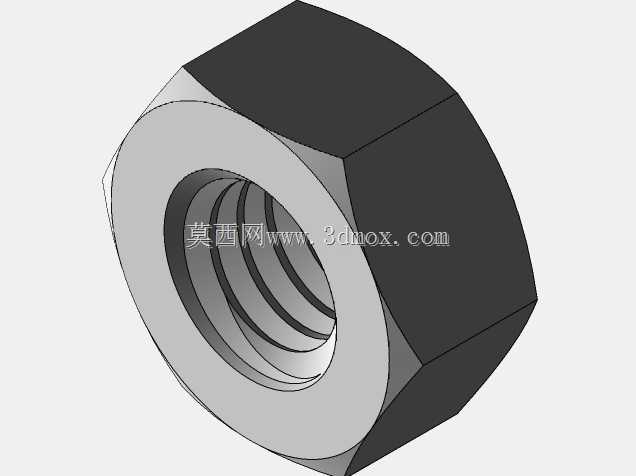

　　从实际用途看，装置的核心任务是夹持待磨刀具，并让研磨工具沿规定方向相对刃口运动。红色夹持座位于底板前部，底部通过支架与木板连接，座体上方设置可开合的压块和紧固件，能够把刀具柄部或刀身稳定压在定位面上。夹持座下方采用类似摇架的支承形式，既承担压紧力，也保留了装配调整空间。前端红色手轮与螺杆相连，旋转手轮时可推动压持部件进给或松开，这种方式适合手动操作场景，进给量容易控制，也不需要额外动力源。

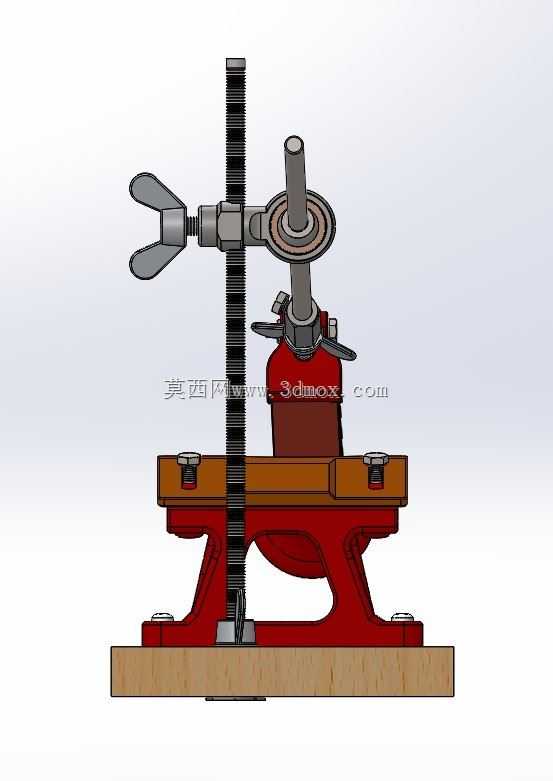

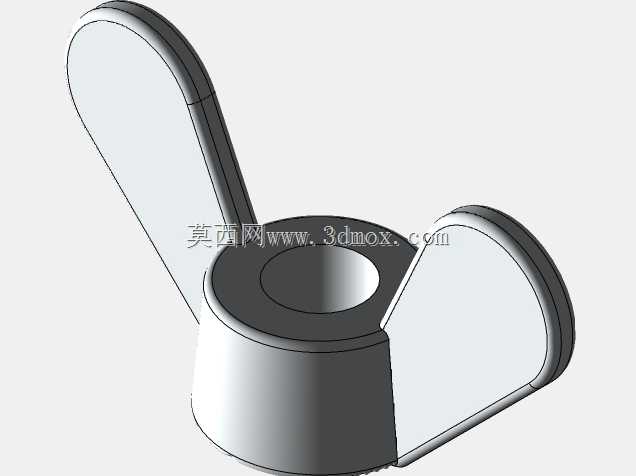

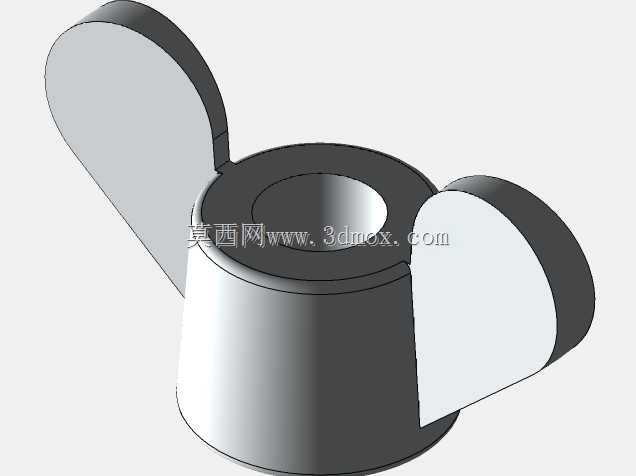

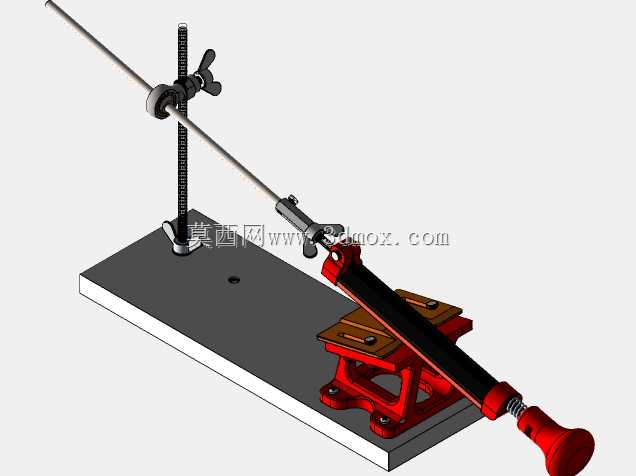

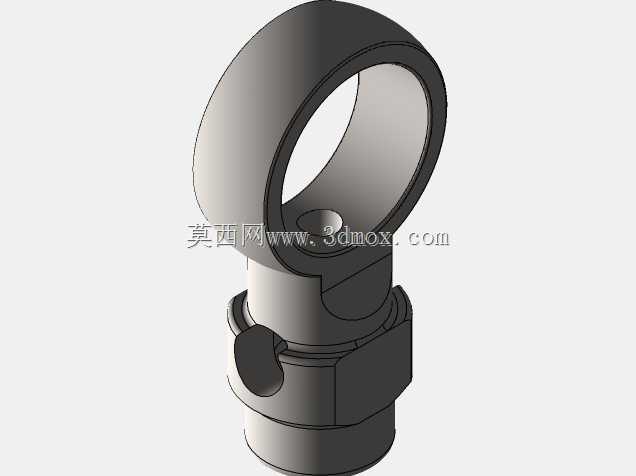

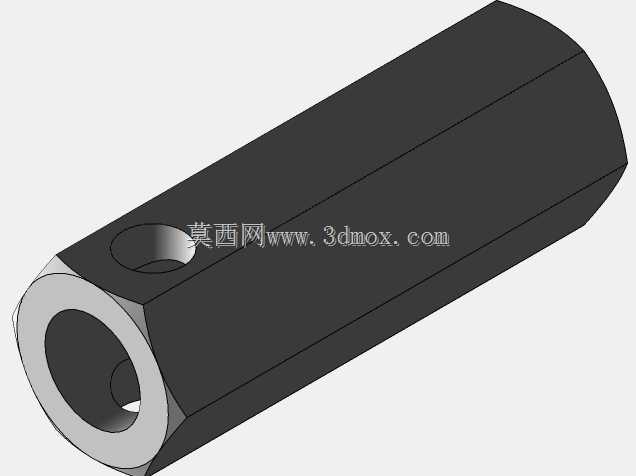

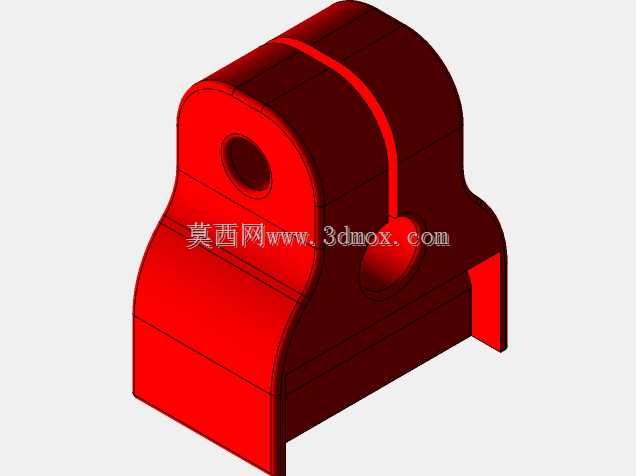

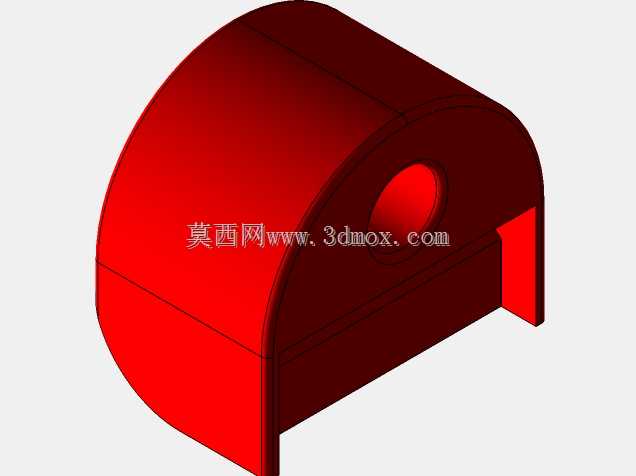

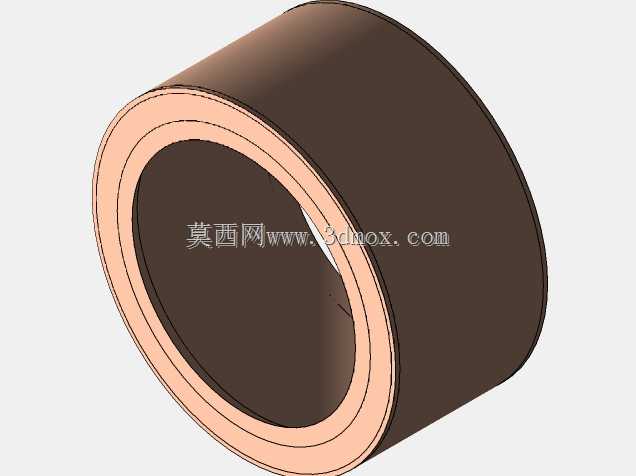

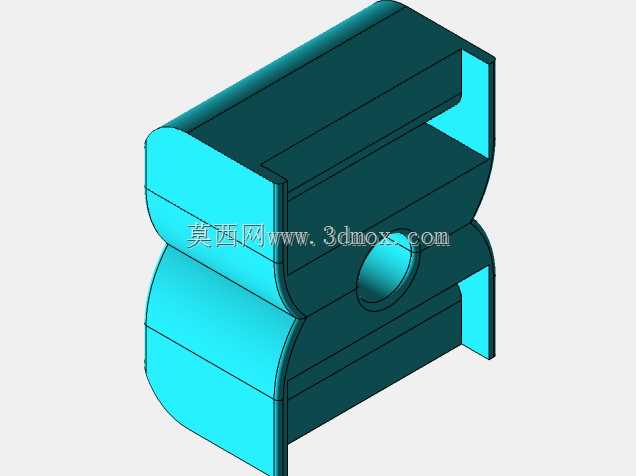

　　长导向杆从夹持区域斜向延伸至后上方，是保证研磨轨迹稳定的关键零件。导杆穿过立式支架上的滑动锁紧套，支架底部固定在木质底板上，中部设有竖杆和可调夹块。锁紧套上带有手柄式旋钮，松开后可以改变导杆高度、倾角和前后位置，锁紧后导杆便成为稳定的运动参考。该结构的设计思路在于把原本依赖手感的刃磨动作转化为沿导向件的受控运动：刀具被夹具固定，研磨附件或导向套沿长杆移动，操作者只需保持连续进给，即可让刃口获得较稳定的斜面角度。

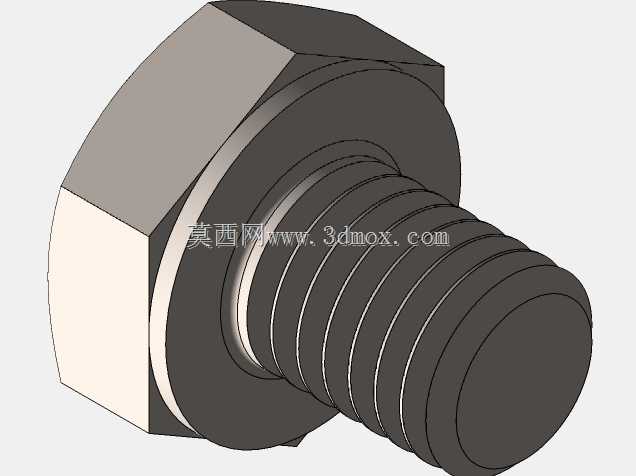

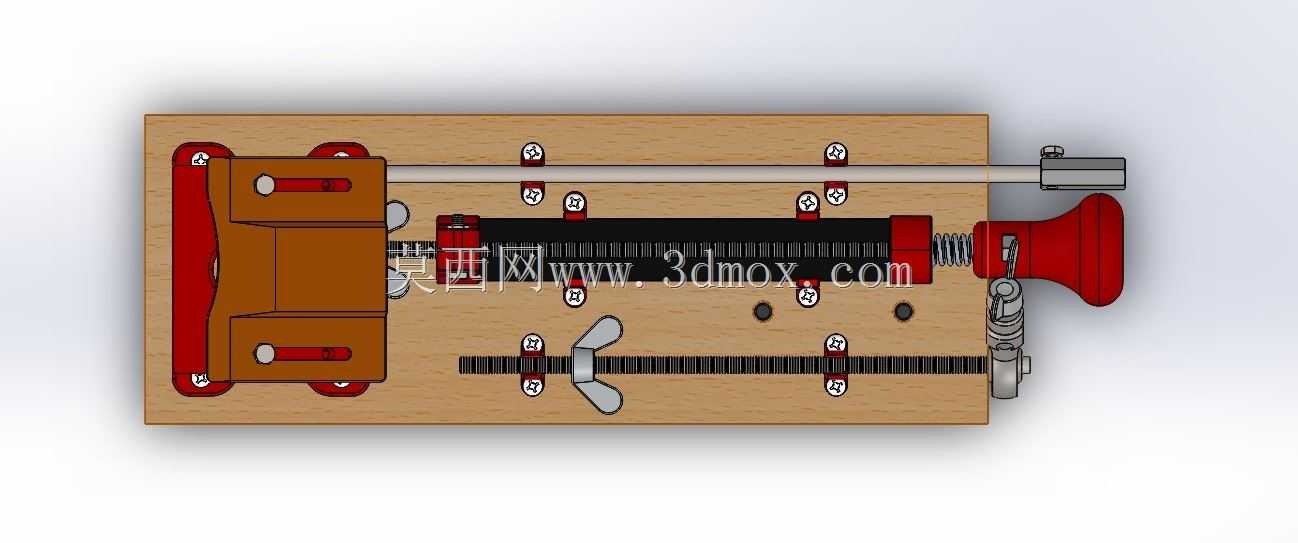

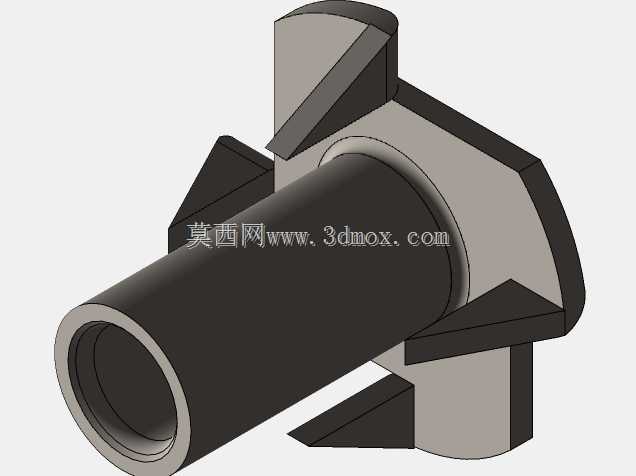

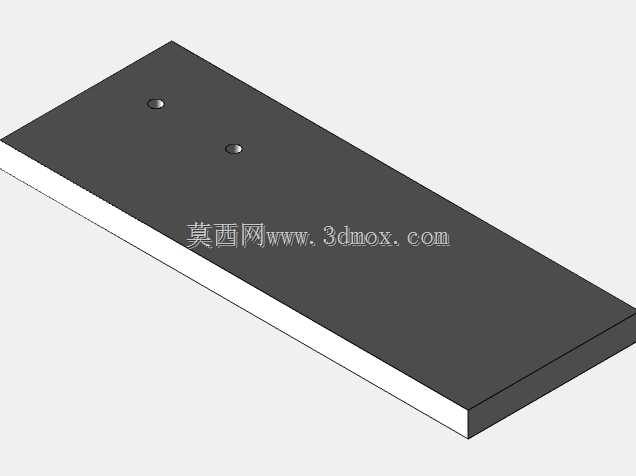

　　底板采用平板式布局，承担全部部件的安装基准。木质底板外形规整，前部安装夹持座，后部安装立式支承架，中间留出操作和排屑空间。底板上可见独立安装孔，用于支架定位或紧固件预埋；红色夹持座通过多组螺钉固定在底板上，支承脚与板件之间形成明确的受力面。这样的布置使整机重心落在底板范围内，手动施压时不容易倾覆。若在工程化改进中采用金属底板，可在对应位置增加沉孔、T型槽或可调节滑槽，使夹持座与支架能够根据刀具长度、磨石厚度和操作习惯进行位置调整。

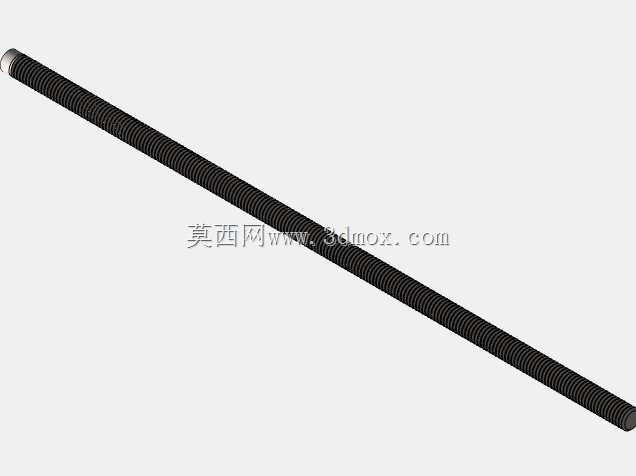

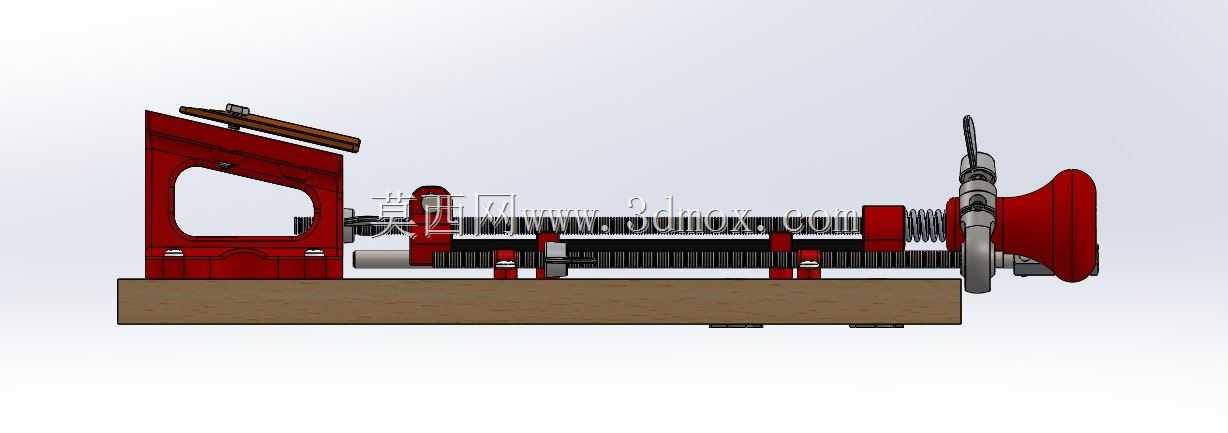

　　外形边界方面，装置的长度主要由斜向长导杆决定，导杆向后上方伸出，因此操作空间不仅要覆盖底板投影面积，还要预留导杆端部和手部运动范围。高度方向由立式支撑杆决定，支撑杆上的滑动套可上下移动，最低位置适合短刀具或小角度研磨，较高位置则能提供更陡的导向姿态。宽度方向集中在红色夹持座和手轮区域，手轮旋转时需要在前端保留安全距离，避免操作者 knuckle 与台面或其他物件干涉。搬运和台面上安装时，应把长导杆视为主要外伸件，其端部不宜承受侧向冲击。

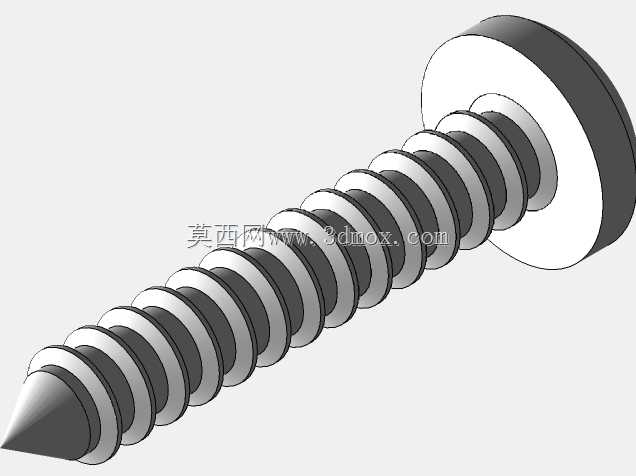

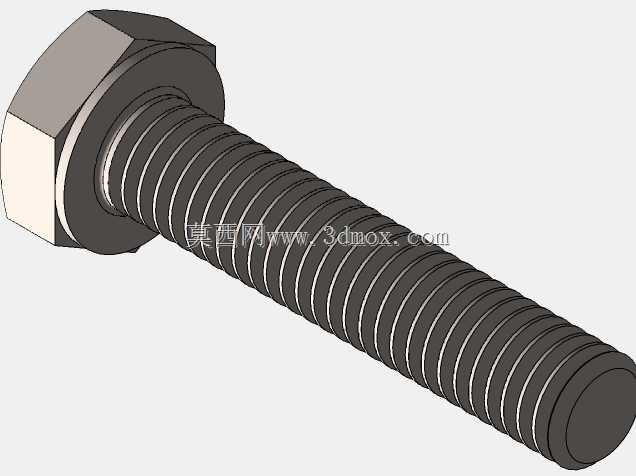

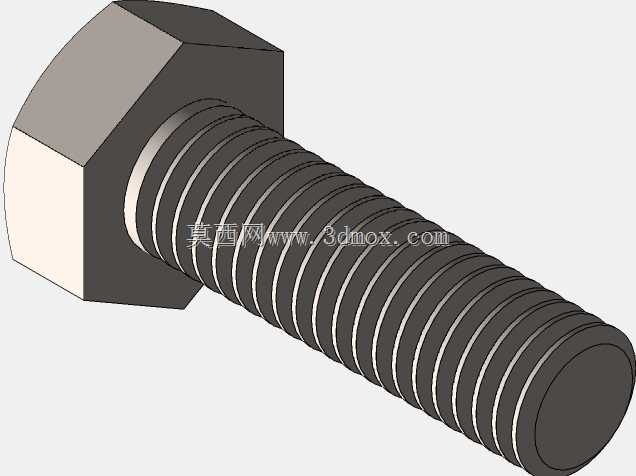

　　夹持结构的受力路径比较清晰：手轮旋紧后，螺杆产生轴向推力，压块把刀具压向定位面；刃磨过程中产生的侧向力由夹持座本体、底部支架和底板连接螺钉承担；导杆受到的弯曲和支承反力通过滑动套传递给竖杆，再由竖杆底部传至底板。由于木质底板的刚性有限，模型中通过较大的接触面积和多点固定来降低局部压强。实际制作时，如果研磨力较大，应在夹持座下方加入金属加强板，或把木板替换为铝合金板、钢板，以减少紧固点附近的压缩变形。

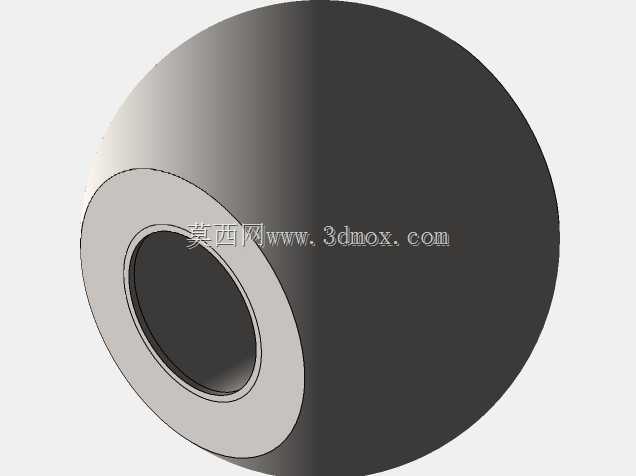

　　角度调节是该类工装的重点。立式支架上的锁紧套同时承担导向和夹紧功能，松开旋钮后，导杆可以在套内滑动并绕夹持轴线微调；确定角度后，旋钮压合导杆外圆，使其不能继续移动。为了提高重复定位能力，实际结构中可在竖杆上增加刻度，在导杆上标注行程位置，或者在锁紧套侧面加装紧定螺钉。这样不同刀具切换时，不必完全依赖试磨来确认角度，能够减少刃口过磨、退火和斜面不一致等问题。

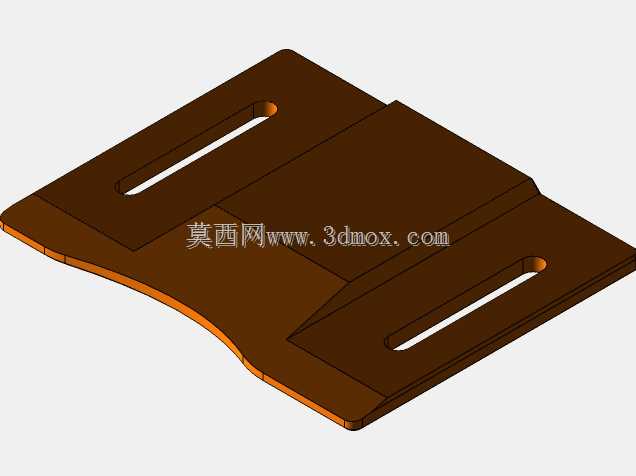

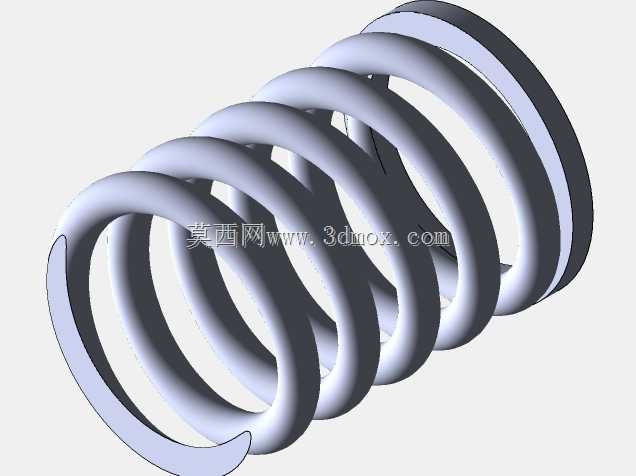

　　刀具压持部分借鉴了卷笔刀式的直观操作逻辑：通过手动旋转和进给，把刀具送入稳定的工作位置。但与普通卷笔刀不同，这里的夹持座更强调开放装配和可调性，压块、铰链、螺钉和支承架都暴露在外，便于观察机构动作。用于三维建模练习时，该模型适合讲解螺杆进给、压板夹紧、轴套配合、支架固定以及底板孔位规划；用于实物制作时，则需要重点关注压块与刀具接触处的保护，可增加铜皮、橡胶或尼龙垫，避免硬质压块损伤刀面。

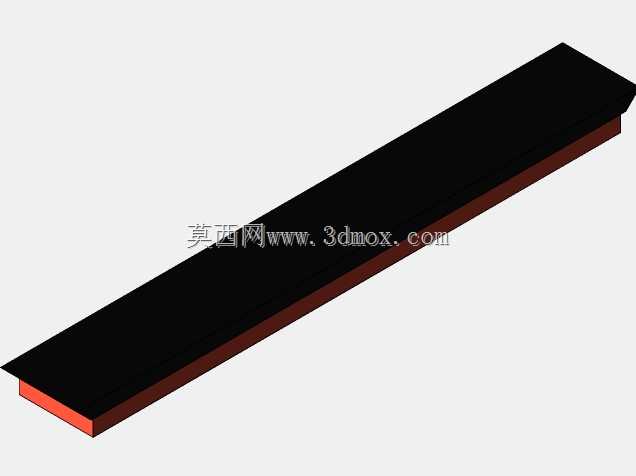

　　在功能扩展上，该装置可以配合不同形式的磨石、油石或导向磨头使用。若磨石放置在底板中部，夹具负责确定刀具角度；若研磨件沿导杆移动，则导杆负责约束运动轨迹。两种方式对结构刚度的要求不同：前者要求夹持座和刀具连接更牢固，后者则要求导杆、支架和锁紧套具有更小的配合间隙。模型中长导杆与支架的组合更偏向导向研磨方案，因此装配时应保证导杆直线度，滑动套内孔与导杆外径之间不宜过松，否则角度会在往复运动中产生轻微摆动。

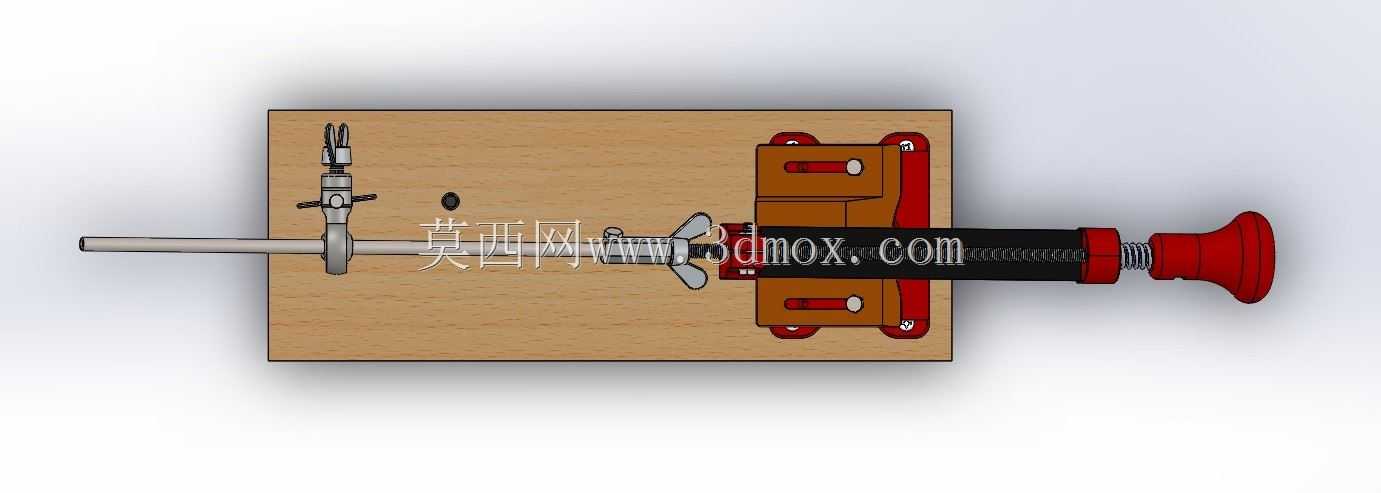

　　安装边界上，底板需要放置在平整台面上，底部最好增加防滑垫或固定夹，防止手轮旋紧和研磨往复时整体移位。夹持座靠近底板前侧，便于操作者从前方旋动手轮；立式支架靠后侧布置，既能给长导杆提供支承，又不会与压块操作区发生冲突。台面后方应预留竖杆和导杆抬升空间，前方预留手轮旋转空间，左右两侧则要保证刀具装取和磨石更换不受阻挡。

　　整体来看，这套定角刃磨工装把手动工具中常见的夹紧、导向、角度调节和基准底板整合在一个紧凑结构里。它的价值不在于复杂传动，而在于用简单机构建立稳定约束：刀具位置由压持座确定，研磨轨迹由长导杆确定，角度高低由立式支架调整，所有力最终回到平板底座。对结构设计人员而言，该模型可作为手动夹具、轻型工装和台置辅助设备的建模参考；对加工和装配人员而言，则提示了底板刚性、轴套间隙、压紧保护和操作空间等实际落地时必须复核的工程要点。
