精密快动式机用台虎钳夹持工装

　　这套虎钳结构在常规铣削、钻削、磨削工位上承担工件定位与夹紧任务，是钳工台、加工中心工作台面最常见的通用夹持工装之一。从整机布局看，底座采用一体化铸造型腔，底部预留两条平行的T型槽安装位，安装时可通过T型螺栓直接压在机床工作台上，底座轮廓方正、四角做了加厚凸台，承受夹紧反力时不会出现局部翘曲；底座上平面与活动钳身的滑动导轨面经过配研，导向间隙控制在较小范围，保证活动钳口在全程开合过程中始终与固定钳口保持平行，避免工件夹偏、夹斜。

　　夹持执行部分由固定钳体、活动钳体、钳口铁、丝杠螺母副几大模块组成。固定钳体与底座连为一体，作为定位基准侧；活动钳体沿底座导轨做直线进给，内部嵌套梯形丝杠传动，丝杠一端通过挡圈与钳体轴向定位，旋转时带动螺母驱动活动钳身进退。钳口铁采用可更换式设计，通过内六角螺钉固定在钳体夹持面上，钳口工作面加工出细密防滑齿纹，夹持毛坯件时能提供足够摩擦力；当需要夹持精加工面或软质工件时，可换装光面钳口或附加铜皮、铝制护口，防止压伤已加工表面。钳口铁做成独立易损件，也是出于现场维护考虑——齿纹磨损或局部压崩后只需更换两块钳口板，不必整体报废钳体。

　　从设计思路上，这类快动虎钳优先保证的是夹持刚性与对中精度。固定钳口与导轨面的垂直度、两钳口贴合后的平行度，是决定工件铣削后垂直度、平行度的关键。模型中钳体侧壁做了多条加强筋，把夹紧力产生的弯矩分散到底座整个支撑面上，钳口高位夹持时钳体张口变形被明显抑制。活动钳身与导轨的配合面取较大跨距，丝杠轴线尽量贴近钳口受力高度，减小夹紧时的倾覆力矩，这也是重型切削工况下虎钳不松夹的重要结构保障。

　　安装边界方面，底座长度方向的两条沉槽为主要固定接口，槽宽适配标准机床T型螺栓，槽的长度方向留有调节余量，虎钳在工作台上的位置可沿进给方向微调，找正固定钳口与机床X轴或Y轴平行后再锁紧。整体高度控制在工作台面以上适中范围，既保证钳口有足够开合行程容纳中小型坯料，又不会因抬升过高而增加刀具悬伸。钳身侧面预留的吊装孔或起吊凸台，方便在重型工位上整体吊装移位。

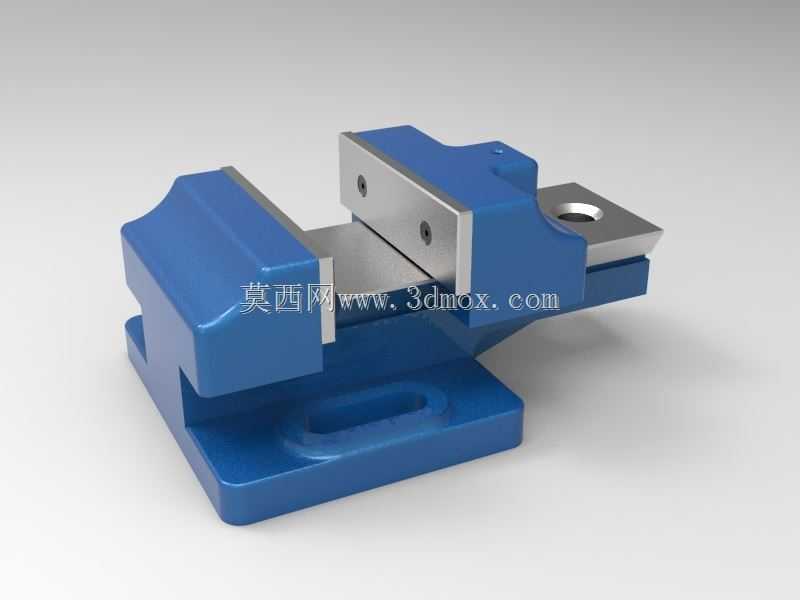

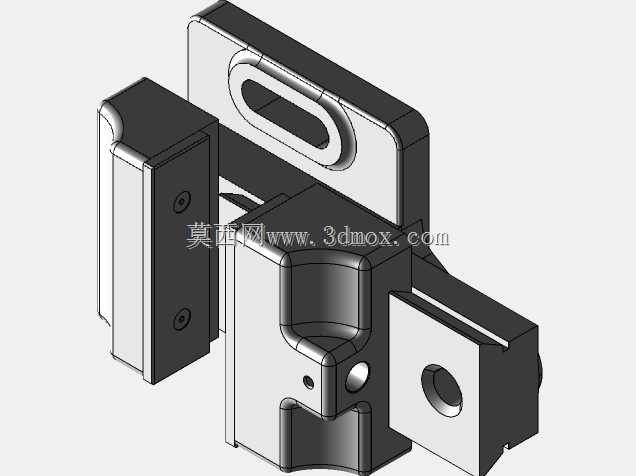

　　实际使用场景中，这类虎钳既可以单件装夹方正坯料进行平面铣削、钻孔、攻丝，也可以成对布置在工作台上夹持长轴类、长板类工件，配合平口垫铁调整工件高度；在批量生产工位，还常与液压或气动增力机构改造配合，实现快速夹紧。模型完整呈现了钳体、导轨、丝杠、钳口板、紧固螺钉等装配关系，结构工程师可据此核对夹紧行程、开口度、钳口宽度与自身机床工作台的匹配性，工装设计人员也可在此基础上拓展软爪、液压夹紧或多工位并列装夹方案，用于实训教学、夹具设计参考以及通用机加工工位的选型校核。
