五轴铣削加工教学用曲面样件

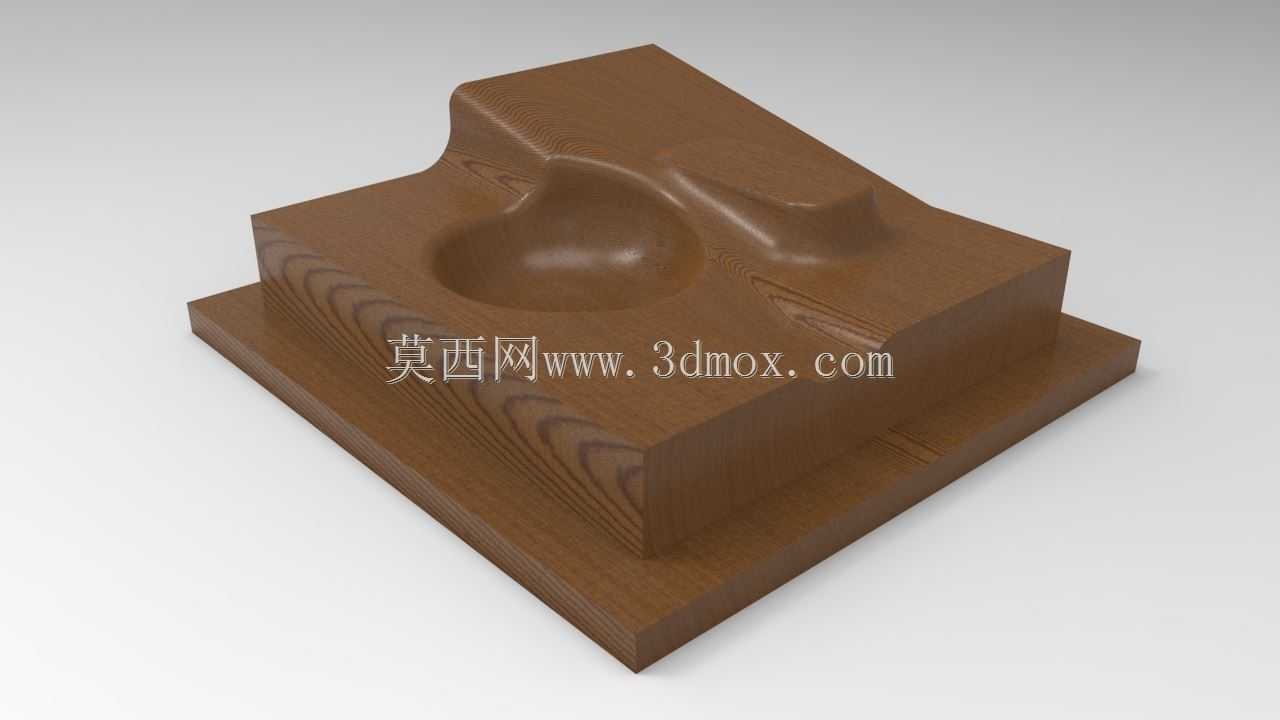

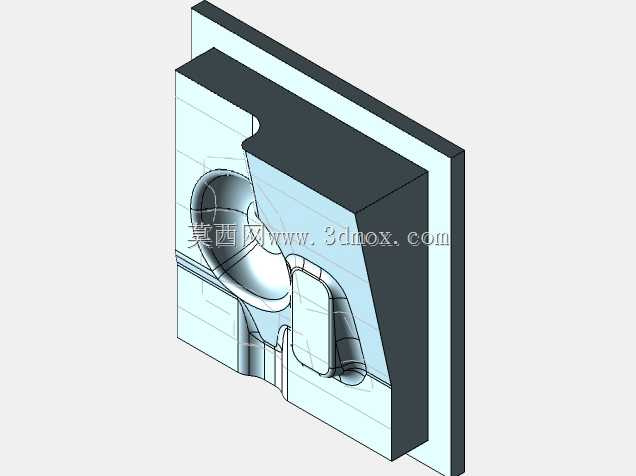

　　这块样件的核心价值，在于把五轴联动铣削里最容易出问题的几类特征集中到了同一块坯料上，车间里做工艺验证、CAM 后置调试或者新机床精度验收时，不用单独设计多套试件，一次装夹就能把刀轴摆角、曲面顺接、陡壁加工、浅滩走刀这些工况全部覆盖。从结构上看，整体采用双层阶梯方台布局，底部是带外延边的矩形基座，上层实体台面上同时开出了深凹球面型腔、平缓过渡的自由曲面凸台、侧向倾斜的成型曲面以及直角台阶立面，相邻曲面之间做了连续顺滑的圆角过渡，没有突兀的棱边断点。

　　做工艺规划的时候，首先要确认装夹边界：底部外延法兰边就是专门预留的装夹位，虎钳夹持或者压板压在法兰边上都不会干涉上层加工区域，基座底面作为整个零件的定位基准，平面度需要在粗加工前先铣平，保证后续坐标系找正的重复性。上层型腔最深处的球面凹陷，刀轴如果始终保持垂直，球头刀在型腔底部的切削线速度几乎为零，容易蹭伤表面，这时候就需要联动摆轴，让刀具以合适的倾角侧刃接触球面，既保证切削负载均匀，也能减少后续抛光工作量。

　　旁边的平缓自由曲面凸台属于典型的浅滩特征，加工时如果用三轴等高层切，台阶残留会非常明显，必须切换到曲面投影或者流线走刀策略，顺着曲面的延展方向排布刀路，而侧向那处倾斜成型面，刚好用来测试五轴定轴加工的摆角精度：可以先把工作台或者主轴头摆到对应倾角，锁定转轴后用侧刃一次性铣出斜面，再对比斜面的角度公差和接刀痕迹，就能直观看出转轴的定位精度是否达标。

　　设计这个样件的时候特意没有加入细小的窄槽、微孔或者薄壁结构，目的就是让工艺人员把注意力集中在刀轴控制和曲面加工质量上，不用额外考虑刀具刚性不足带来的变量。粗加工阶段可以先采用大直径可转位铣刀快速去除大部分余量，在型腔和凸台周边均匀留0.3到0.5毫米的半精加工余量，半精加工用带圆角的端铣刀把余量修匀，避免精加工时刀具负载忽大忽小；精加工球面和自由曲面时选用整体硬质合金球头刀，根据曲面曲率变化调整进给速率，曲率大的区域适当降速，曲率平缓处提升走刀速度，在保证表面粗糙度的同时压缩加工节拍。

　　实际教学场景里，学员可以在这个样件上反复练习不同的刀轴控制方式：比如用朝向点策略控制球刀始终指向球面中心，用远离直线策略适配凸台曲面的摆角，还能刻意设置几处不合理的刀路，观察干涉碰撞、过切残留的产生原因，再反过来修正CAM参数，比单纯在软件里仿真要直观得多。尺寸边界上，基座的长宽尺寸完全覆盖虎钳钳口的常用夹持范围，上层加工区域距离基座边缘留有足够的安全距离，刀具摆到最大极限角度时，刀柄和夹具、工作台面之间仍有充足的避让空间，不会发生撞机风险。样件的台阶立面同时承担了精度检测基准的作用，加工完成后可以直接用百分表打表测量立面的垂直度，用三坐标扫描仪采集曲面点云，和理论数模对比轮廓度误差，一次性把五轴机床的定位精度、联动精度、曲面加工能力全部验证到位，既适合培训机构做五轴编程实操考核，也适合机加工车间做新工艺试切的标准试件。
