3D打印机Y轴皮带传动直线运动模组

　　这套Y轴运动模组是桌面级FDM熔融沉积成型设备里承担热床纵向进给的核心执行单元，整套结构围绕长行程直线往复运动的刚性、平顺性与装配可调性展开设计，在中小型桌面打印机、轻型数控雕刻平台、小型点胶工位这类需要一维长距离直线进给的场景中都能直接适配。

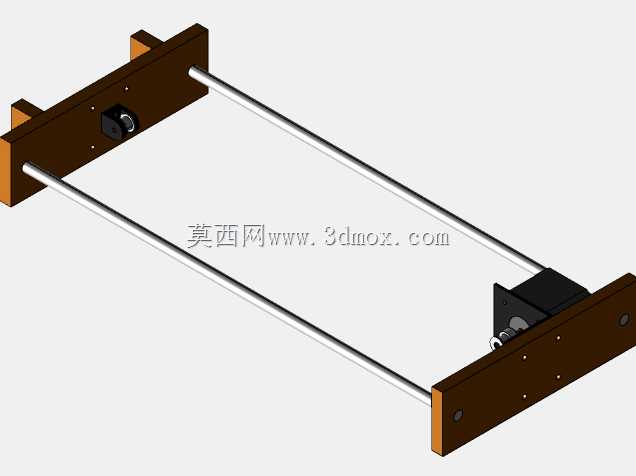

　　从实际装机逻辑来看，Y轴方向的运动负载是整台设备里动态特性最特殊的部分：热床连同玻璃平台、打印件、调平弹簧整套部件都要随轴往复启停，加减速过程中负载重心会沿行程方向持续偏移，因此模组两端的支撑刚性、导轨平行度、皮带张紧的对称性直接决定了高速打印时平台会不会出现抖动、层纹错位或者换向冲击。这套结构采用两根平行布置的φ8mm光轴作为线性导向元件，光轴有效行程覆盖400mm级别幅面，两端分别固定在前后两块立式安装端板上，端板采用层压板材加工，预留了光轴穿装孔、电机固定孔、从动轮轴孔以及整机框架连接孔，孔位间距按照标准2020/2040铝型材框架的槽宽匹配，装机时端板外侧的凸肩可以直接卡入型材端面槽口，省去额外定位工装。

　　驱动端布置在其中一块端板的外侧，安装面按照Nema17步进电机的法兰尺寸开孔，电机输出轴穿过端板后套装GT2规格20齿主动同步带轮，带轮侧面预留顶丝孔，装配时可以对准电机轴的平面锁紧，避免高速换向时带轮打滑空转。从动端对应位置设计了可调式皮带轮支架，支架上安装同规格GT2从动带轮，支架与端板之间预留了张紧调节余量：装机时先松开支架固定螺丝，拉动支架调整两根平行皮带的张紧度，保证两侧皮带松紧一致后再锁死螺丝，避免运动过程中皮带跑偏、受力不均导致的平台爬行。

　　运动滑台部分跨接在两根光轴上，配套的直线轴承（或带座滑块）固定在热床安装底板下方，同步带的两个直线段分别通过皮带压块固定在滑台的前后两侧，电机转动时主动轮带动闭环皮带回转，即可拉动滑台沿光轴做精确的直线往复运动。设计时特意将电机与从动轮的中心高、皮带走线高度与滑台的受力中心尽量对齐，减少皮带拉力对滑台产生的倾覆力矩，避免滑块单侧受力过早磨损。

　　安装边界方面，两根光轴的中心距按照常用热床支撑宽度设定，端板整体高度留出了电机尾部、从动轮的避让空间，模组整体装入设备框架后，Y方向的总长度为行程加上两端端板、电机的外伸尺寸，设计整机外壳时需要在电机侧预留接线与散热空间，从动侧预留张紧调节的操作空间。端板上的多处镂空与安装孔既可以用来固定限位开关触片、行程终点挡块，也可以走线固定电机线缆，避免运动过程中线缆拖拽干涉。

　　在实际调试场景中，这类双光轴导向的Y轴模组优势在于导向阻尼小、加工成本低、装配难度低，只要保证两根光轴安装时平行度误差控制在0.1mm以内，皮带张紧力调整到用手指按压皮带中段下沉5mm左右的状态，整机在100mm/s以上的打印速度下依然能保持平台运动平稳，不会出现Y方向的层纹共振。针对更长行程的改装需求，只需要更换对应长度的光轴与同步带，两端端板、电机安装位、带轮支架都可以通用，系列化拓展非常方便，结构里的支架、端板类零件也都适合采用板材切割工艺快速加工，小批量自制设备时不需要复杂的机加工工序，就能搭建出精度稳定的纵向进给轴系。
