适配3010支架的4010风扇转接安装座

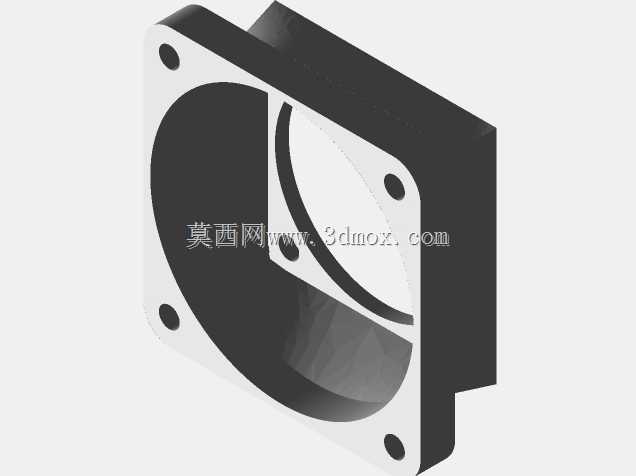

　　在桌面级3D打印设备的散热系统改造、小型电子机柜的通风散热升级、紧凑型嵌入式工控设备的风道优化场景中，经常会遇到原有风扇安装位与替换风扇尺寸不匹配的问题，这款转接安装座正是针对这类工程痛点设计的结构件。日常做设备散热改装时，很多场景下原设备预留的是4010规格轴流风扇的安装法兰位，但受限于内部走线空间、散热目标件的位置偏移、或者手头现有备件只有3010规格风扇的情况，直接替换会出现安装孔位不对中、风扇悬空固定不稳、风道漏风导致散热效率下降的问题，这个转接件就承担了尺寸过渡、风道衔接、刚性固定的多重作用。从结构设计逻辑来看，整个零件采用方形法兰主体结构，外侧法兰边完全匹配标准4010风扇的安装孔距，

　　四个角预留的通孔位置严格对应40mm见方风扇的角部安装孔，孔径适配常用的M3自攻螺丝或者机箱常用的尼龙铆钉，安装时可以直接把转接座先固定在原设备的4010风扇预留位上，不需要对原有设备的安装面做任何打孔、切削的二次加工，避免破坏原有设备的结构强度或者外壳防护性能。内侧的安装位则完全适配3010规格风扇的外轮廓尺寸，内圈的圆形开口完全对齐3010风扇的有效出风区域，不会遮挡风扇扇叶的转动路径，同时内侧的止口结构可以卡住3010风扇的外框，限制风扇运行时的径向窜动，避免风扇长期运转产生的振动导致固定螺丝松动。考虑到这类转接件很多时候会采用PLA材质通过FDM工艺3D打印制作，设计时特意在法兰与内侧安装位的衔接处做了渐变式的加厚过渡，

　　没有出现尖锐的直角应力集中区域，打印时不需要额外添加过多支撑，常规0.4mm喷嘴、0.2mm层厚的打印参数下就能直接成型，成型后零件的刚性足够支撑风扇长期运转的载荷，不会出现安装后变形下垂的问题。从安装边界尺寸来看，整个转接座的外侧轮廓尺寸和标准4010风扇一致，不会超出原有安装位的外边界，安装后不会和设备内部的其他元器件、走线槽产生干涉，厚度方向控制在合理范围内，不会额外占用过多的设备内部纵深空间，哪怕是内部空间极其紧凑的小型光固化3D打印机散热改造、迷你ITX机箱的辅助散热加装、路由器等网络设备的被动散热改主动散热场景，都能顺利安装。风道衔接部分做了平滑的曲面过渡，没有突兀的台阶结构，

　　气流从3010风扇吹出后可以顺着过渡曲面平顺导出，不会在转接座内部形成乱流、风噪增大的问题，相比直接用螺丝悬空固定3010风扇的方案，能有效提升散热气流的利用率，降低风扇运转时的共振噪音。实际使用中，这类转接件不仅可以用于风扇尺寸的替换适配，在需要调整风扇出风角度、偏移风扇安装位置避开内部元器件的场景下，也可以基于这个基础结构做微调，比如在转接座上增加走线卡槽、温度传感器固定位等扩展结构，适配更多定制化的散热改造需求。结构设计上没有多余的冗余结构，整体重量很轻，哪怕是用在对重量敏感的无人机机载散热、小型移动机器人的电控舱散热场景中，也不会带来过多的额外负载。安装孔位的设计同时兼容沉头螺丝和圆头螺丝的安装，法兰边的厚度足够承受螺丝锁紧时的压紧力，不会因为螺丝锁附过紧导致零件开裂，对于PLA这类韧性相对较低的打印材料来说，这种结构设计能有效降低安装过程中的零件损坏率。
