3D打印机200规格加热热床支撑总成

　　这套加热床支撑总成面向桌面级熔融沉积成型设备的成型工位开发，核心承载面为200×200毫米的方形加热平台，实际有效加热区域覆盖213×213毫米的打印作业范围，是FDM设备里承接耗材熔融沉积、保证首层附着稳定性的核心功能部件。

　　从实际产线应用场景来看，这类热床总成多用于中小型桌面3D打印机的Z轴升降工位，也可适配小型DIY改装设备、教学实训3D打印装置的成型平台改造。打印作业过程中，平台需要持续维持恒定温度，避免PLA、ABS等耗材在冷却过程中出现翘边、首层脱落的问题；两侧的支撑立柱直接对接设备Z轴传动端，带动整个热床沿竖直方向完成逐层升降动作，齿轮传动件同步匹配Z轴同步带或者丝杠的传动输出，保证平台升降过程的同步精度。

　　整套结构的功能设计围绕打印平台的调平、缓冲、导向三个核心需求展开：平台与两侧支架之间配置4根规格为φ6×251毫米的线性导向轴，轴件沿平台四角分布，为热床提供竖直方向的精准导向，避免平台升降过程中出现横向偏移、倾斜卡滞；每根线性轴外侧配套缓冲弹簧，弹簧预压后为热床提供均匀的弹性支撑，既可以在调平过程中吸收手动调整的过量作用力，也能在打印头意外触碰平台时提供缓冲余量，避免硬碰撞损坏加热板或者喷嘴；平台底部配套4个φ8×45毫米的热床调整螺母，螺母分别对应四角的调平点位，操作人员旋转螺母即可压缩或释放对应位置的弹簧行程，快速调整平台四个角点的高度差，将整个成型面的平面度误差控制在打印首层要求的公差范围内。

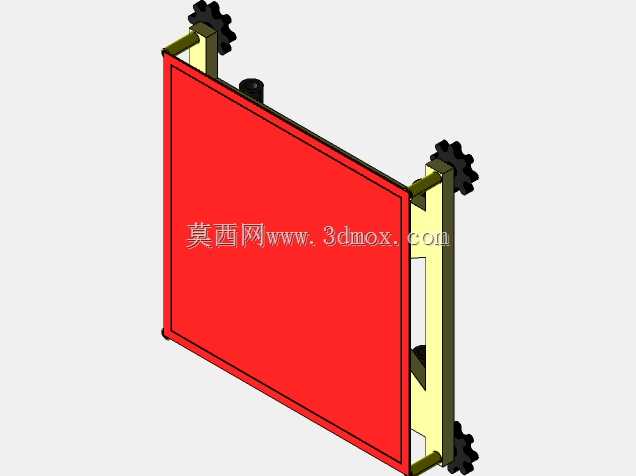

　　结构布局上，两块立式支撑支架分别布置在热床的左右侧边，支架顶端安装传动齿轮，直接和设备Z轴的传动齿条/同步带啮合，支架侧面预留的安装孔位可直接固定线性轴的两端支座，保证导向轴的平行度；红色加热板通过侧边紧固件和支撑框架连接，板面和后方支架之间预留足够的布线空间，加热膜、温度传感器的线束可沿支架内侧走线，避免升降过程中线束被拉扯磨损。

　　安装边界方面，热床主体方形板面的外轮廓尺寸适配200毫米级打印幅面的设备内腔，两侧支架向外延伸的总宽度需要匹配打印机机架的Z轴安装间距，线性轴的总长度251毫米决定了Z轴方向的最大升降行程余量，设计选型时需要确认机架内部Z向净空大于轴件总长度，齿轮的模数、齿形需要和原有Z轴传动件参数匹配，保证传动啮合侧隙处于合理范围；调平螺母的外螺纹规格和支架底部的安装螺孔完全适配，弹簧的内径略大于线性轴外径，装配后弹簧可沿轴身自由伸缩无卡滞。

　　设计思路上没有采用复杂的一体式铸造成型平台框架，而是选用分体装配式结构：加热板、支撑支架、线性轴、弹簧、调平螺母、传动齿轮全部为可拆分零件，一方面方便后期维护时单独更换损坏的加热板或者磨损的传动件，不需要整体报废整个平台总成；另一方面分体结构的零件加工难度更低，支架采用板材折弯/铣削加工即可成型，线性轴、弹簧、紧固件都可选用标准件，大幅降低小批量定制设备的制造成本。平台侧边的固定点均匀分布，锁紧后加热板不会出现局部翘曲，弹簧的刚度选型经过匹配，既不会因为刚度过大导致调平螺母旋转阻力过高，也不会因为刚度过小导致平台在打印过程中出现下沉晃动。整套结构在保证导向精度、调平便利性的前提下，尽可能压缩了侧向占用空间，不会过多挤占X轴打印头的移动行程。
