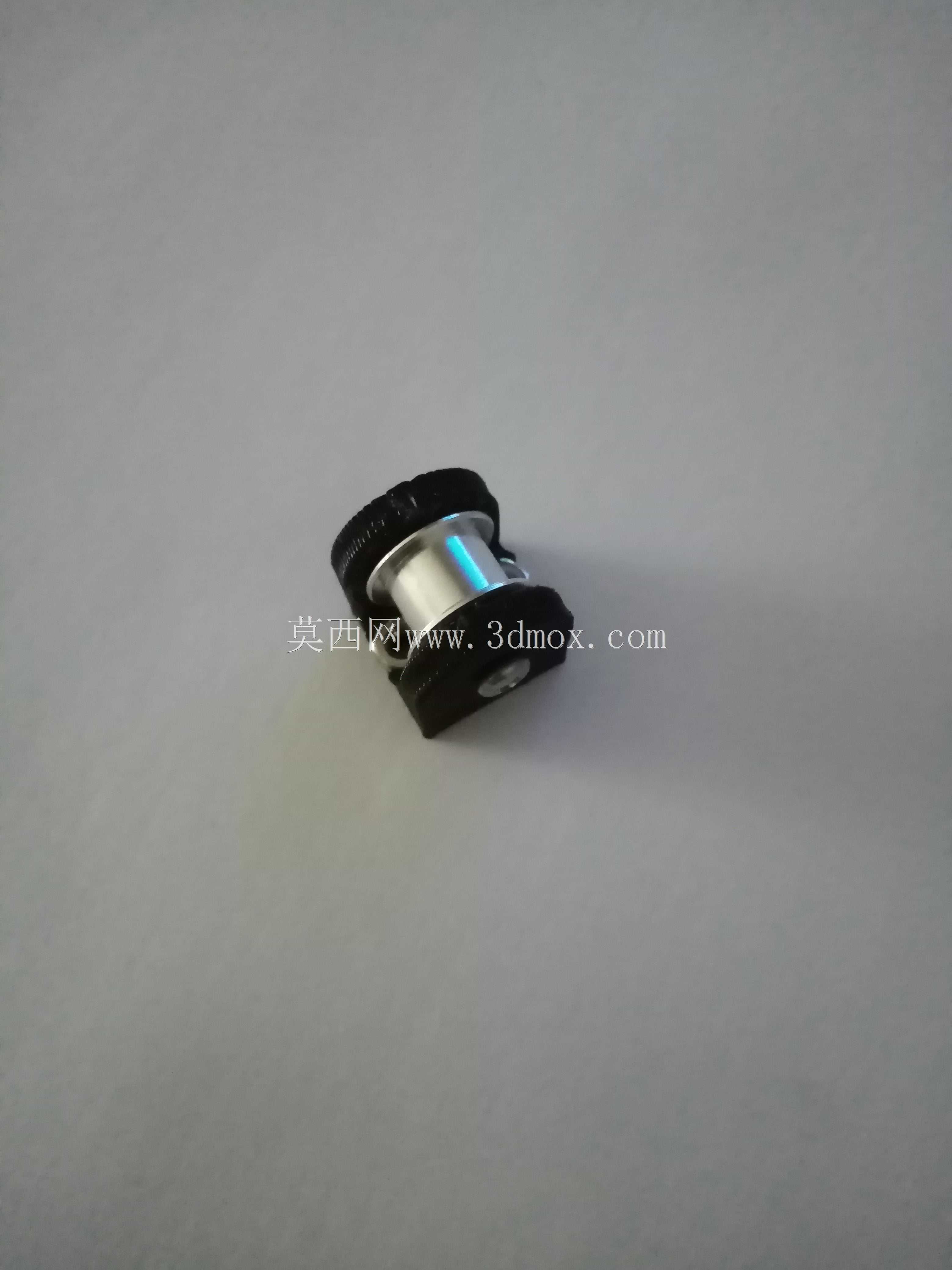

GT2皮带PLA材质惰轮张紧固定支座

　　这套GT2同步带轮支撑座，最初是为桌面级小型传动模组里的惰轮安装场景做的适配结构，在小型3D打印机、桌面数控雕刻机、微型皮带输送工位、小型直线滑台这类空间紧凑的传动布局里，经常会遇到同步带跨距过长、运行中出现跳齿、带面颤振的问题，常规金属张紧座要么占用安装空间过大，要么需要额外做铣削、钻孔工序，小批量试制阶段调整布局的成本很高，用PLA耗材通过熔融沉积成型制作这款支座，刚好能匹配快速迭代、随用随改的试制需求。

　　从实际使用逻辑来看，这个支座承担的核心作用有两个：一是给GT2同步带的惰轮提供稳定的旋转支撑，把带轮的转轴位置牢牢固定在设定的坐标上，避免带轮运行中出现径向窜动；二是通过自身的安装位调整，给同步带提供合适的预紧力，让带齿和带轮齿槽的啮合深度保持在合理区间，既不会因为预紧力过大导致皮带运转阻力飙升、电机负载超限，也不会因为预紧力不足出现高速传动时丢步、跳齿的问题。很多新手在搭小型同步带传动机构时，容易忽略惰轮支座的刚性，用薄亚克力板或者单臂支撑固定带轮，运行一段时间后支撑板受皮带拉力发生形变，带轮轴线和传动轴轴线出现平行度偏差，皮带就会慢慢往带轮侧边窜动，轻则磨坏带齿边缘，重则皮带直接从带轮上滑脱，这款支座在设计时特意把两侧支撑壁做成了整体相连的门式结构，两个带轮安装孔分别布置在两侧立壁上，转轴两端都能得到支撑，从根源上避免了单臂悬伸带来的轴线歪斜问题。

　　结构细节上，支座的两个同轴安装孔预留了3mm的通径，刚好匹配市面上常用的3mm直径惰轮转轴，孔位周边做了局部加厚处理，避免PLA材料在转轴反复受压下出现孔壁开裂、孔径磨大的情况。支座底部对应安装固定的位置，预置了M3螺母的嵌入槽，实际装配时可以把六角M3螺母从预留的侧口压入槽内，安装螺丝从安装基板的另一侧穿入拧紧，不需要在PLA打印件上直接攻丝——PLA材料的内螺纹咬合强度很低，反复拆装两三次就会出现滑牙，预埋铜螺母或者直接嵌入普通六角螺母的方案，能把连接点的抗扭、抗拉能力提升数倍，后期反复调整张紧位置也不会损坏支座本体。整个支座的轮廓做了大圆角过渡，没有尖锐的应力集中棱角，3D打印时不需要额外添加大量支撑，两个立壁的朝向顺着打印平台铺层方向，层间受力方向刚好和皮带拉力的方向匹配，不会出现层间剥离断裂的问题。

　　安装边界方面，这款支座的整体宽度控制在三十毫米级，两个带轮孔的中心距按照常用GT2惰轮的布置间距预留，底部安装面做了全平面贴合处理，不管是固定在2020铝型材的槽面上，还是固定在亚克力连接板、PLA打印的设备底板上，都能保证整个支座的支撑面完全贴实，不会出现安装后翘动、虚位的情况。布置传动路径时，只需要在安装基板上对应两个M3固定孔的位置开出3.2mm的过孔，就可以把支座固定在预设位置，通过增减垫片或者微调支座的安装位置，就能改变惰轮对皮带的压紧量，进而调整同步带的预紧张力。

　　实际工况里，这类PLA支座完全能满足小型轻载传动的需求：GT2同步带常用在步进电机带动的直线运动机构里，传递的扭矩通常在0.5N·m以内，皮带作用在支座上的径向拉力一般不超过五十牛，PLA材料的刚性在常温环境下完全可以承受这个量级的持续载荷，相比金属加工件，它的修改周期极短，传动布局调整时只需要修改三维模型的孔位间距、支座高度，重新打印就能立刻投入使用，特别适合创客项目、小型非标通讯周边自动化测试工装的快速搭建场景。设计时还特意在支座下部预留了镂空让位空间，皮带从两个惰轮之间绕行时，带面不会和支座本体发生摩擦，长时间运行也不会磨断皮带的纤维层，两个立壁顶部的圆弧造型也避免了安装时剐蹭操作人员的手部，整体结构没有多余的冗余特征，在保证支撑刚性的前提下尽可能减少了材料消耗，打印单件的耗材用量极低，小批量制作的成本几乎可以忽略。
