8芯PY07系列防水连接器三维结构设计

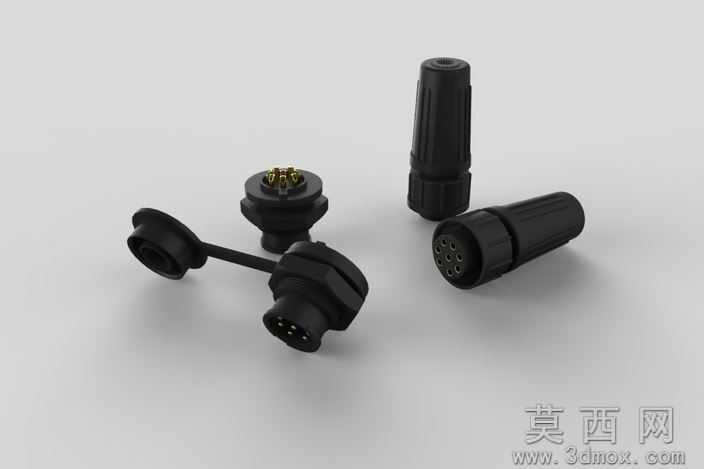

本模型为8芯PY07系列防水连接器的完整三维结构设计，采用SolidWorks软件进行全参数化建模，整体装配结构完整，包含公端插头、母端插座、尾部防水锁紧套、防尘保护盖四个核心组成部分，各零件间的装配约束关系完全符合实际生产装配逻辑。建模过程中严格遵循工业连接器的设计规范，对插合界面的密封结构、端子排布、锁紧卡扣、尾部线缆密封结构均做了1:1的还原，公端插针与母端插孔的配合公差按照行业通用的接插件配合标准设置，可直接用于结构验证与装配干涉检查。模型渲染阶段采用哑光工程塑料材质模拟连接器的PA66尼龙外壳，金属端子部分采用镀镍铜材质表现，通过调整材质的粗糙度、反射率参数还原实物的哑光磨砂质感，场景布光采用柔和的三点布光方案，清晰呈现连接器的外部轮廓、插合面细节以及尾部的防滑纹理结构。结构设计上，该款连接器采用卡扣式旋紧锁紧结构，插合后可实现IP67级防水防护，尾部的橡胶密封套可适配不同线径的线缆，自带的防尘盖在非插合状态下可保护插针不受灰尘、水汽侵蚀，8芯的端子排布可满足小功率信号与电源的同步传输需求，整体结构紧凑，安装方式为面板法兰式固定，可广泛应用于户外电子设备、工业传感模块、通讯基站设备等需要防水连接的场景。建模过程中对所有的倒角、拔模斜度均做了符合注塑生产工艺的处理，避免出现尖角、倒扣等不利于模具开模的结构，各零件的壁厚均匀设置为1.5mm，符合工程塑料注塑的壁厚规范，可直接导出工程图用于生产开模参考。
