挂车双轴悬架行走机构结构设计

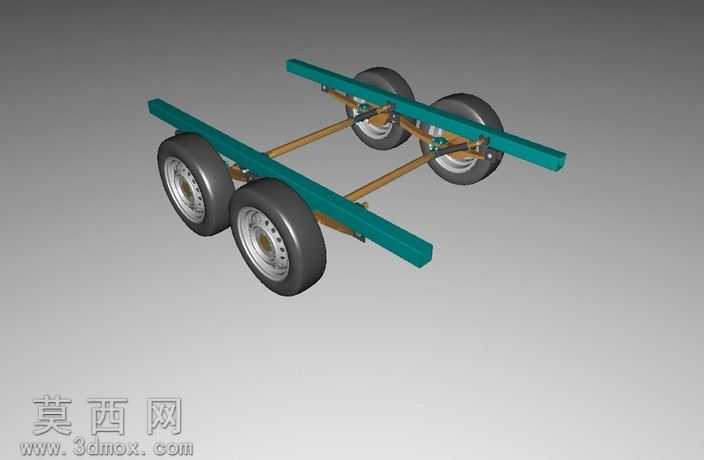

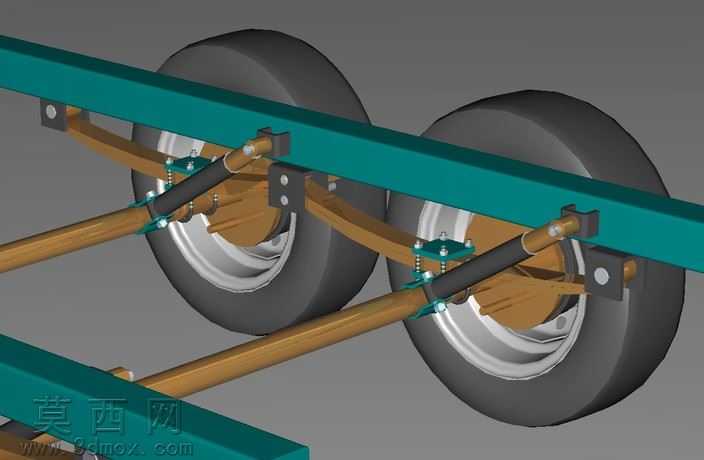

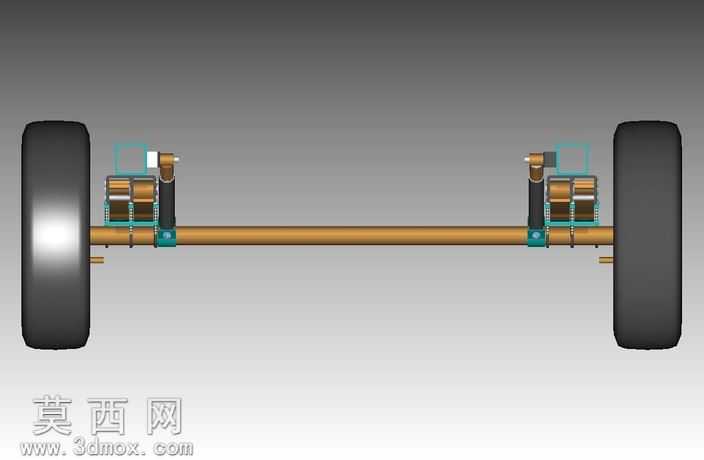

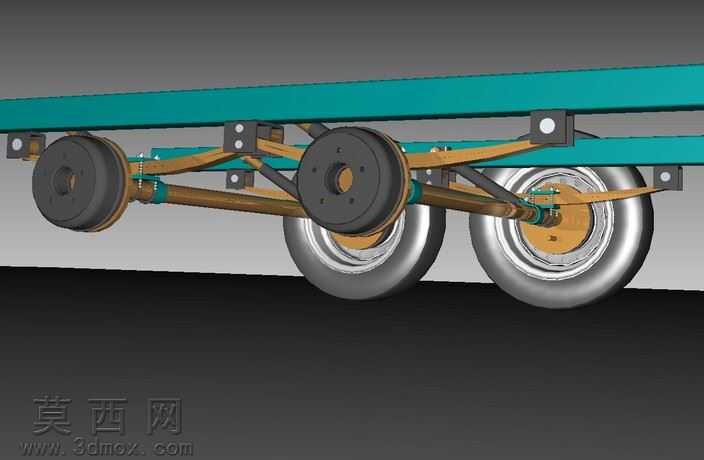

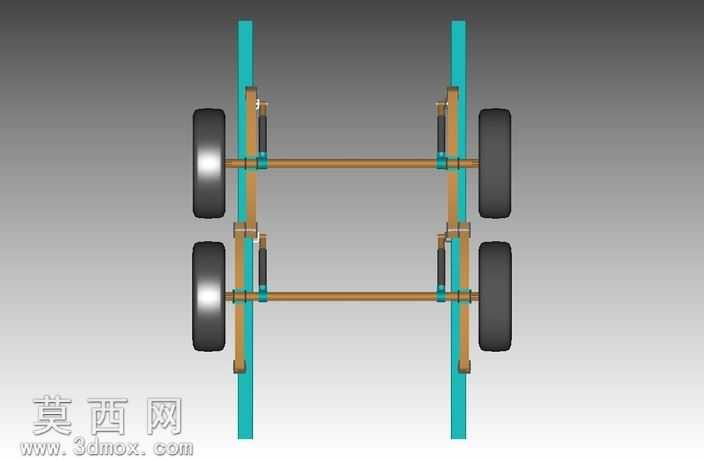

本模型为挂车双轴行走悬架总成，采用三维建模软件完成全参数化结构设计，完整还原了拖挂车底盘后段双轴悬挂的全部机械结构。建模过程中严格遵循机械装配逻辑，对各零部件的配合公差、安装位置进行了精准约束，可直接用于结构原理演示与改装方案参考。模型整体采用实体建模方式构建，对钢板弹簧、车桥、轮毂、制动鼓、悬挂支架、连接拉杆、轮胎轮辋等核心部件均做了精细化结构还原：钢板弹簧部分按照实际叠片结构分层建模，还原了多片钢板弹簧的叠放形态与固定吊耳的安装结构，清晰呈现了钢板弹簧作为弹性元件的承载传力路径；车桥部分还原了驱动/承重桥的轴体结构、两端轮毂轴承安装位以及制动鼓的装配关系，制动鼓的外圈摩擦面、连接螺栓孔位均按照真实尺寸比例构建；悬挂支架与车架连接部分还原了横梁的安装结构、吊耳的铰接结构，清晰展示了悬架与车架的连接方式；轮胎部分还原了橡胶胎体的曲面形态与钢制轮辋的装配结构，双胎并装的布局完全符合重载挂车的设计规范。渲染阶段对不同部件赋予了对应材质属性：车架横梁采用青绿色金属漆材质模拟挂车常用的底盘涂装，钢板弹簧与车桥采用做旧金属材质呈现钢材的哑光金属质感，制动鼓采用深灰色铸铁材质还原铸铁部件的粗糙表面质感，轮胎采用黑色哑光橡胶材质模拟橡胶轮胎的表面纹理，轮辋采用亮面镀铬金属材质还原钢制轮辋的金属光泽，整体渲染效果真实还原了挂车底盘的实际视觉效果。设计思路上，该模型围绕拖挂车双轴悬挂的基础坐标对齐逻辑展开，重点呈现了双轴布局下7度倾角的对齐设计，简化了不必要的复杂曲面加工特征，仅保留核心承载与连接结构，清晰展示了简单挂车底盘的基础构造逻辑，无需复杂数控加工即可理解其装配原理，适合用于挂车底盘结构教学、改装方案验证以及相关机械设计的参考素材，能够帮助设计者快速理解双轴挂车悬挂的布局逻辑与部件连接关系。
