镂空球形益智拼装把玩摆件结构

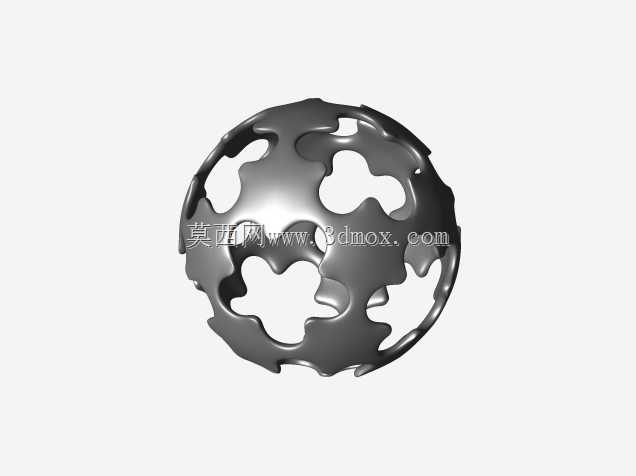

　　该结构以完整球体为基础轮廓，采用多块异形曲面片相互嵌合的方式形成闭合球形，球面保留大面积镂空区域，既减轻整体重量，也让内部空间具有可视性。曲面片边缘采用连续起伏的咬合轮廓，相邻零件在装配后依靠形状约束维持相对位置，适合作为桌面益智拼装件、展示摆件或创意把玩件使用。

　　从建模处理来看，球面基础可先由旋转实体生成，再按等分方位布置单片轮廓，通过投影、分割和阵列得到重复单元。镂空边界需要保持壁厚均匀，外表面与内表面同步偏置，避免局部尖角造成打印层厚突变。咬合边不宜做成完全尖锐的薄壁，转角处保留小圆角，可降低增材制造过程中的翘曲和断裂风险。

　　实际使用场景中，这类球形拼装件可放置于办公桌面、展陈柜或教学演示区。教学场合可借助它讲解球面分块、曲面连续、卡扣配合和轻量化开孔思路；文创展示中，不同颜色的零件能够突出分块逻辑，使球体表面形成鲜明的视觉节奏；日常把玩时，镂空结构减轻了手持负担，球形外轮廓也没有突出硬棱，握持和转动都比较顺手。

　　功能特性方面，各曲面片并非简单平板，而是随球半径弯曲的三维壳件。零件外侧承担外观面，内侧形成容纳空间，边缘的凹凸轮廓同时承担定位与限位作用。装配完成后，球体表面呈现规则分布的孔洞，孔洞之间由弯曲肋片状壳体连接，整体受力沿球面传递，受压时比平面框架更能分散载荷。若用于长期展示，可在咬合面增加微小过盈或定位凸点；若需要反复拆装，则应放宽配合间隙，让零件依靠旋入或压入完成组合。

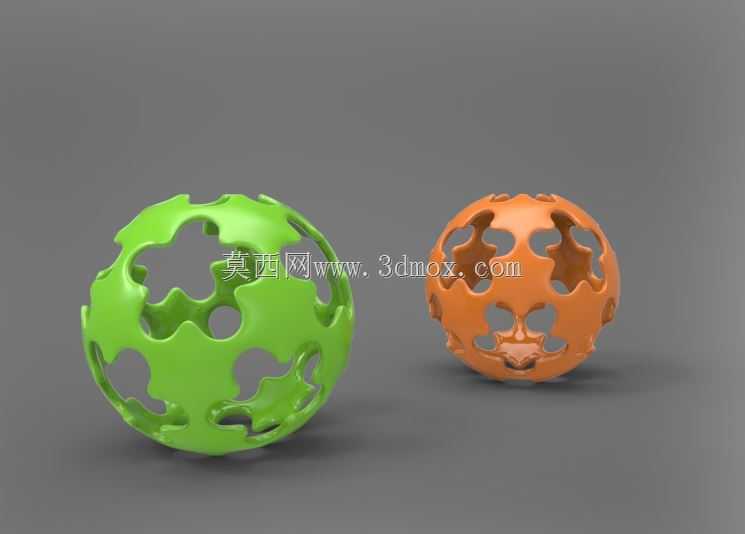

　　设计思路上，分块数量需要兼顾拼装难度和结构稳定性。分块过少，单片轮廓复杂，脱模或打印支撑不易处理；分块过多，球面接缝增加，整体刚性下降。图中两种尺寸的球体体现了同一造型逻辑在不同比例下的应用：大尺寸件更适合展示曲面细节和镂空效果，小尺寸件便于手持拼装，也可作为挂件或装饰配件。缩放时不能只按外观比例处理，壁厚、咬合边宽度和圆角半径都应随制造工艺重新校核。

　　外形边界以球径为主要控制尺寸，安装或摆放时只需考虑球体最大外径与支撑平面的接触区域。球面底部为曲面接触，若直接放置在光滑台面上，可搭配环形底座或在底部零件上设置小平边；若作为吊挂件，则可在顶部片体上预留小孔，孔边增加加厚区域，避免悬挂载荷集中在薄壳边缘。

　　结构校核时应重点关注三类位置：一是镂空孔之间的窄肋，该处截面宽度小，承受侧向挤压时容易变形；二是相邻片体的咬合齿尖，尖角处应力集中明显，需要圆角过渡；三是球壳内外壁的厚度差，打印方向变化时，薄壁区域可能出现填充不足。对于FDM工艺，球面下半部的悬空边需要合理摆放角度，必要时增加易拆除支撑；对于光固化工艺，则要注意镂空孔能否排出树脂，防止内腔积液。

　　装配关系上，该结构不依赖额外紧固件，主要依靠零件形状实现组合，因此三维建模时要保证每一片的边界与相邻片体完全对应。阵列前应先确认单片的旋转轴和球心位置，重复单元绕球心均匀分布后，再检查接缝是否存在错位、重叠或间隙。外观渲染中使用高饱和颜色可以清晰区分壳体与镂空区域，但工程出图或打印前应回归中性色检查壁厚和边线，避免颜色效果掩盖结构问题。

　　整体而言，该作品把球面几何、镂空轻量化和拼合定位结合在同一壳体中，结构形式简洁却包含较多曲面建模细节。对于三维设计人员，它可用于练习曲面分割、阵列装配、壳件加厚和增材制造工艺校核；对于教学或展示场景，它能够直观表达球形空间中的零件配合关系，同时具备较强的观赏性和动手操作价值。
