THOR250三叶航空螺旋桨结构造型

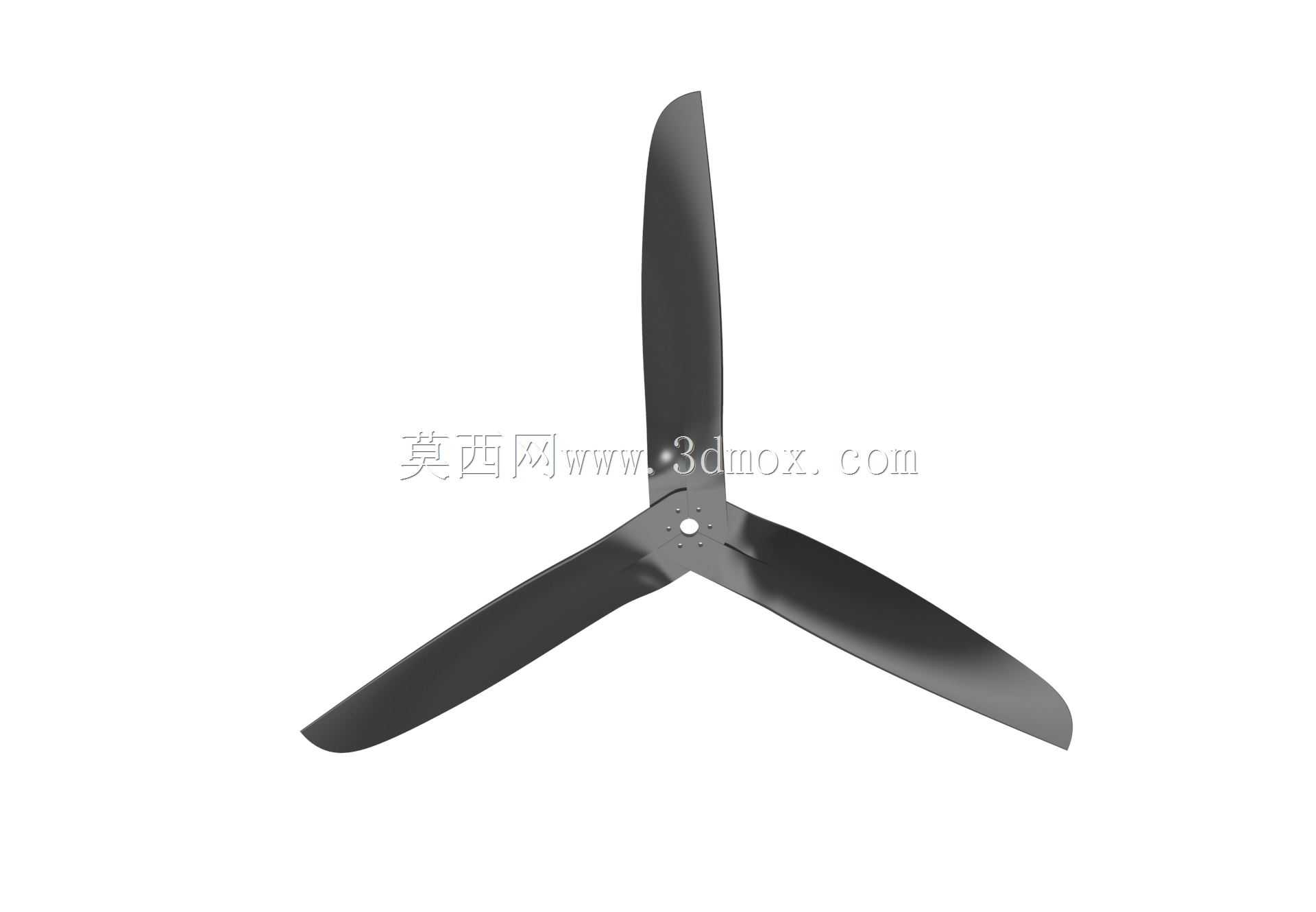

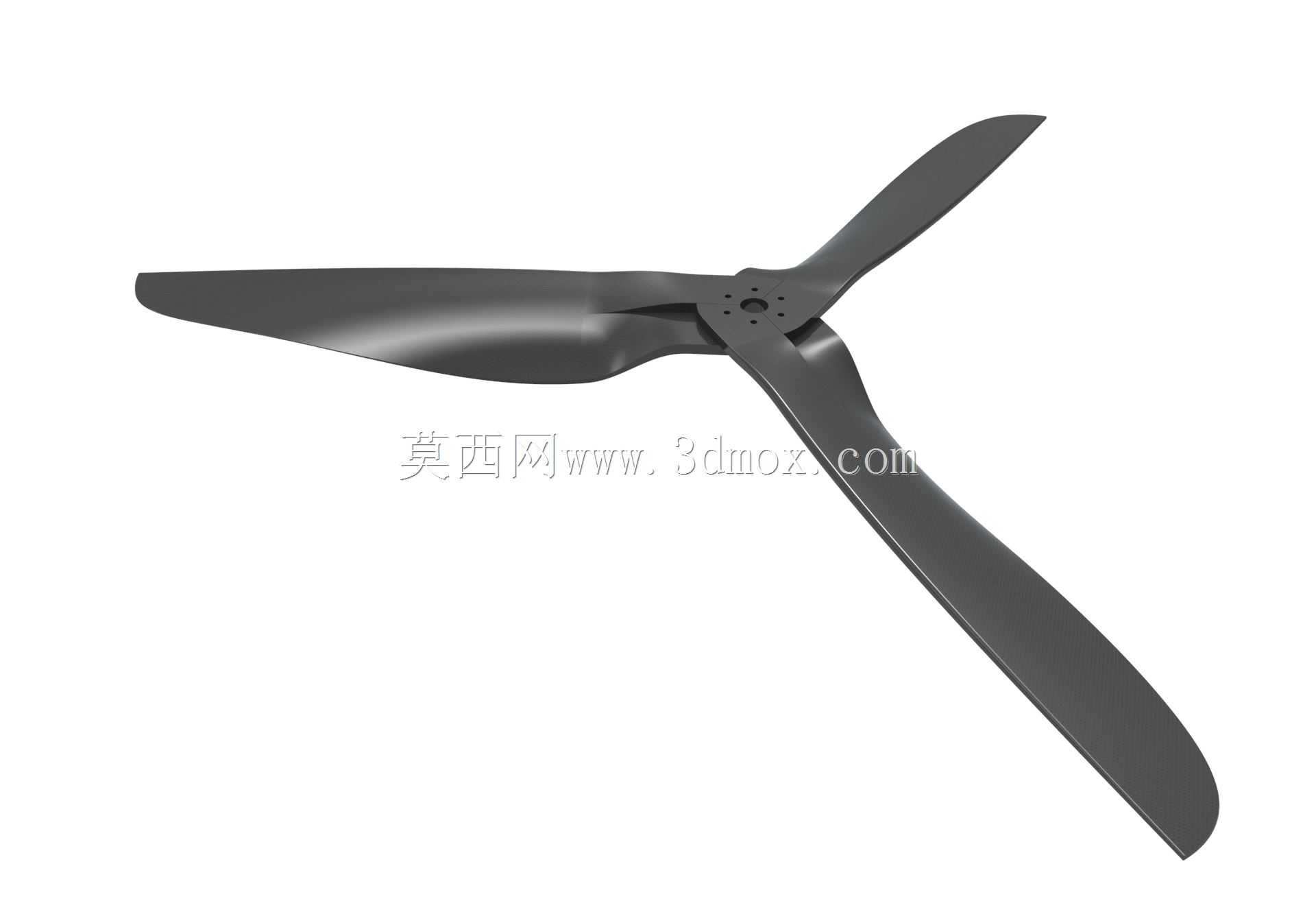

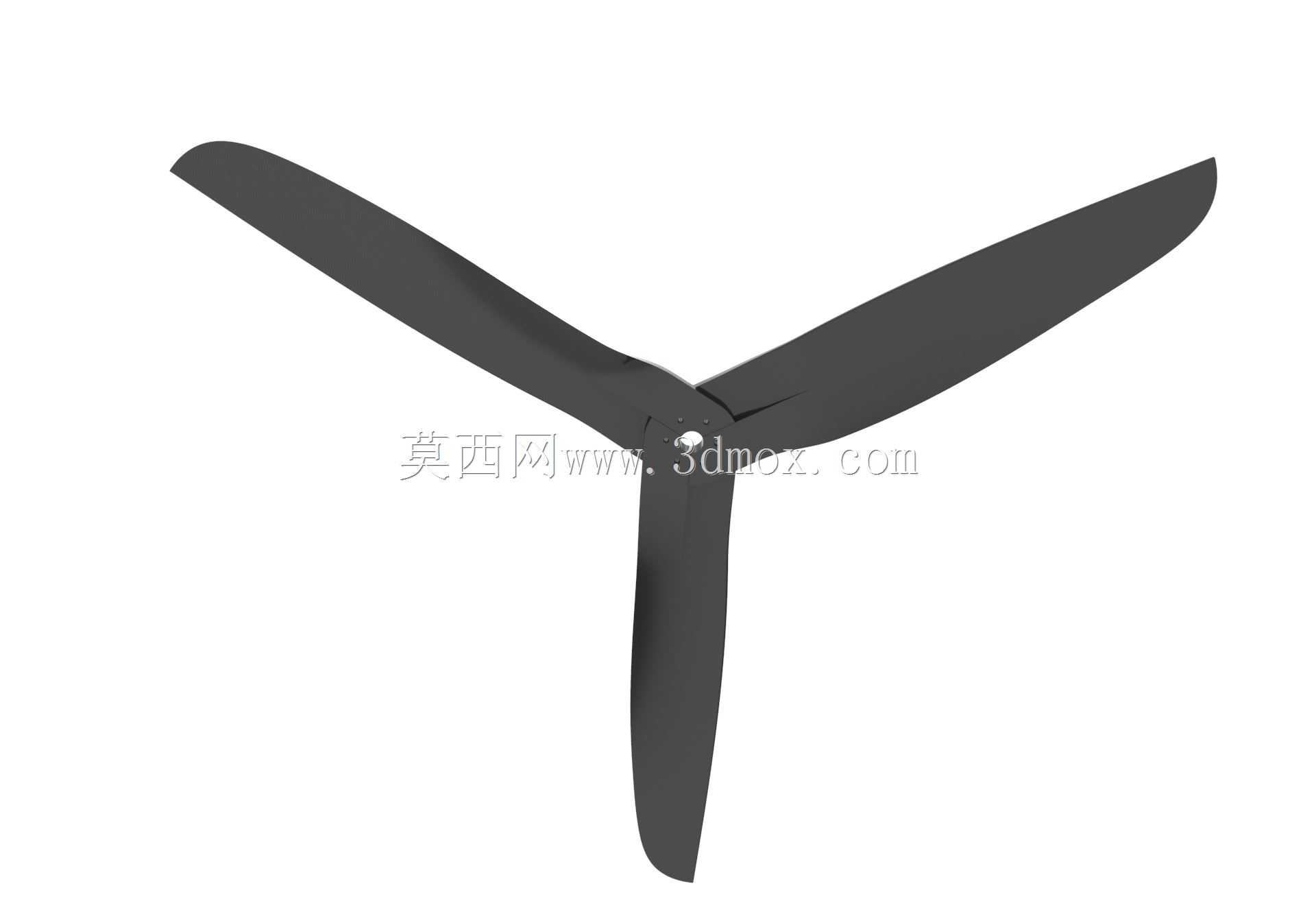

　　这款三叶螺旋桨的造型围绕小型航空动力单元的实际装机需求展开，桨叶采用大后掠宽弦曲面设计，三片桨叶沿中心桨毂周向均匀分布，相邻桨叶夹角保持120度，动平衡排布逻辑清晰，适配THOR250这类小型航空发动机的动力输出特性。从实际应用场景来看，这类螺旋桨既可以装配在小型固定翼航模、试验型轻型无人机上作为拉力输出部件，也可作为小型风冷动力台架的负载模拟件，用于测试小排量发动机的全转速区间推力表现、振动传递特性。

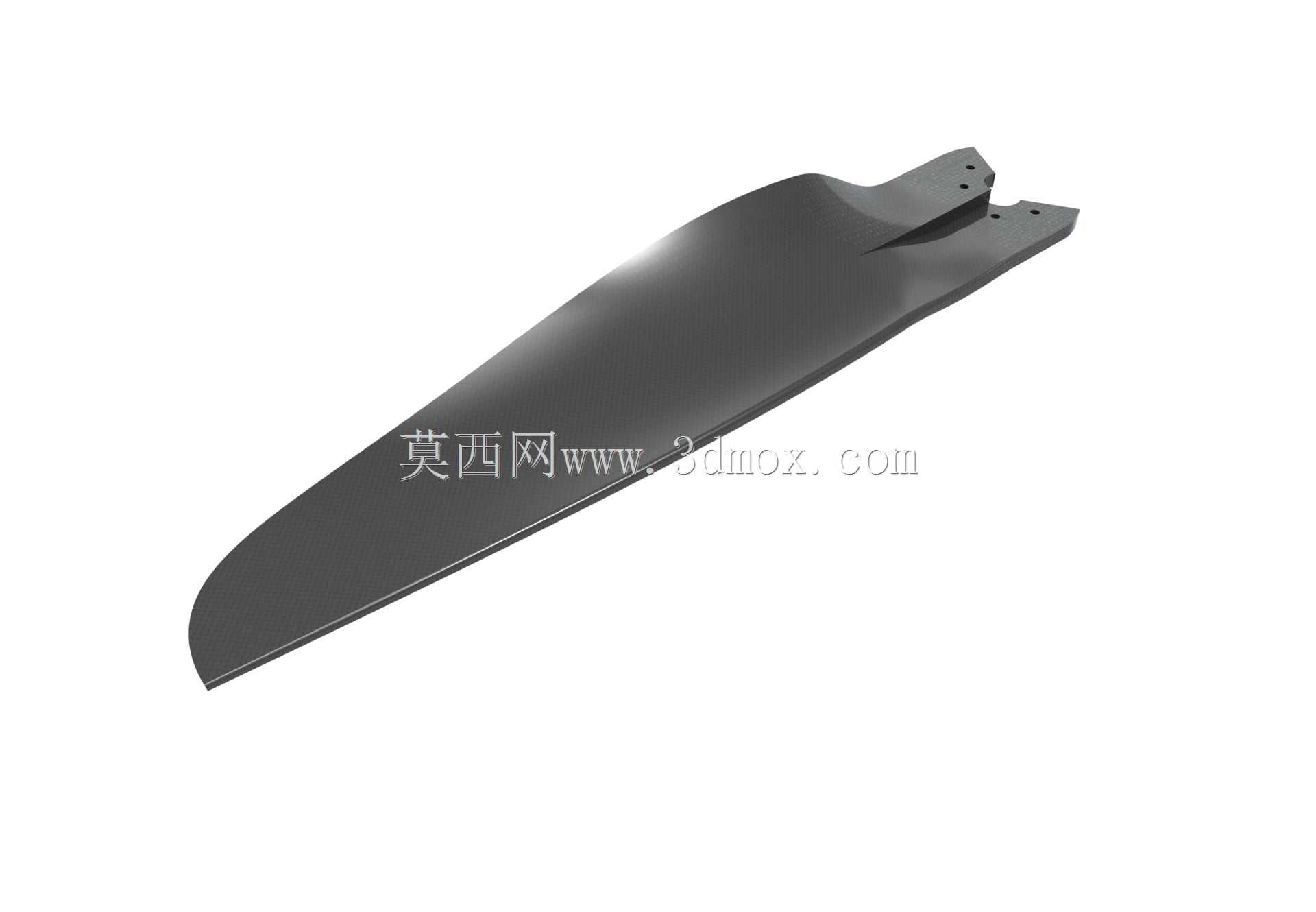

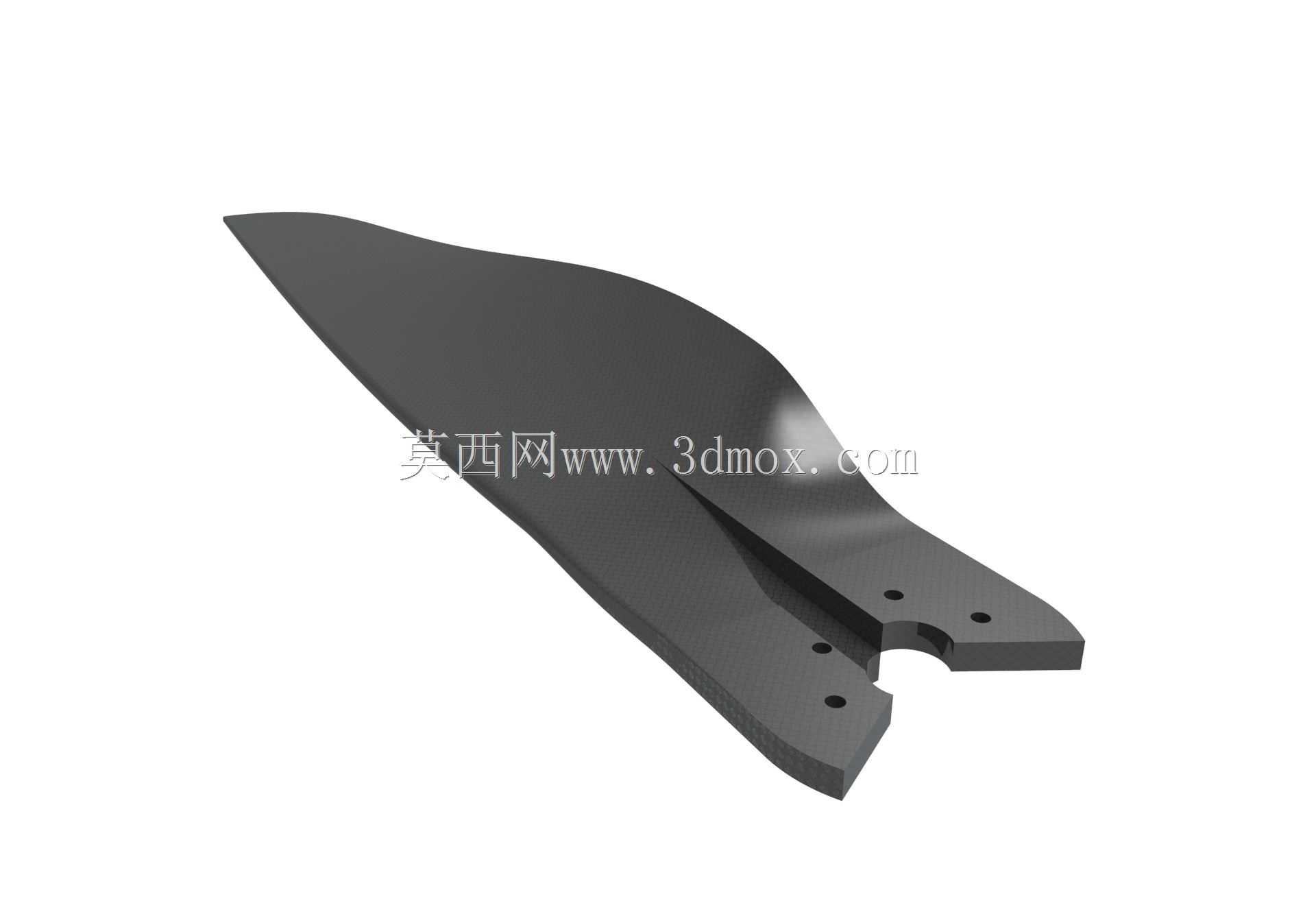

　　桨叶的气动曲面没有采用等厚平板的简化处理，沿展向从桨根到桨尖，弦长先逐步拓宽再向叶尖平缓收窄，翼型厚度从桨根位置的大厚度承力段，向桨尖位置的薄翼段连续过渡，桨叶整体带有合理的扭转角：桨根区域安装角更大，能够在低转速下切入气流获得足够初始拉力，桨尖区域安装角逐步减小，避免高转速下叶尖线速度过高引发气流分离、效率骤降的问题。三片桨叶的构型相比常见两叶桨，在相同直径下可以获得更平顺的拉力输出，转动时的扭矩脉动更小，发动机运转的振动传递到机架的幅度更低，尤其适合对飞行稳定性要求较高的小型航拍无人机、低速长航时试验飞行器。

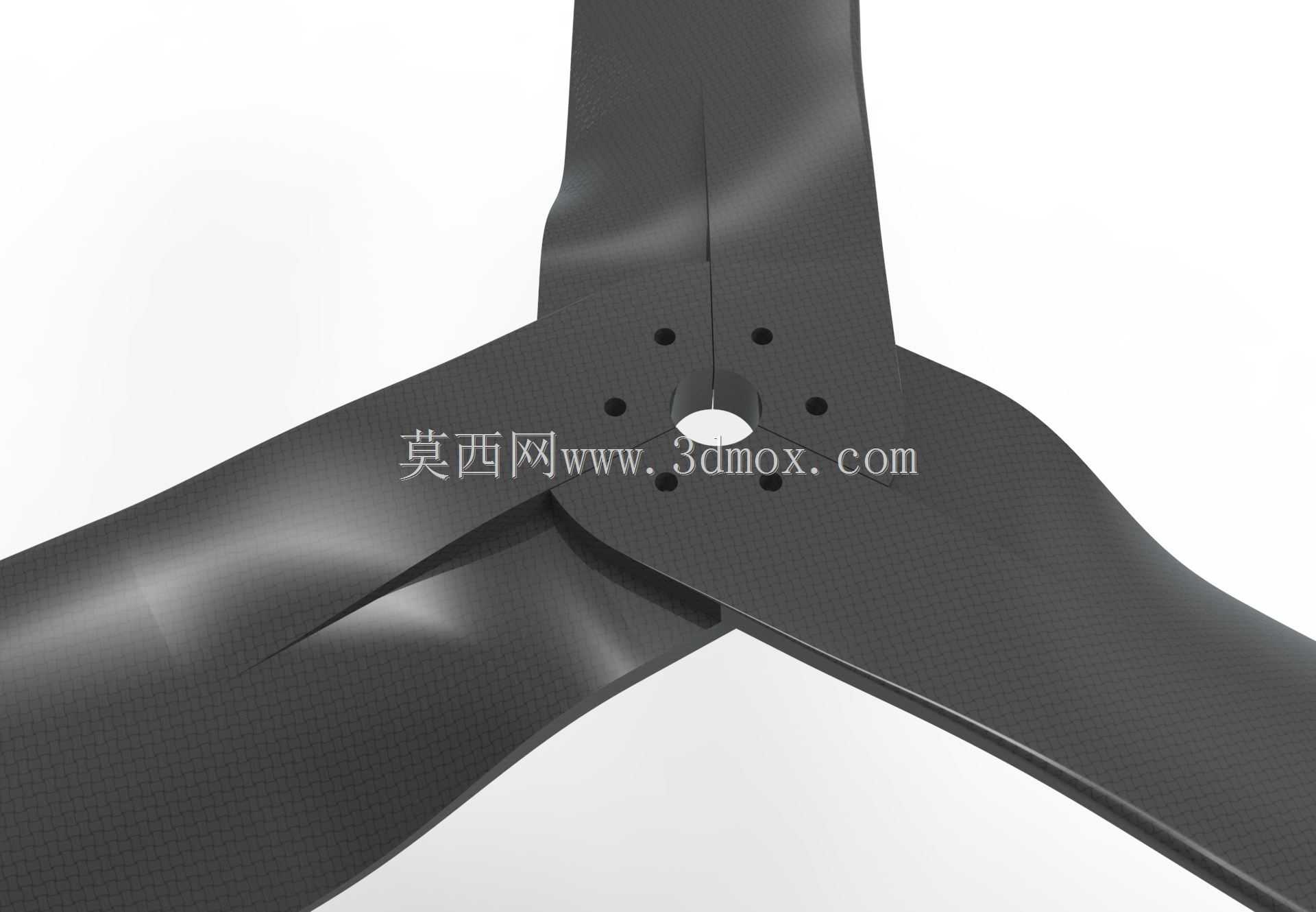

　　中心桨毂部分做了集成式安装设计，桨毂中心预留主轴穿过的通孔，端面周向分布多组定位小孔，既可以通过中心锁紧螺母将桨体压紧在发动机输出轴的法兰端面上，也可以通过周边小孔配合定位销，传递发动机输出的扭矩，避免大油门工况下桨叶与轴之间出现打滑。桨毂与三片桨叶的衔接位置做了圆滑的大圆角过渡，没有出现应力集中的尖锐转角，这个位置是螺旋桨运转时离心载荷最大的区域，连续的曲面过渡可以让玻纤或者尼龙注塑成型时的材料纤维走向连续，大幅降低高转速下桨根断裂的风险。

　　从安装边界来看，整套桨体的旋转扫掠直径需要和动力舱的安装空间匹配，装机时要保证桨叶旋转平面后方和发动机整流罩、机架机身之间留出足够的轴向间隙，避免桨叶在受力发生微小挠曲变形时剐蹭后方结构。桨毂的轴向厚度要和发动机输出轴的伸出长度匹配，锁紧后主轴端面不能突出桨毂压紧面过多，也不能出现螺纹啮合长度不足的问题；端面上的定位孔分布圆直径，要和发动机输出法兰的孔位完全对应，装配时三片桨叶的端面跳动需要控制在合理范围内，若单叶跳动量过大，高转速下会产生额外的交变离心载荷，不仅会带来明显的机身振动，还会加速发动机曲轴轴承的磨损。

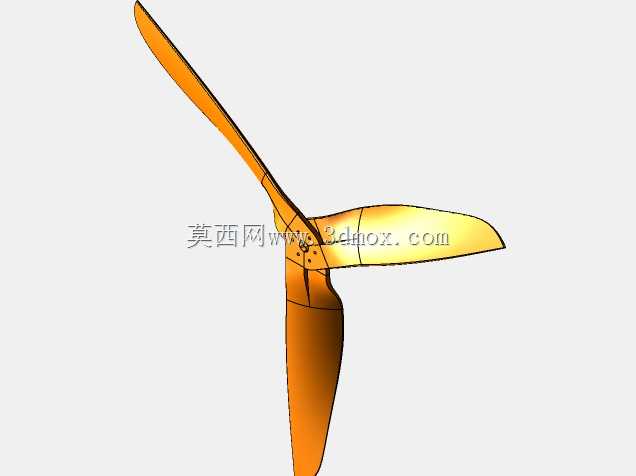

　　建模过程中，桨叶曲面的搭建需要先沿展向布置多个控制截面，每个截面对应不同的弦长、翼型厚度与扭转角度，通过放样生成连续的桨叶实体，再对桨叶前后缘做圆滑修型，避免出现曲面褶皱。三片桨叶通过周向阵列得到，阵列基准必须和桨毂中心轴完全重合，否则会出现整体质心偏移，后续做动平衡校正时需要额外增加大量配重。这类螺旋桨在实际使用中，还要兼顾静平衡与动平衡校验：单支桨叶的重量差需要控制在很小的区间，质心到旋转中心的距离偏差也要尽可能小，才能保证全转速区间运转平稳，既提升动力输出效率，也能延长整套动力系统的服役寿命。
